HTD3M型24齿15mm带宽夹紧式同步带轮

这款HTD3M型24齿同步带轮，主要适配15mm宽度的3M节距圆弧齿同步带，是机械传动系统中实现同步回转运动传递的核心基础零件，广泛应用在小型自动化输送线、桌面级数控设备、精密检测仪器、办公自动化设备、小型包装机械的传动单元中，承担着将电机输出的回转运动精准传递至执行端的作用，依靠带齿与同步带齿槽的无滑差啮合，能够保证传动过程中严格的传动比，避免普通平皮带传动存在的打滑丢转问题，保障设备各运动轴的动作时序匹配精度。

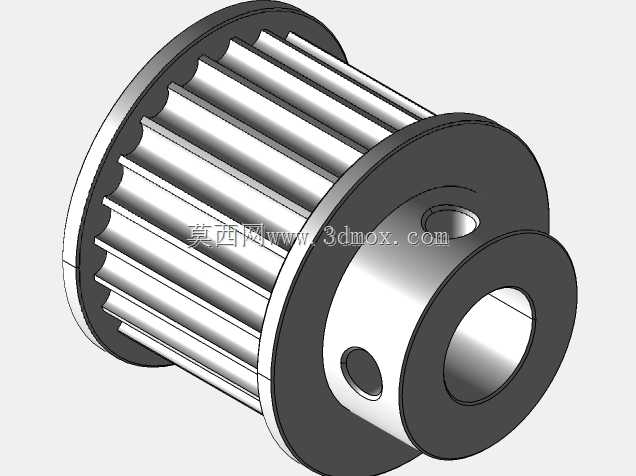

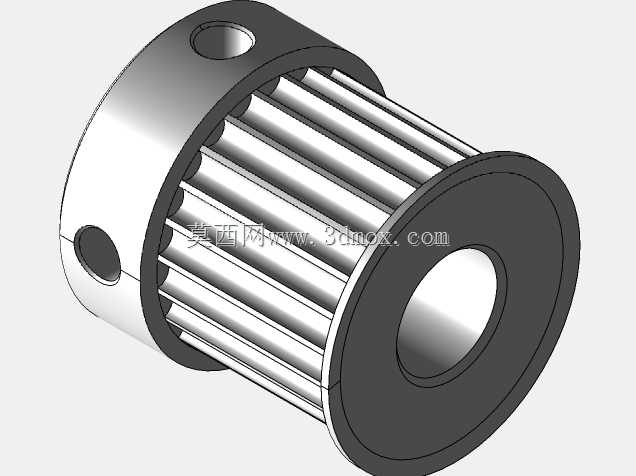

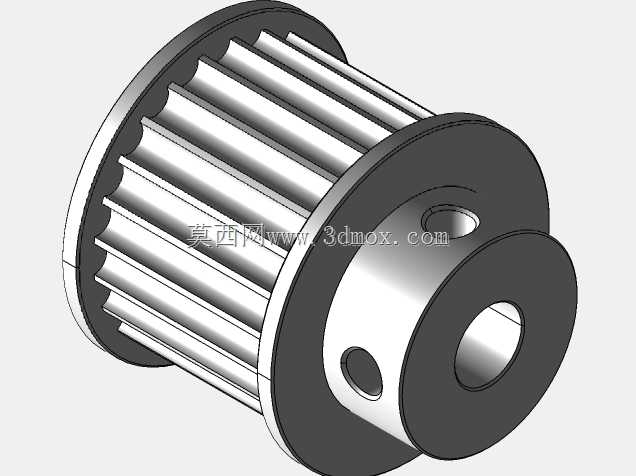

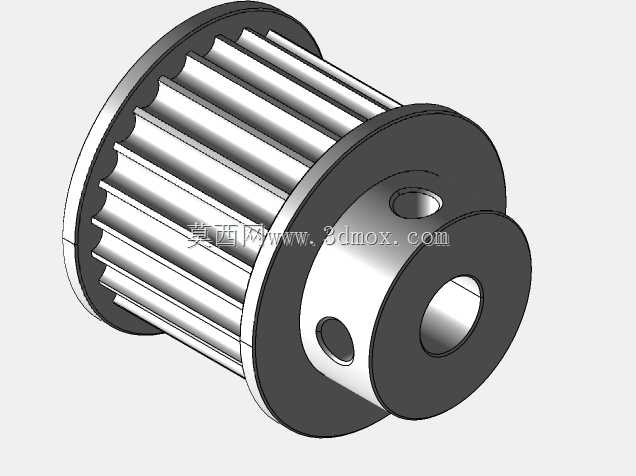

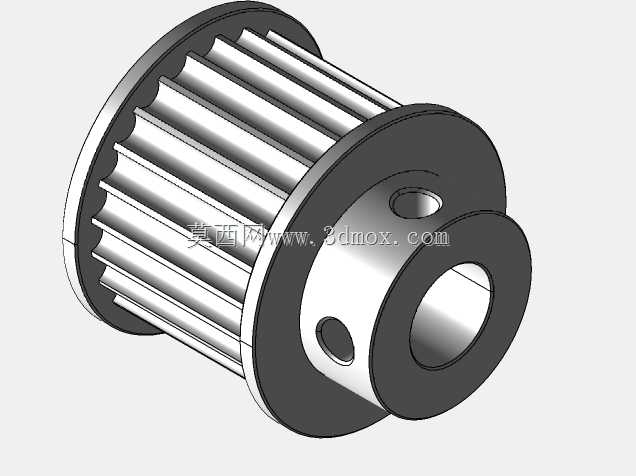

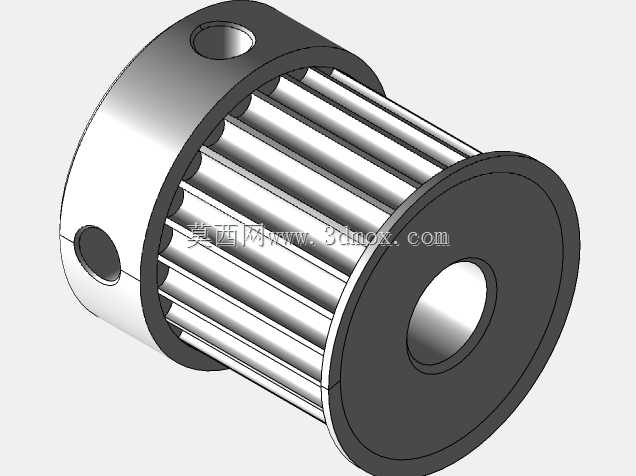

该带轮采用双侧挡边加夹紧式轮毂的结构设计，两侧高出带齿的挡边结构能够在皮带运转过程中限制同步带的轴向窜动，避免皮带在高速往复运转过程中出现跑偏、脱带的故障，提升传动系统的运行稳定性；轮毂侧的径向锁紧孔搭配紧定螺钉使用，安装时无需额外加工键槽，仅需要将带轮穿装在对应直径的电机输出轴或者传动轴上，拧紧紧定螺钉即可完成带轮的轴向与周向固定，安装便捷，同时也能适配不同公差等级的光轴安装场景，降低轴类零件的加工成本。

设计过程中严格遵循HTD3M齿形的标准参数，齿形采用圆弧过渡的齿廓设计，相比传统梯形齿同步带轮，圆弧齿形在啮合过程中齿面接触应力分布更均匀，能够有效降低齿面磨损，同时减少啮合过程中的多边形效应，降低传动过程中的振动与噪音，提升高速运转下的传动平稳性。带轮的齿顶圆、齿根圆尺寸严格匹配15mm宽3M同步带的啮合要求，轮齿宽度略大于适配带宽，保证皮带全宽度范围内都能与轮齿充分啮合，避免局部应力集中导致的皮带齿部异常磨损。

安装边界方面，带轮的总长度、挡边外径、轮毂外径都经过紧凑化设计，能够适配狭小安装空间内的传动布局需求，轮毂上的紧定螺钉孔采用对称分布设计，锁紧后轴承受力均匀，不会出现带轮偏摆的问题，在安装时需要注意保证带轮的端面与传动轴轴线垂直，避免带轮偏斜导致皮带单侧受力磨损，同时要保证配对的两个带轮端面处于同一平面内，保障皮带运转过程中受力均匀。这类带轮常搭配铝合金材质加工制作，具备重量轻、转动惯量小的特点，非常适合小型伺服电机、步进电机的高速传动场景，能够有效降低电机的启动负载，提升传动系统的响应速度，在需要精准传动比的轻载传动场景中有着极高的应用普及率。
