压缩空气驱动往复式液压泵结构设计

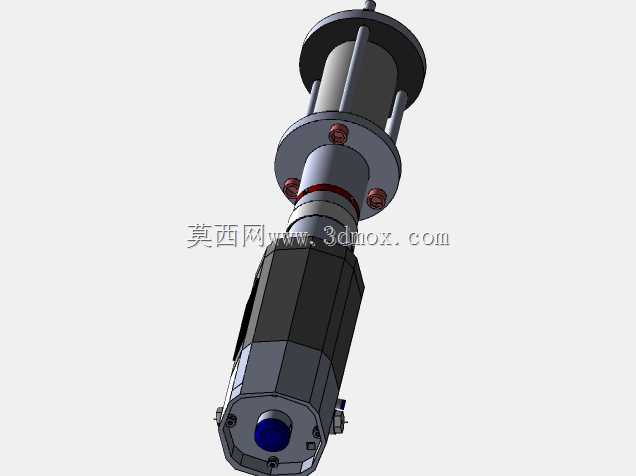

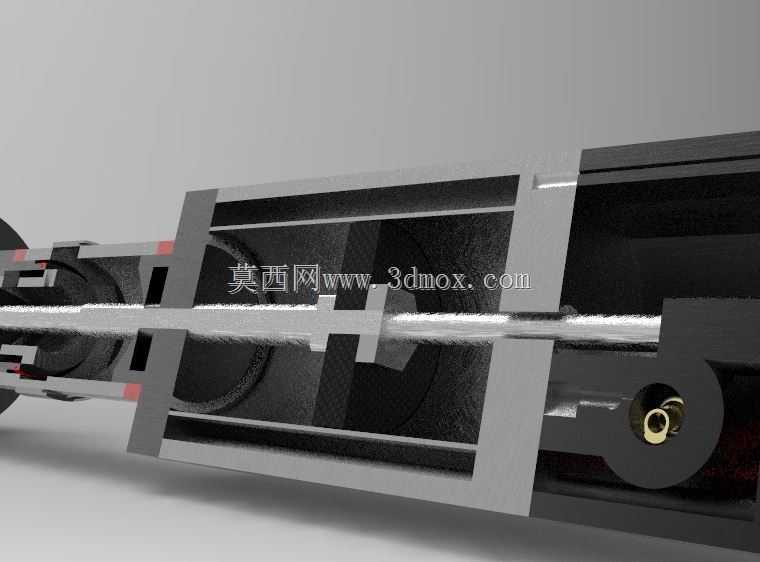

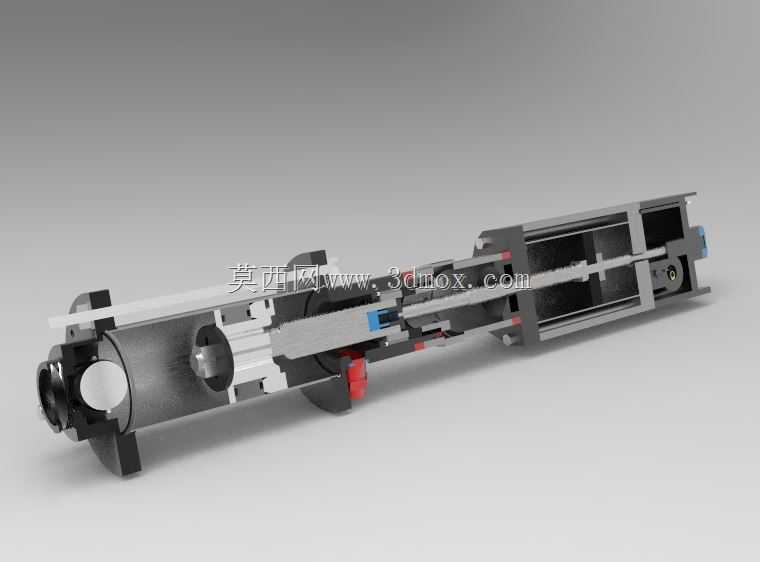

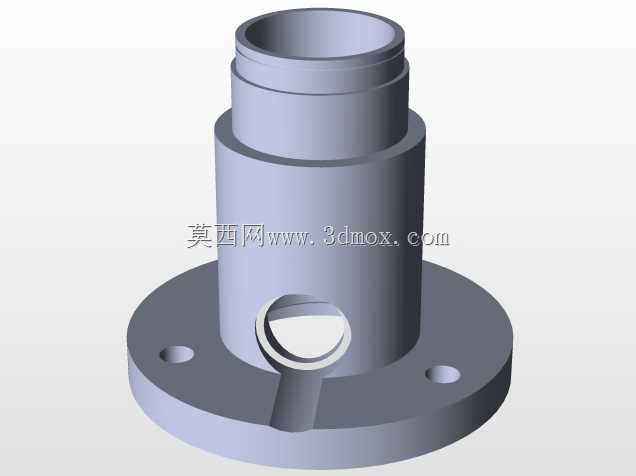

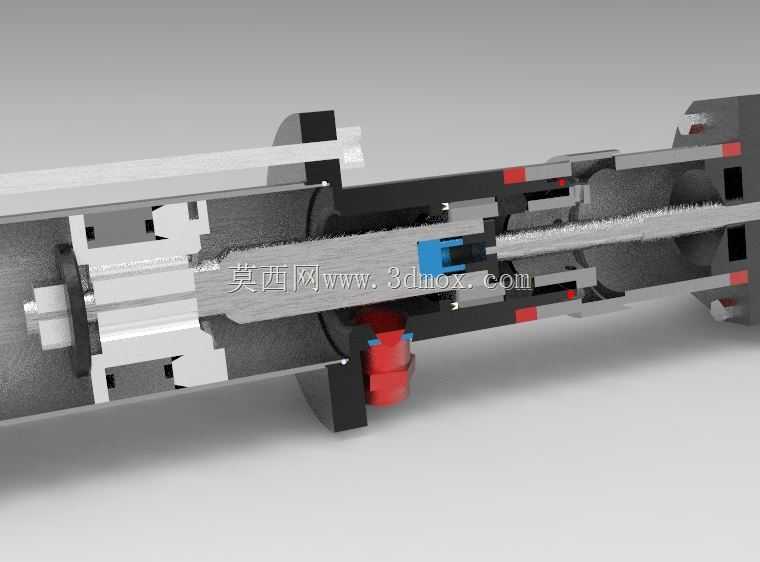

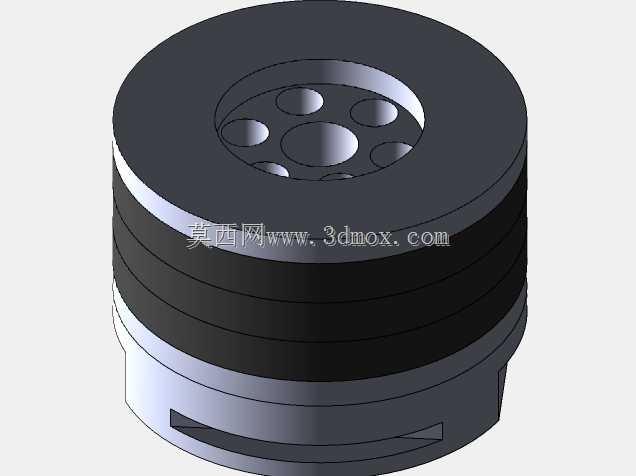

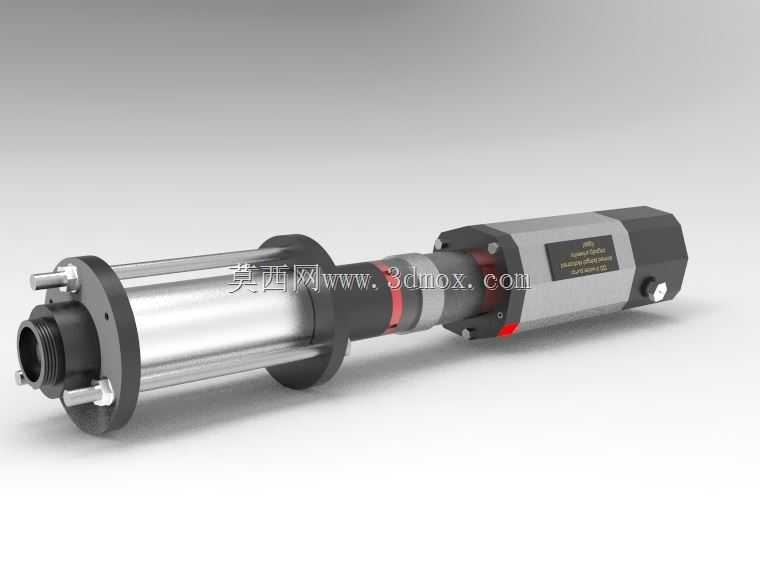

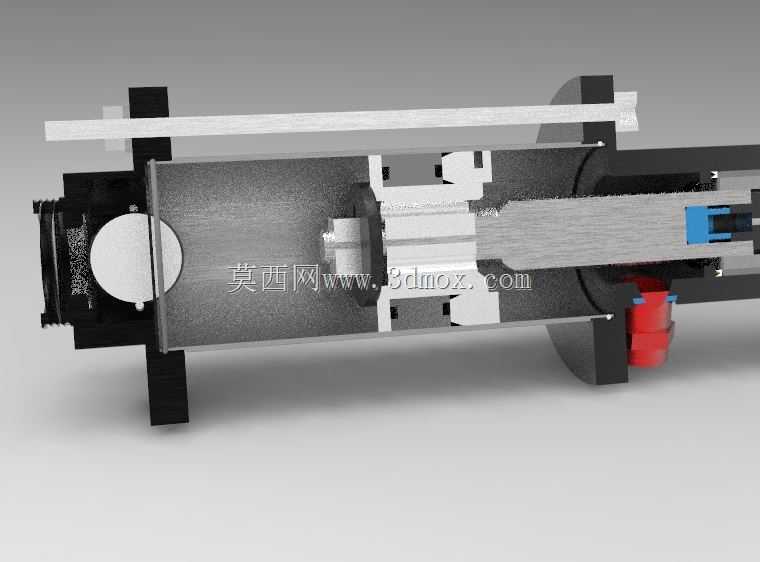

这款压缩空气驱动的往复式液压泵，主要面向工业流体输送、压力增压场景设计，可在无电力供应的防爆作业区域、化工生产车间、野外施工点位完成低压流体到高压液压动力的转换，也可配套小型液压工装、夹具、试压设备作为动力源使用，适配水、低粘度液压油、中性化工流体等多种介质的输送与加压作业，在气动液压联动的自动化生产线、设备维保现场、小型液压试验台架中都能发挥稳定的动力输出作用。从功能特性来看，该泵采用压缩空气作为驱动源，无需外接电源即可作业，本身具备天然的防爆属性，适合在易燃易爆的化工、油气作业场景使用，往复式的活塞结构设计可以实现稳定的压力输出，通过调整驱动气源的压力即可灵活调节输出液压的压力上限，输出压力波动小，运行过程中噪音低，相比电动液压泵不存在电机过热烧毁的风险，可长时间连续带压运行，维护时仅需定期检查活塞密封件、气路换向组件的磨损情况即可，日常运维成本较低。在设计思路上，这款泵采用分体同轴式结构布局，将气动驱动段、活塞传动段、液压输出段沿同一轴线串联布置，既保证了动力传递的同轴度，减少传动过程中的能量损耗，也让整体结构更加紧凑，减少设备占用的安装空间；驱动端采用标准化的气动快接接口，可直接对接工厂常规压缩空气管路，液压输出端采用通用内螺纹连接接口，可适配常规液压管路接头，无需额外定制转接配件；外壳部分采用硬质氧化铝合金材质搭配不锈钢活塞杆，在保证整体结构强度的同时降低设备自重，也能提升设备在潮湿、轻度腐蚀环境下的抗锈蚀能力，活塞位置设置多重密封结构，分别隔离气路、传动腔与液压腔，避免不同介质串腔影响设备正常运行。从外形尺寸与安装边界来看，该泵整体为长圆柱状布局，安装端采用带安装孔的法兰盘结构，可通过螺栓直接固定在设备机架、安装台面上，安装法兰的孔位采用通用标准化间距设计，可适配多数常规液压泵的安装位，替换原有老旧泵体时无需重新打孔改造安装基面；设备整体径向尺寸控制合理，安装时预留的径向操作空间无需过大，轴向长度适配多数小型设备的安装舱室尺寸，管路接口均布置在设备两端的轴线上，管路连接后不会额外增加径向占用空间，可在狭窄的设备舱内完成安装布置，设备表面无突出的尖锐结构，安装调试过程中不易磕碰损伤周边管线与操作人员。
