管式螺旋输送给料机构核心组件设计

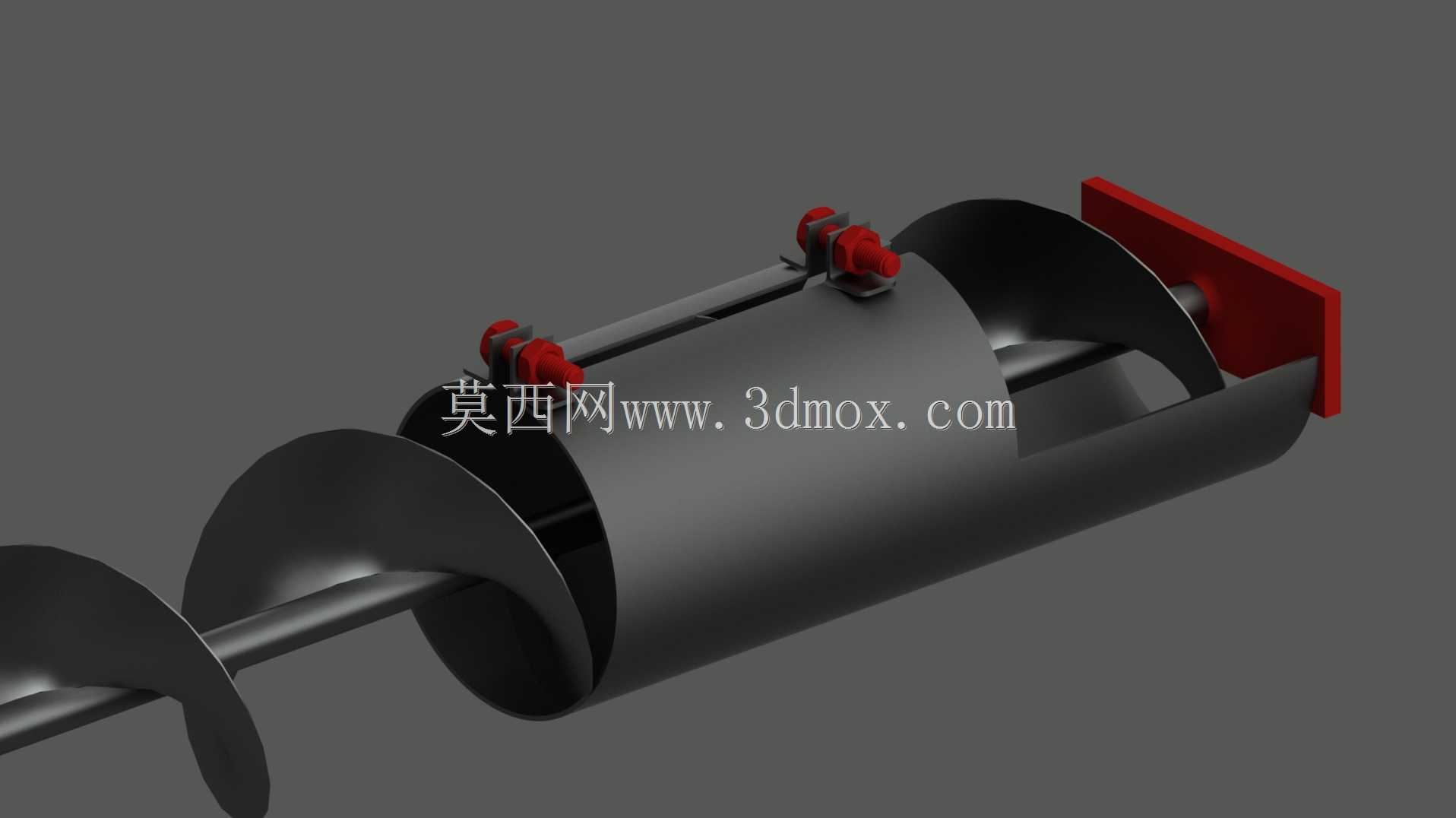

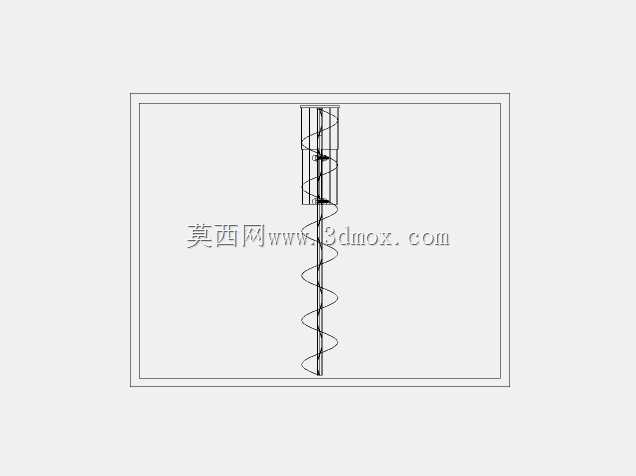

该螺旋输送组件主要应用于散状物料的密闭式连续输送场景，常见于粮食加工、建材生产、化工粉体转运、污水处理厂污泥输送等工况，可在水平或小倾角布置的输送线中完成粉状、颗粒状、小块状物料的平稳移送，避免输送过程中物料撒漏、扬尘问题，适配对输送环境密闭性有要求的生产环节。作为螺旋输送机的核心工作段，该组件承担物料推送、筒体承载、端部连接密封的核心功能：内置的连续螺旋叶片在轴体带动下匀速旋转时，可将进入筒体内的物料沿轴向持续推移，外部筒体既作为物料的输送通道约束物料运动轨迹，也可隔绝物料与外部环境的接触，端部的法兰安装板用于和驱动端、进料段或后续出料工位完成刚性连接，筒体上配置的快接式接头可用于接入辅助气路、观察物料状态或加装堵料检测元件。从设计思路来看，该组件采用管式筒体结构，相比U型槽式螺旋输送机具备更好的密闭性能，螺旋叶片与筒体内壁预留合理的运行间隙，既避免叶片旋转时与筒壁剐蹭产生卡滞，也能减少物料在筒壁的残留堆积；端部法兰采用加厚钢板加工，预留的螺栓安装孔位按照通用输送设备安装标准排布，可适配多数同规格螺旋输送机的接口尺寸，无需额外加工转接件即可完成装配；筒体上的紧固件均采用标准件选型，便于后期运维时的配件更换。在安装边界方面，该组件的筒体直径适配中小输送量的生产需求，整体长度可根据输送线的实际布置需求拼接延长，端部法兰的安装孔位呈圆周均布，安装时需保证组件轴线与驱动输出轴的同轴度误差控制在允许范围内，避免轴体旋转时出现偏磨、振动问题；筒体上的外接接头位置可根据现场的进料、检测需求调整方位，安装时需预留足够的侧边操作空间，便于后期检修时拆卸紧固件、清理筒体内残留物料。该结构的设计充分考虑了散料输送过程中的耐磨需求，筒体与螺旋叶片的接触区域可根据输送物料的磨琢性选择适配的耐磨材质，在输送粮食、塑料粒子等低磨琢性物料时可采用普通碳钢材质，在输送矿粉、水泥等高磨琢性物料时可对叶片边缘、筒体内壁做耐磨堆焊处理，延长组件的整体使用寿命。
