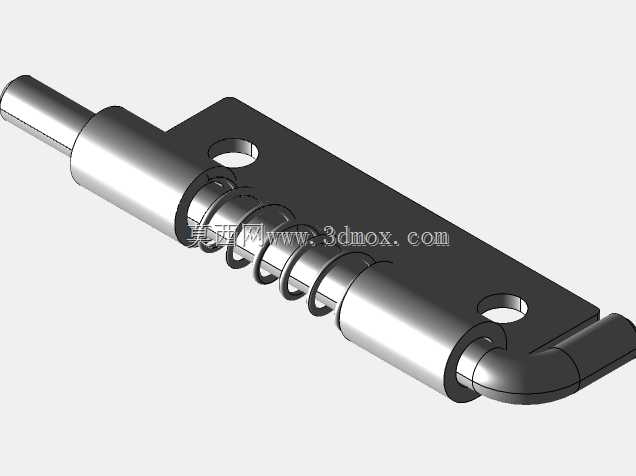

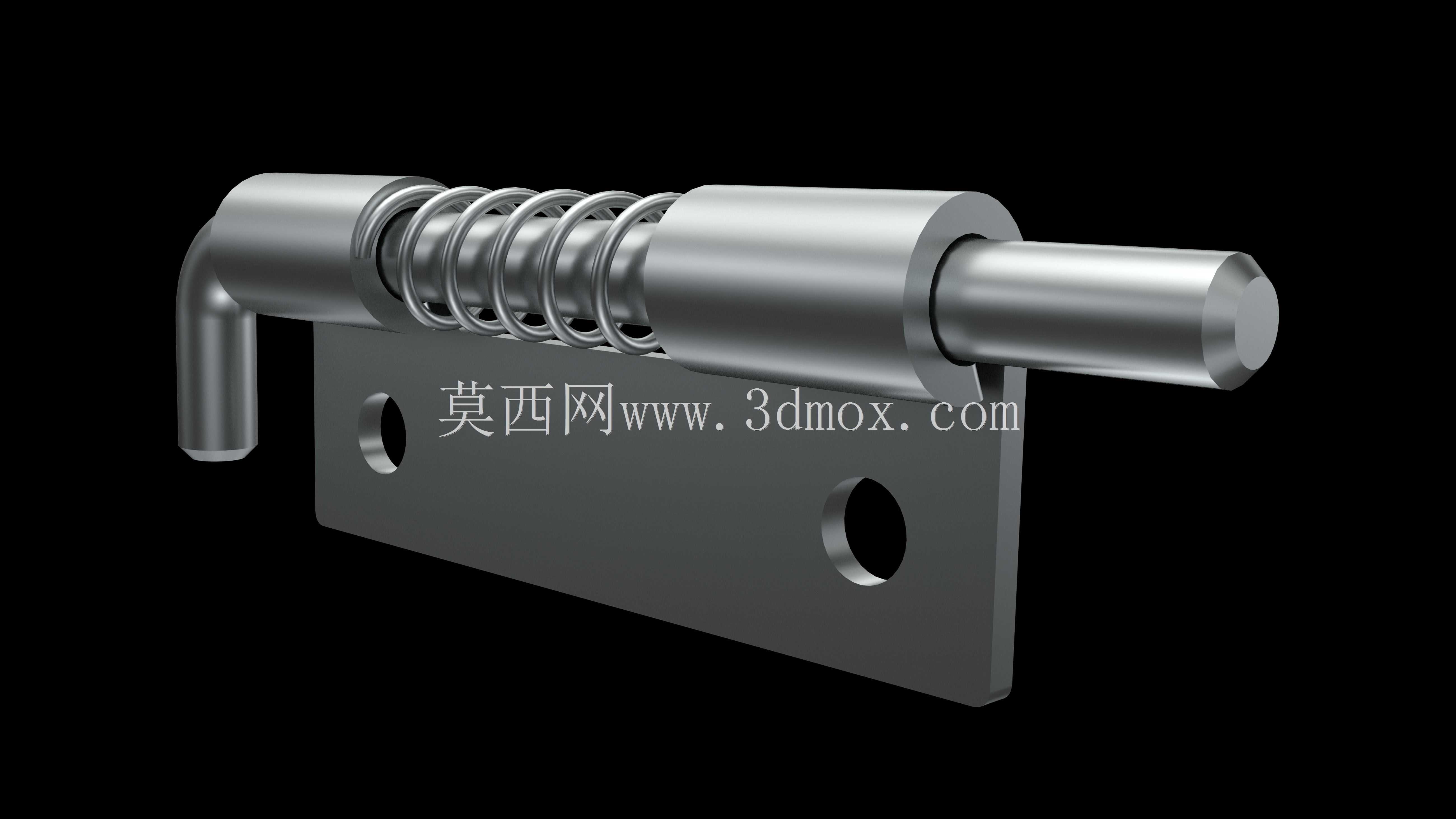

6mm规格弹簧插销式门闩五金构件

这款弹簧插销式门闩是工业与民用场景中应用十分广泛的快锁类五金构件，常被用于小型设备检修门、电气柜侧门、工装夹具防护挡板、轻型仓储柜门以及小型实验装置舱门的快速锁闭与开启，能够在高频次开合的使用场景下提供稳定的锁止力，避免门体因设备运行振动、外力触碰出现意外开启的情况，同时无需额外配套锁具即可实现基础的限位锁止功能，大幅降低小型门体的锁具配置成本。该构件采用弹簧预紧式的插销结构设计，核心功能依靠内置的压缩弹簧提供持续的轴向顶推力，常态下插销杆保持伸出锁止状态，需要开启门体时只需拉动端部的弯折拉手，克服弹簧弹力将插销杆从对应锁孔中抽出即可完成解锁，松开拉手后插销杆会在弹簧复位力的作用下自动回弹锁止，操作过程单手即可完成，无需额外工具辅助，十分适合需要频繁开合、快速操作的使用场景。设计层面上，该构件采用一体式安装底板与插销套筒同轴布局的结构，安装底板上预留两个对称的安装通孔，可通过配套螺栓直接固定在门体侧边的安装面上，安装时无需对门体做复杂的开槽加工，仅需在门框对应位置加工匹配插销直径的锁孔即可完成装配，大幅降低现场安装的加工难度与工作量。当前版本为左手操作布局，插销拉手弯折方向适配左手拉动的操作习惯，若需要适配右手操作的安装场景，可通过三维建模软件的镜像功能快速生成对称版本，无需重新进行结构建模，能够快速适配不同安装方向的门体需求。尺寸边界上，该插销的锁止杆直径为6mm，配套的弹簧直径为3.2mm，整体结构紧凑，安装底板的厚度与插销套筒的外径经过优化设计，安装后突出门体表面的高度较小，不会在门体开合过程中与周边结构发生剐蹭干涉，既可以用于金属材质的工业设备门体，也可适配木质、复合材料的轻型柜门，在满足锁止强度要求的前提下尽可能压缩了构件的整体体积，不会对门体的外观整体性造成过多破坏。在装配适配性上，该构件的所有配合面均做了公差优化，插销杆与套筒之间采用间隙配合设计，长期使用过程中即使落入少量灰尘也不会出现卡滞现象，弹簧的预压缩量经过反复调试，既能够提供足够的锁止力避免插销意外滑脱，又不会因为弹力过大导致拉手操作需要施加过大的力，兼顾了锁止可靠性与操作便利性。
