十字沉头风机专用紧固螺钉结构设计

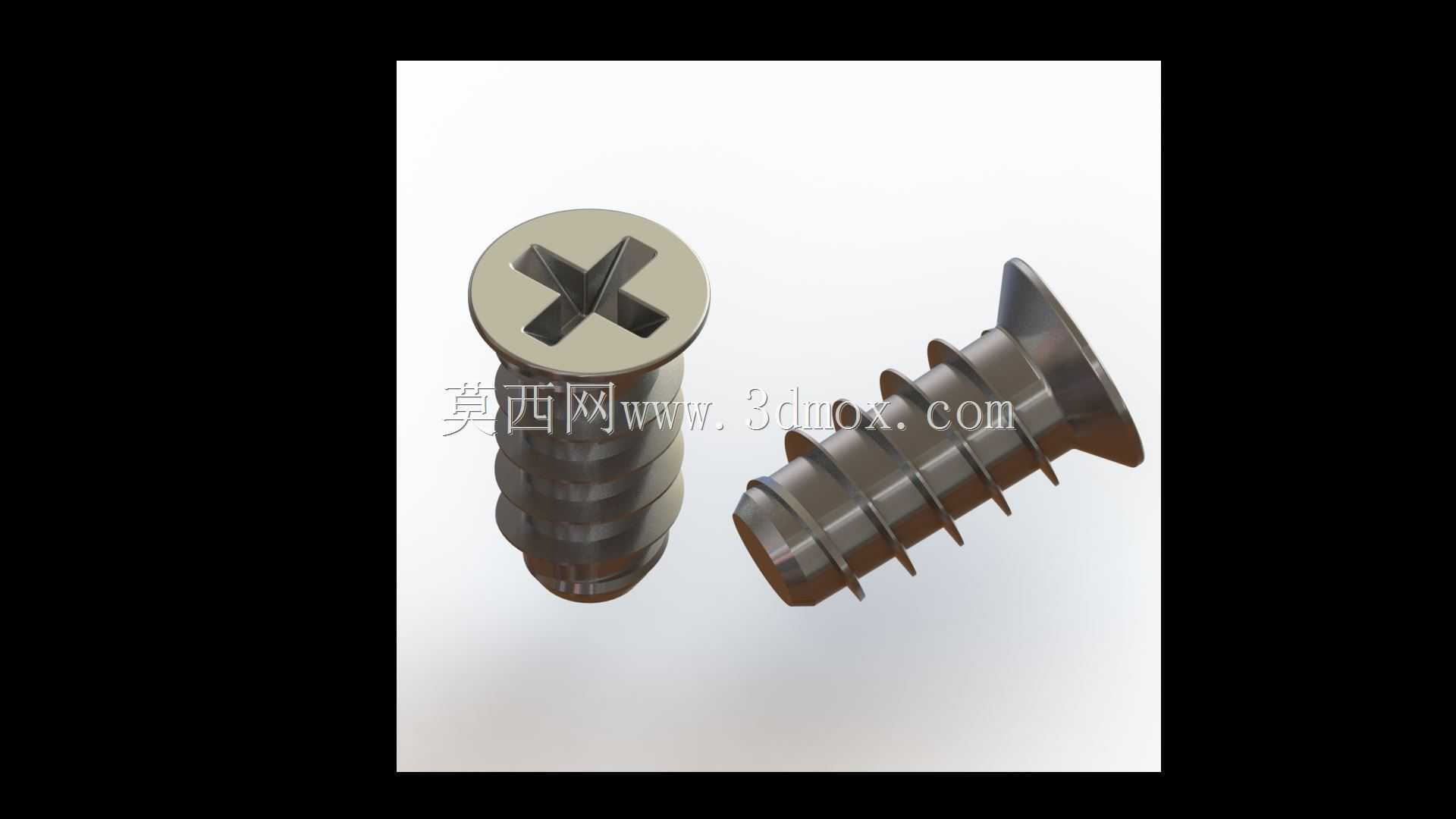

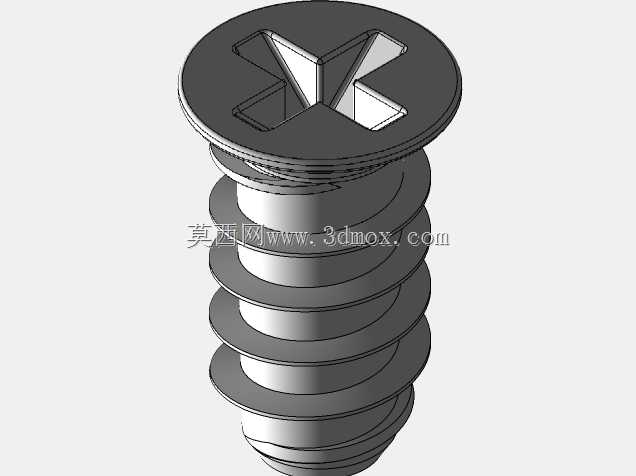

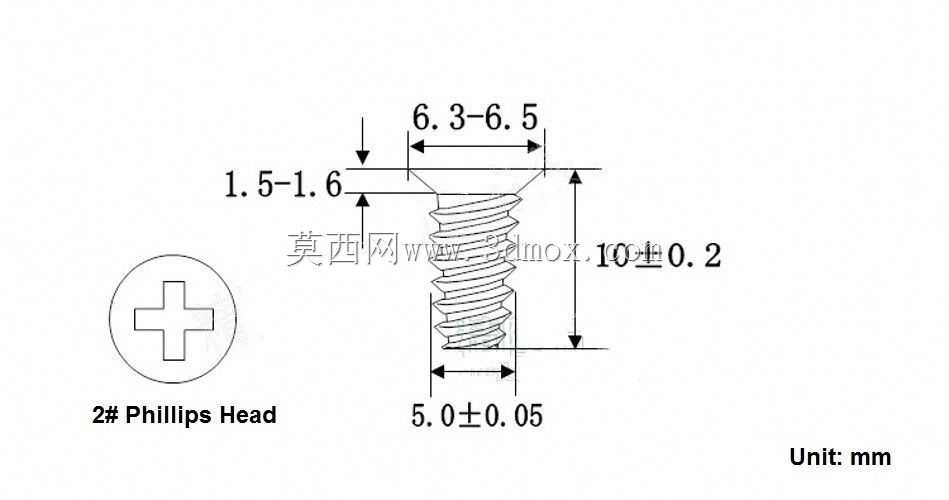

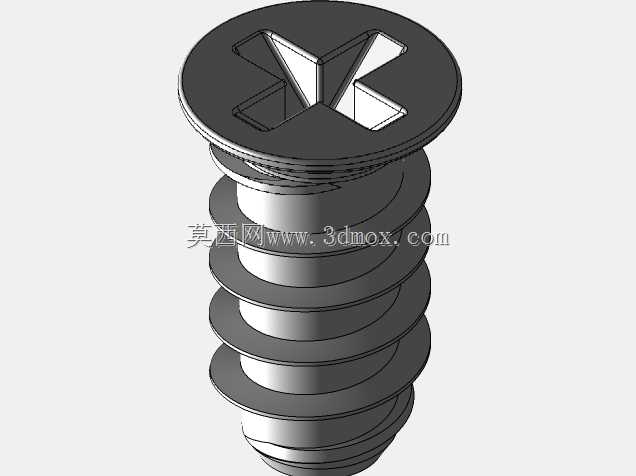

这款十字沉头风机专用螺钉，是针对通风设备装配场景开发的专用紧固连接件，主要应用于各类离心风机、轴流风机的风筒壳体拼接、风叶与轮毂的定位锁紧、风机防护网与框架的固定连接，同时也可适配通风管道法兰对接、新风设备内部组件紧固等对连接平整度有较高要求的作业场景。在风机实际运行过程中，设备会持续产生不同频率的机械振动，普通螺钉在长期振动工况下容易出现松脱、滑牙问题，甚至会因为钉头突出风筒内壁干扰气流走向，增加风阻与运行噪音，这款螺钉的设计正是针对性解决这类装配痛点。从功能特性来看，螺钉采用十字沉头的头部结构，装配完成后钉头可完全沉入预制的沉孔内，不会在连接面形成凸起，既能够保证风机内壁的流道平整顺滑，减少气流经过时的紊流与异常风噪，也能避免突出的钉头剐蹭运维人员、勾挂线缆等附属部件。钉身采用间隔排布的多段切削螺纹结构，拧入过程中可以在预制的安装孔内自行切削出匹配的螺纹轨迹，不需要提前在薄板件上攻丝，大幅提升风机钣金壳体的装配效率，同时这种断续螺纹的咬合设计，能够增加螺纹与基材的接触摩擦力，在风机持续振动的工况下具备更优异的防松性能，降低长期运行后的紧固件失效风险。在设计思路上，这款螺钉优先匹配风机常用的冷轧钢板、镀锌薄板等常见基材的装配特性，沉头角度采用通用的90度标准锥角，能够适配行业内通用的沉孔加工刀具，不需要工厂额外定制特殊加工工具，降低生产端的加工成本。十字槽的槽深与槽型尺寸经过优化，既能够保证十字螺丝刀、电动批头的充分咬合，减少拧入过程中的滑头、批头脱出问题，也避免槽深过深导致的头部强度下降，在规定扭矩范围内拧入不会出现头部开裂、槽型变形的问题。从外形尺寸与安装边界来看，这款螺钉公称直径为5mm，有效螺纹长度为10mm，适配总厚度在3mm到8mm之间的多层薄板叠接紧固场景，安装前只需要在待连接的板材上加工直径4.3mm的预制通孔，再在表层板材加工对应尺寸的90度沉孔，即可完成装配准备。拧入后钉头完全沉入沉孔，连接面的平面度误差可控制在0.1mm以内，不会破坏风机外表面的平整性，也不会对后续的表面喷塑、镀锌等防腐处理造成干扰。螺纹的大径、中径公差经过严格控制，既能够保证拧入时的顺畅度，不会出现卡滞、偏斜的问题，也能保证螺纹咬合的紧密性，在风机运行的-20℃到80℃常规工作温度区间内，不会因为热胀冷缩出现连接松动，可长期保持稳定的紧固效果，有效减少风机设备的后期运维频次，提升设备整体运行的可靠性。
