门窗合页铰链高精度三维结构设计

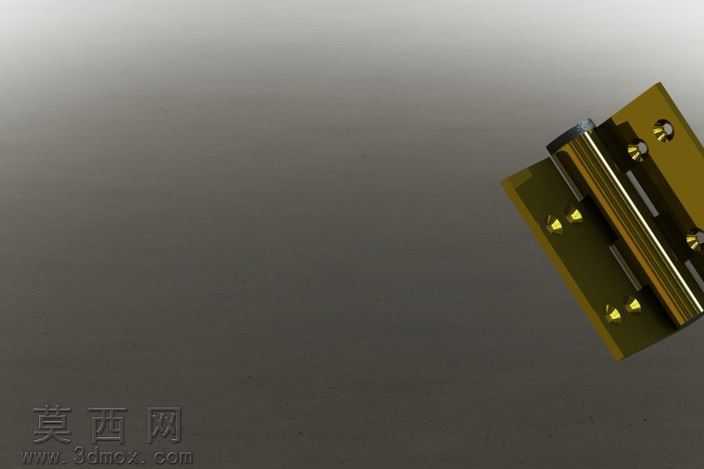

本作品为门窗用合页铰链的三维参数化设计模型，建模过程严格遵循民用门窗五金件的实际生产尺寸规范，在三维建模环境中首先完成整体结构的基准定位，以铰链的固定转轴为核心基准轴，分别构建两个页片、转轴套筒、内置销轴、页片安装沉孔等核心结构。建模阶段对页片的折弯弧度、套筒的同轴度、安装孔的沉头深度都做了精准的参数约束，保证各部件之间的装配关系完全符合实际五金件的装配逻辑，两个页片可绕销轴实现0至180度的顺畅转动，无结构干涉问题。材质渲染阶段针对金属合页的真实质感做了分层材质设置，页片主体采用黄铜合金材质，调整金属粗糙度参数模拟日常使用中五金件的哑光金属质感，销轴部分做了轻微的镀铬高光处理，区分不同部件的材质差异，同时在页片表面添加了细微的拉丝纹理与使用磨损痕迹，提升模型的真实感，背景采用简洁的渐变灰调突出铰链主体结构。结构设计上充分考虑铰链的实际使用功能，页片上的安装孔位按照标准门窗安装的孔距设置，沉孔深度可适配常规的十字沉头自攻螺丝，转轴套筒采用分段式结构，既保证转动时的结构强度，也预留了轻微的装配间隙避免转动卡顿，两个页片的贴合面做了微小的倒角处理，避免开合过程中出现边角剐蹭。设计思路围绕民用门窗铰链的实用属性展开，摒弃冗余的装饰性结构，完全还原工业量产合页的真实结构特征，模型可用于五金产品结构展示、门窗装配模拟、五金类产品渲染素材等场景，所有结构特征均可编辑，支持根据实际使用需求调整页片尺寸、孔位间距、转轴直径等参数，适配不同规格的门窗安装使用需求。
