单缸活塞式弯头动力装置结构设计

项目分类:机械图纸 发布时间:2021-11-01 ID:355517
  • 单缸活塞式弯头动力装置结构设计
  • 单缸活塞式弯头动力装置结构设计

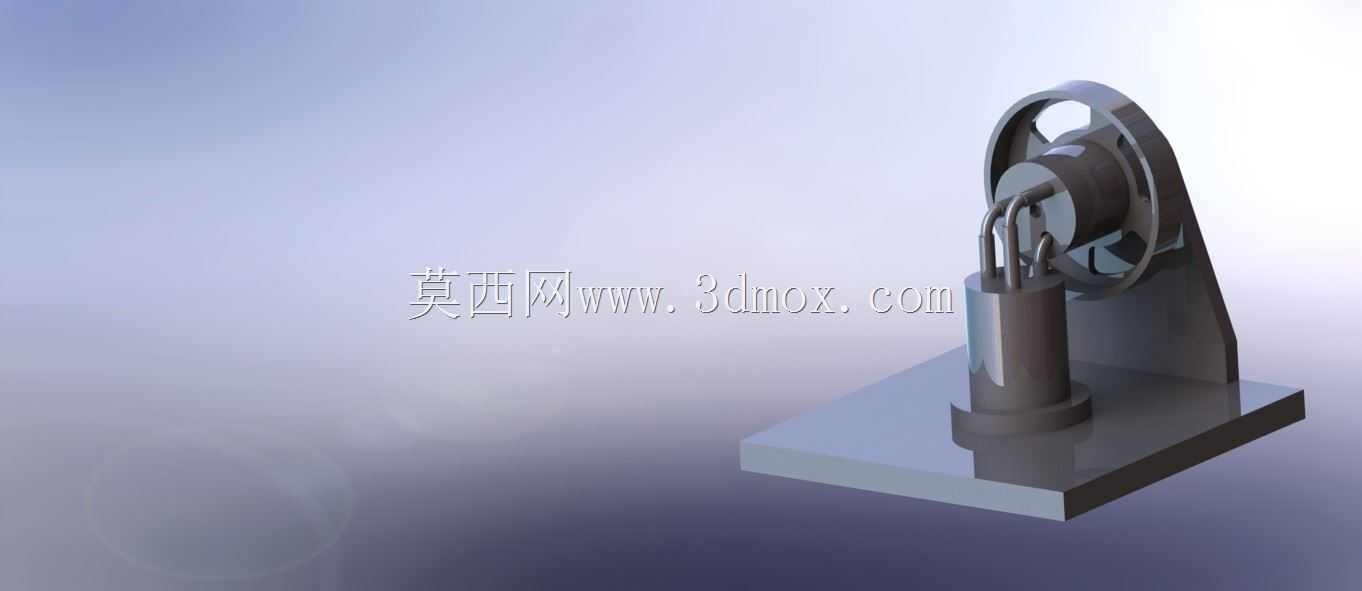

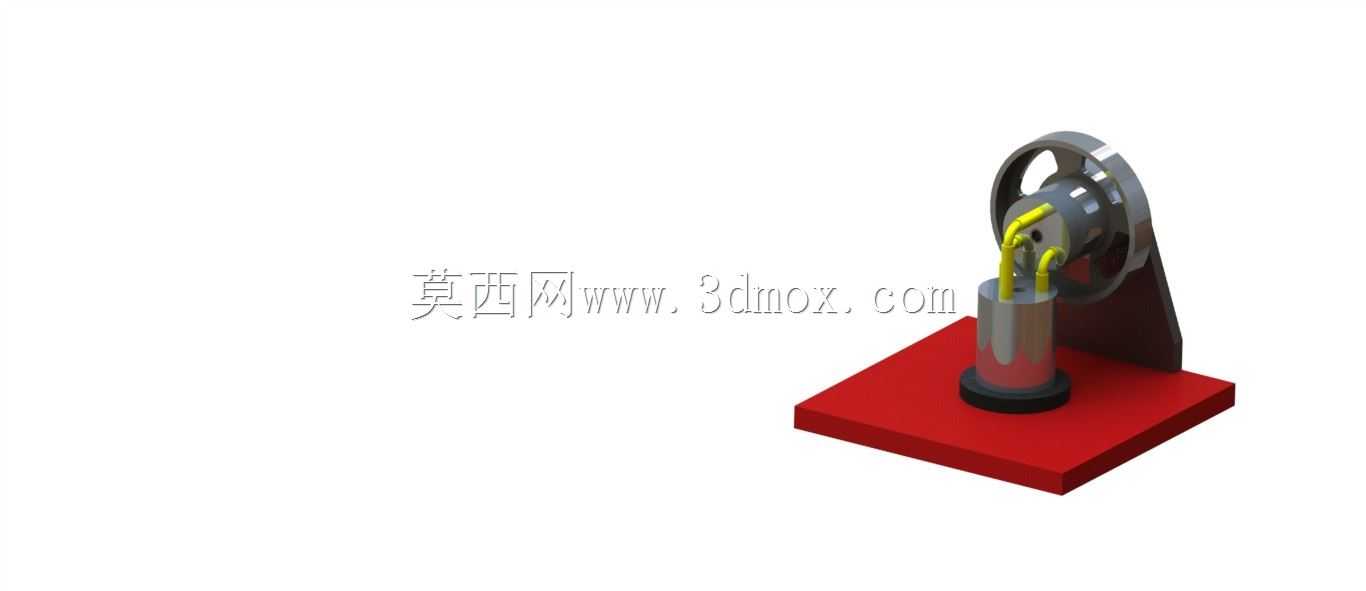

这套活塞式弯头动力装置,核心采用立式单缸活塞配侧置弯头配气结构,搭配悬臂式飞轮支架与一体式安装底座,整体结构紧凑,传动路径清晰,常被用于小型动力原理教学演示、爱好者手工改装动力单元以及小型实验台架的动力输出模块。从实际应用场景来看,这类结构最初是早期小型蒸汽动力装置的简化衍生版本,在低压蒸汽、低压压缩空气作为动力源的场景下,能够稳定将工质的压力能转化为旋转机械能,可驱动小型发电机、微型传送带、教学演示用负载等低功率需求的终端设备,也常被机械专业教学场景用作曲柄滑块机构、活塞配气机构的实体演示教具,帮助学习者直观理解往复运动到旋转运动的转换逻辑。

从功能特性上看,装置的核心做功单元为立式圆柱气缸,活塞与气缸内壁采用小间隙配合,侧置的弯头结构承担了工质进出的配气流道功能,无需额外设计复杂的气门配气机构,依靠活塞往复运动过程中的位置变化即可完成进排气的时序控制,大幅简化了整体结构,降低了加工与装配难度。与气缸输出端连接的是曲柄连杆机构,连杆将活塞的直线往复力传递到曲轴端,曲轴通过轴承座固定在L型立式支架上,支架与方形安装底座采用刚性连接,保证运转过程中的结构稳定性,曲轴的输出端直接连接大直径飞轮,飞轮的轮缘做了加厚处理,依靠自身转动惯量储存能量,抵消活塞往复运动过程中的死点冲击,让输出的旋转运动更加平稳,避免出现运转卡顿、转速波动过大的问题。

在设计思路层面,这套结构优先考虑了加工便利性与装配容错率,所有零部件均采用常规机械加工工艺即可完成制作:安装底座为标准方形平板,可直接采用板材铣削加工,表面预留的安装孔位可适配不同的实验台架安装需求;L型支架采用厚板折弯或整块材料铣削成型,轴承安装位设计了同轴度定位台阶,降低装配时的同轴度调整难度;气缸与弯头流道采用一体化设计,减少了管路连接的密封点,降低了工质泄漏的风险;飞轮采用轮辐式结构,在保证轮缘转动惯量的前提下,尽可能降低整体重量,减少启动时的阻力矩。

关于外形尺寸与安装边界,整套装置的安装底座为正方形平板,长宽尺寸控制在常规小型实验台的安装范围内,整体高度从底座底面到飞轮顶端的垂直距离适配常规透明演示护罩的安装尺寸,无需额外定制大尺寸防护结构。安装时需保证底座与安装台面的水平度,避免曲轴轴承承受额外的径向偏载,曲轴的输出端预留了标准轴径与键槽,可直接连接联轴器、带轮等传动部件,外接负载的安装位置需布置在飞轮侧的轴向空间内,避免与立式支架、气缸结构产生运动干涉。气缸的进气端位于弯头侧部,外接气源管路需预留足够的弯曲半径,避免管路弯折影响气流通畅,同时管路布置需避开飞轮的旋转运动范围,防止运转过程中管路被卷入传动结构。

从结构细节来看,活塞与连杆的连接采用浮动销结构,可自动补偿小幅度的装配角度偏差,降低零件加工精度要求;曲轴的两个支撑轴承采用深沟球轴承,可同时承受径向力与小部分轴向力,适配这类小型动力装置的载荷特性;飞轮与曲轴的连接采用平键周向定位加轴端挡圈轴向固定,保证高速运转时飞轮不会出现松脱移位。整套结构没有冗余的辅助部件,所有零件均服务于动力转换与动力输出的核心功能,零件数量少,装配逻辑简单,即使是机械加工入门爱好者也可按照图纸完成零件制作与整机装配,运转过程中可直观观察到活塞往复、连杆摆动、飞轮旋转的完整运动过程,对于理解活塞式动力装置的工作原理有很强的实操参考价值。在实际调试过程中,只需控制进气压力在设计范围内,即可实现长时间稳定运转,无需复杂的润滑与维护,适配教学演示、 hobby 动力改装、小型实验装置动力源等多种轻载应用场景。
