径向引线型铝电解电容器三维结构设计

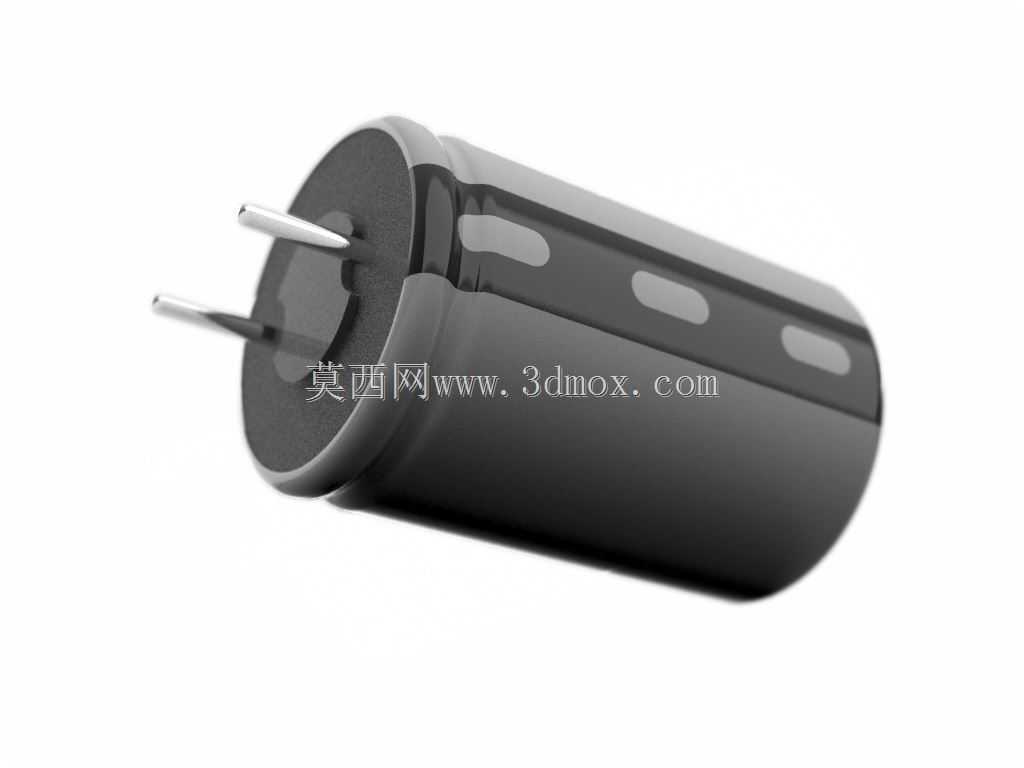

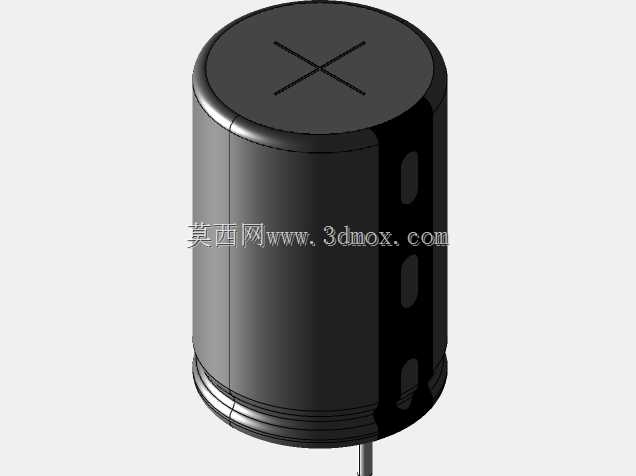

在民用消费电子、工业控制板卡、电源转换模块等各类电子电路设计场景中，铝电解电容器是承担滤波、储能、信号耦合、电压退耦等核心功能的基础被动元件，尤其在需要大容量容值、耐受较高纹波电流的直流回路中，径向引线型铝电解电容是应用占比极高的品类，小到手边的充电器、电脑主板，大到工业变频器、伺服驱动板卡，都能见到这类元件的身影。这款径向铝电解电容器的设计，完全贴合量产直插铝电解电容的真实结构特征，还原了卷绕式电芯封装后的铝制外壳形态，外壳表面的极性标识凹槽、负极侧的标记条都做了精准复刻，两根镀锡铜质引出引脚的位置、粗细都符合实际元件的装配要求，能够直接用于PCB布局的干涉检查、整机装配的空间排布验证，也可用于电子设备结构爆炸图、产品演示动画的元件素材搭建。从设计思路来看，这款电容模型优先还原了电子装配环节最关注的安装边界尺寸，整体封装为圆柱形结构，外壳直径10mm，本体总高度15mm，两根引出引脚的中心间距为5mm，完全匹配行业通用的10*15规格径向电容的PCB焊盘孔位标准，设计时特意保留了引脚的合理长度，既能够满足波峰焊、手工焊接的穿板长度要求，也预留了生产环节引脚剪脚的冗余空间；外壳顶部的防爆压痕结构也做了细节还原，能够直观体现这类电容的安全结构设计特征，外壳的哑光黑色塑封层、铝壳的金属质感、引脚的金属光泽都做了对应表现，能够满足不同渲染场景的展示需求。在实际电路应用中，这类规格的铝电解电容通常额定耐压在16V到50V区间，容值覆盖100μF到1000μF范围，多用于低压直流侧的输入输出滤波，能够在电路负载突变时快速释放存储的电荷，稳定供电电压，滤除电路中的低频纹波干扰，保障后端芯片、功率器件的供电稳定性；在结构设计层面，这款模型的尺寸精度能够直接导入PCB设计软件做3D布局校验，避免生产时出现元件与周边结构件、接插件的空间干涉问题，也可以用于电子实训教学的元件结构演示，帮助初学者直观理解直插电解电容的外形特征、极性区分方式与安装要点，在做整机产品的虚拟装配验证时，精准的外形尺寸能够帮助结构工程师提前预判元件排布的合理性，优化板卡的布局空间，缩短产品从设计到试产的迭代周期。
