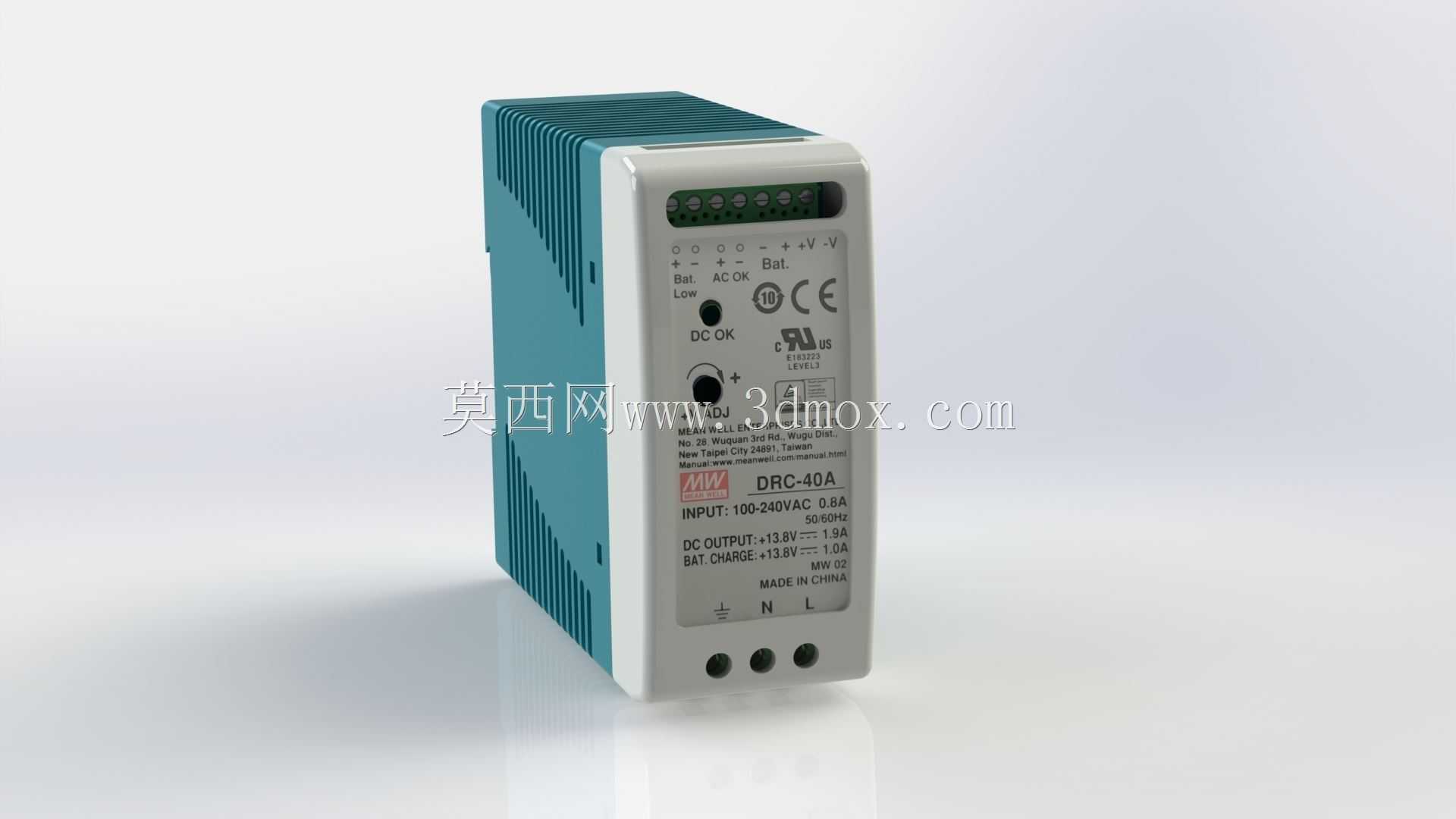

中井DRC系列导轨式开关供电装置

这款导轨式供电装置主要面向工业自动化控制场景设计，可直接卡装在标准DIN电气导轨上，广泛适配PLC控制柜、工业传感组网、小型自动化设备、安防监控系统等需要稳定直流供电的场景，同时具备浮充充电功能，可搭配铅酸蓄电池组成不间断供电回路，在主电断电时无缝切换为负载提供持续电力，避免设备掉电引发的程序丢失、数据中断、设备停机等生产故障。

从功能特性来看，该系列装置具备宽幅交流电压输入能力，可适配不同地区的工业电网波动场景，输出稳定的直流电压为后端负载供电，同时集成了AC OK、DC OK状态指示，运维人员可直接通过面板指示灯快速判断供电状态，无需额外测量即可排查供电故障。装置自带输入过流、输出过压、过载、短路等多重保护机制，在负载异常时可快速切断输出，避免故障扩大烧毁后端精密器件，保障整套电气系统的运行安全。

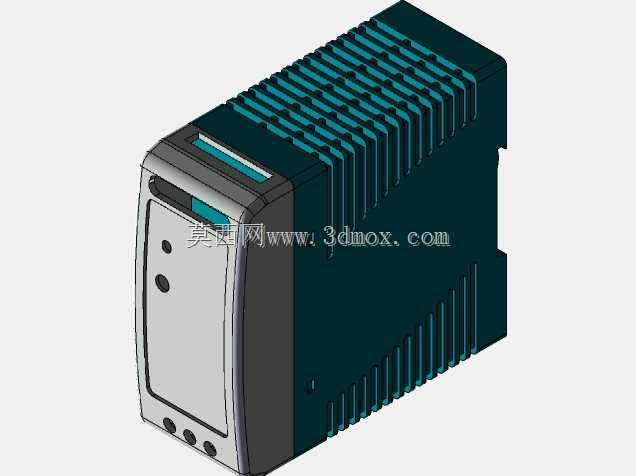

在设计思路上，该系列装置采用模块化紧凑型结构，外壳选用阻燃工程塑料材质，兼顾绝缘性能与散热需求，侧面设计有格栅式散热风道，依靠自然对流即可带走工作产生的热量，无需额外加装散热风扇，避免了风扇磨损带来的寿命短板，可长期在工业粉尘、轻度潮湿的柜内环境稳定运行。同系列不同功率型号采用统一的外形安装尺寸，仅上端子的接线引脚数量存在差异，60W功率型号配置7个接线引脚，40W功率型号配置8个接线引脚，安装孔位、导轨卡扣位置、整体长宽高尺寸完全一致，在柜内布局设计时可直接通用安装空间，无需根据功率型号调整柜体开孔或导轨预留位置，极大提升了电气柜设计的标准化程度，降低了物料替换、后期运维的适配成本。

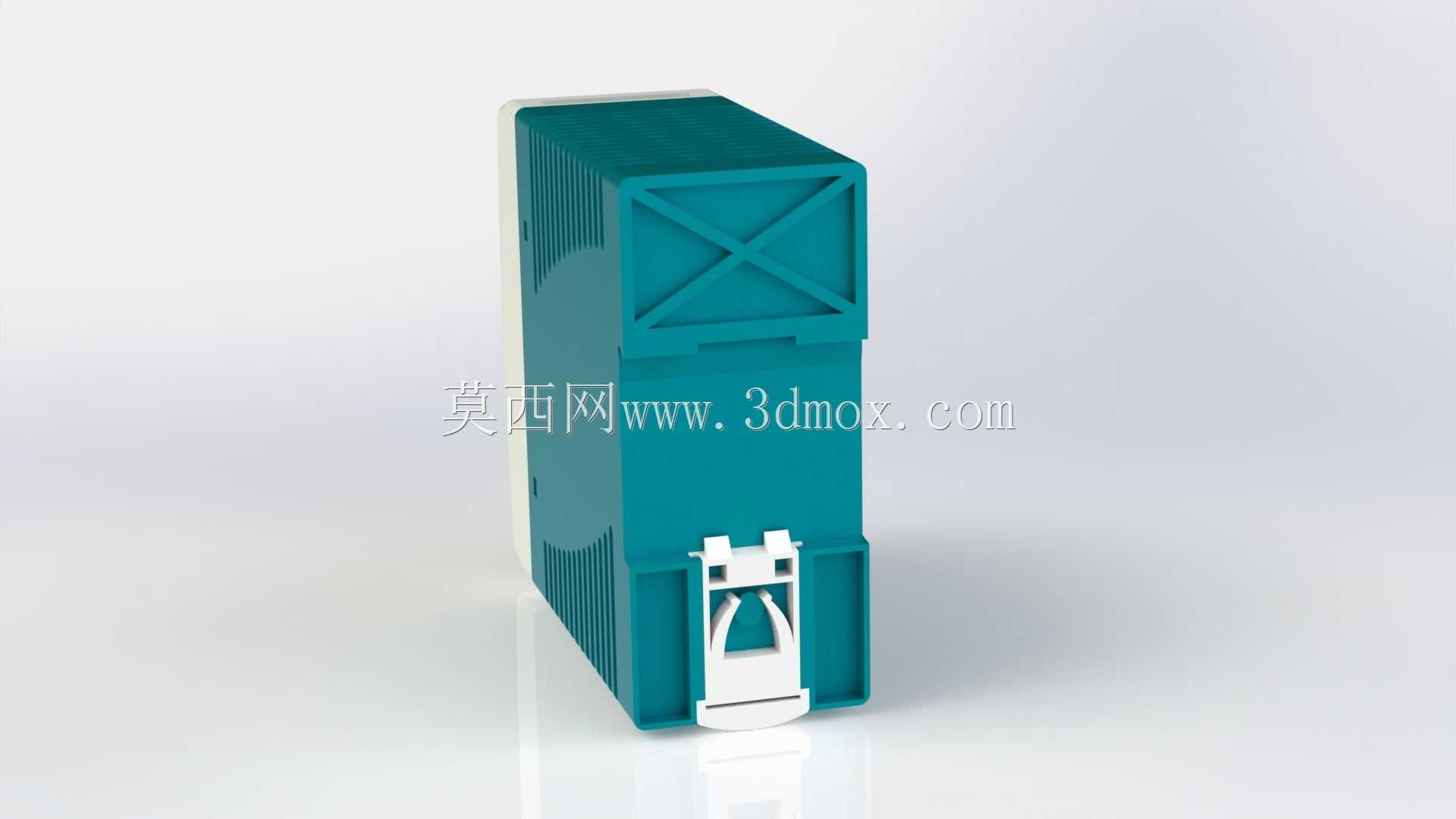

从安装边界来看，该装置采用标准35mmDIN导轨卡扣安装方式，无需额外打孔固定，卡入导轨后即可完成机械固定，接线端子采用螺丝压接方式，可适配不同线径的多股铜芯线缆，接线稳固不易松脱，整体外形紧凑小巧，在电气柜内占用的横向空间极小，可与断路器、继电器、端子排等其他电气元件紧密排布，最大化利用柜内安装空间，适合紧凑型小型控制柜的布局需求。
