汽车后挂牵引杆拖车连接装置

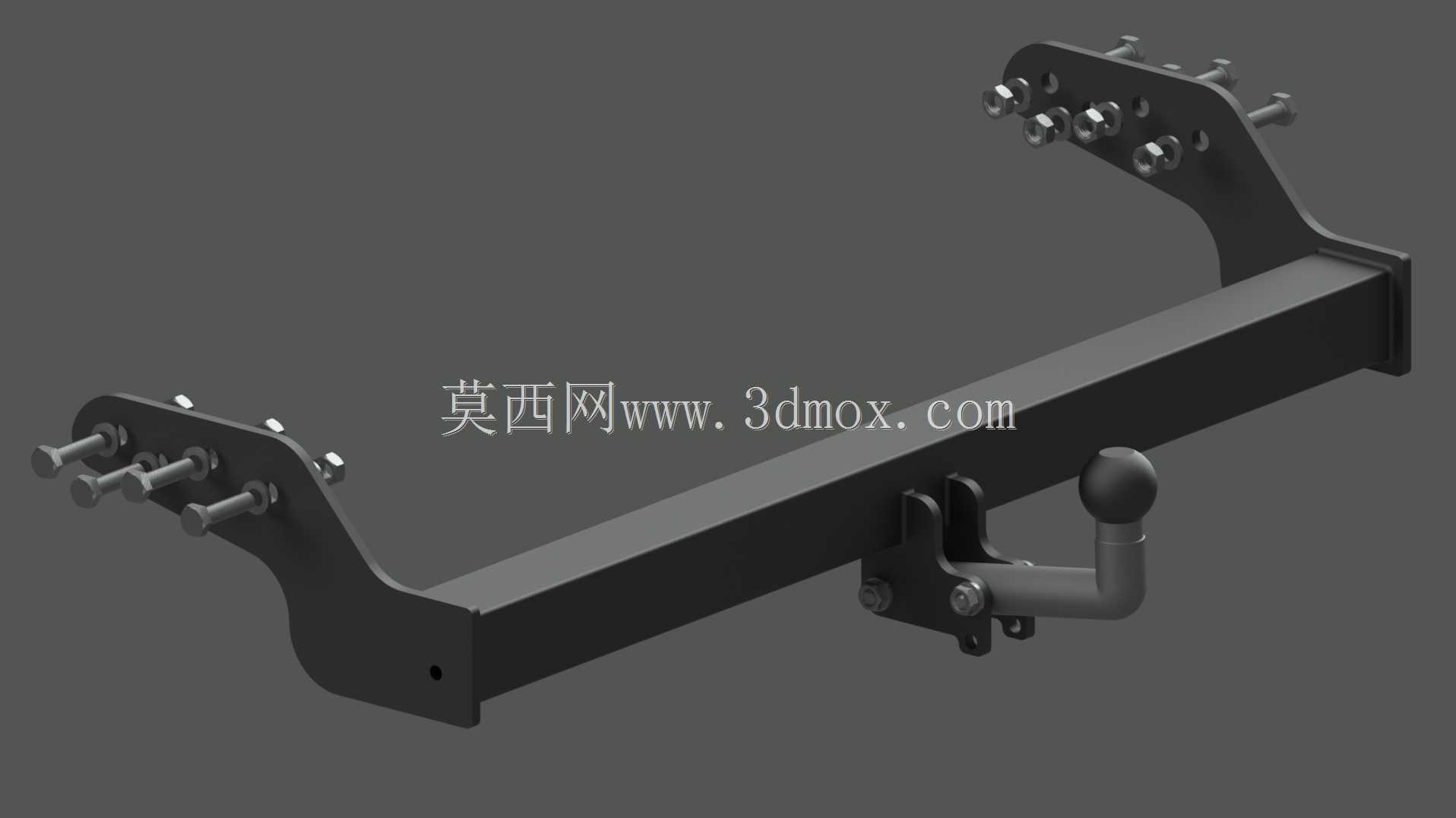

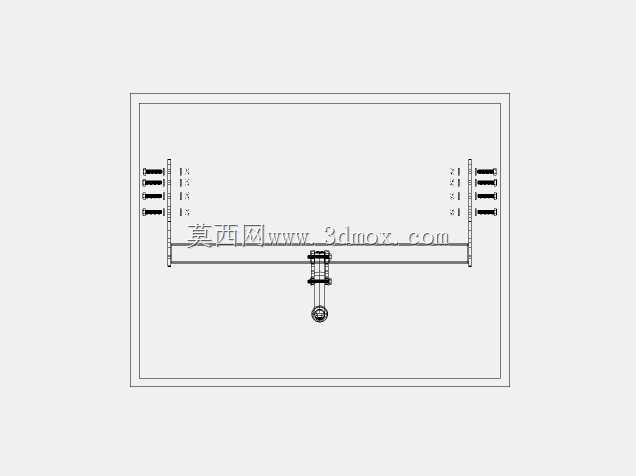

该牵引杆拖车连接装置主要应用于乘用车辆、轻型商用车辆的后挂牵引场景，可适配小型拖挂房车、后置行李拖车、摩托运载拖板、轻型作业拖具等多种后挂设备的连接需求，是车辆拓展后挂运载能力的核心连接部件，日常使用中可满足户外出游载物、短途小件转运、休闲拖挂出行等多场景的使用要求，能够在车辆与后挂设备之间建立稳定可靠的机械连接，传递牵引过程中的拉力与转向力矩，同时缓冲行驶过程中产生的小幅振动冲击，保障拖挂行驶过程的连接稳定性。从功能特性来看，该装置采用一体式主梁搭配双侧安装翼板的结构设计，主梁为矩形截面高强度钢制型材，具备优异的抗扭、抗弯性能，可承受额定范围内的纵向牵引拉力与复杂路况下的交变载荷；双侧安装翼板根据对应车型的后纵梁安装点位做了适配性的型面设计，翼板上预留多组螺栓安装孔位，可直接与车辆底盘后纵梁的预留安装位通过高强度螺栓实现刚性连接，无需对原车底盘做额外的切割、焊接改装，安装后贴合度高，不会与车尾后保险杠、排气尾段、后防撞梁等原有部件产生运动干涉。装置中部集成的球头牵引座采用可锁止的铰接结构，球头采用通用标准尺寸规格，可适配市面上绝大多数符合国标要求的拖挂连接器，铰接结构可在车辆转向、通过起伏路面时自适应调整角度，避免后挂设备与主车之间出现运动卡滞，同时铰接位置设置有防松锁止结构，可防止行驶过程中连接销脱出引发安全隐患。设计过程中优先考虑安装适配性与结构可靠性，整体结构做了轻量化优化，在保证结构强度满足牵引载荷要求的前提下，尽可能降低装置自身重量，减少对车辆后轴载荷的额外负担；所有外露金属部件均做了表面防腐处理，可抵御日常行驶中泥水、盐分的侵蚀，延长部件的户外使用寿命。安装边界方面，该装置整体横向宽度适配主流紧凑型、中型乘用车的车尾宽度，安装后整体向后突出距离控制在合理范围内，不会超出车辆后保险杠的安全防护区间，纵向安装深度贴合车尾底部空间，不会占用车辆后备箱的下部储物空间，安装孔位的位置公差控制在高精度范围内，可保证现场安装时的对位效率，降低安装调试的难度。
