黑钢材质插销式门栓塔锁结构设计

这款插销式塔锁是民用及工业场景中常用的门窗锁闭构件，主要应用于厂区设备柜门、仓储间平开门、户外配电箱柜门、民用庭院侧门等需要简易可靠锁闭的场景，能够在无复杂锁具安装条件的环境下，快速实现门扇与门框的相对固定，阻挡非授权开启，同时具备结构耐造、不易卡滞、适配厚重门扇的优势，相比普通薄款插销，其承重能力与抗外力撬动性能更突出，适合使用频率中等、对锁具强度有一定要求的安装位置。

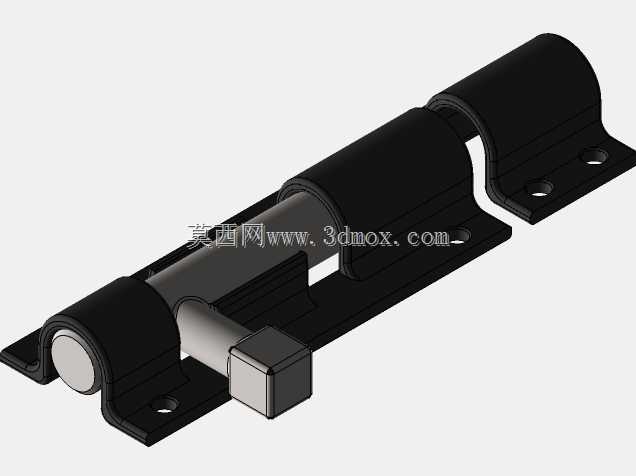

从功能特性来看，该锁具采用横向滑动插合的锁闭逻辑，锁体分为固定座与插销滑移座两个独立安装单元，固定座预装在门框对应位置，滑移座固定在门扇侧边，通过手动拨动锁舌拨块，带动圆柱形插销沿轴向水平滑移，插入固定座的承插孔内完成锁闭，反向拨动即可实现解锁，操作逻辑简单直观，无需配套钥匙即可完成启闭，也可根据使用需求在插销端部加装挂锁孔位，实现额外的上锁防护。锁体整体采用黑钢材质打造，表面做黑化防锈处理，能够适应户外轻度潮湿、多粉尘的使用环境，不易出现表层锈蚀脱落的问题，长期使用也能保持滑动顺畅。

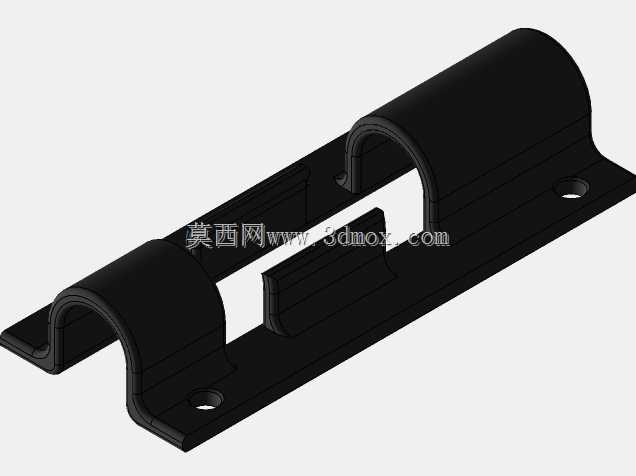

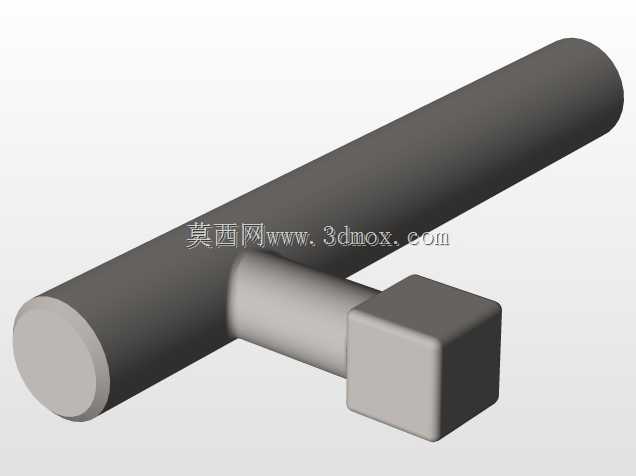

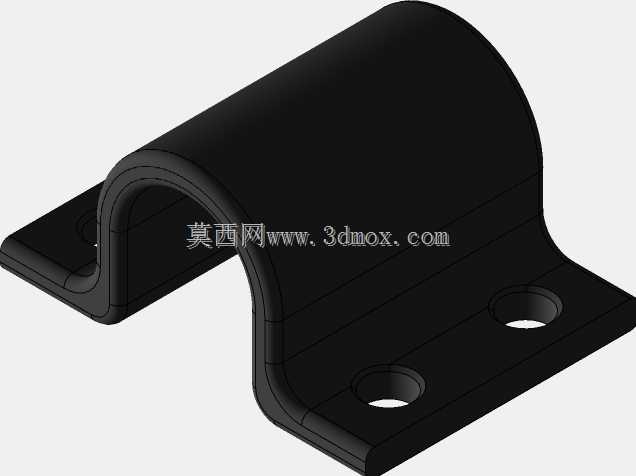

在设计思路上，这款锁具优先考虑结构强度与安装通用性，安装底座采用带折边的钢板冲压成型，每个安装单元预留两个对称的安装孔位，可适配自攻螺丝、膨胀螺丝等多种固定件，安装时无需对门扇或门框做复杂的开槽处理，仅需在对应平面标记孔位打孔固定即可，大幅降低现场安装的施工难度。插销主体采用圆柱形实心钢件加工，与滑移座内的导向套做间隙配合，滑动行程预留足够的冗余量，避免因门扇安装出现轻微错位时导致插销无法对位插入的问题，拨块与插销采用刚性连接，拨动时无旷量，操作手感扎实。

从外形尺寸与安装边界来看，该锁具主体宽度为40mm，整体安装长度为100mm，锁体突出安装面的高度为30mm，安装时需要保证门扇与门框的贴合面间隙不超过5mm，两个安装单元的轴向对位偏差不超过2mm，即可保证插销顺畅滑动锁闭。锁体的边角均做圆角钝化处理，避免安装与使用过程中划伤操作人员，整体结构无易损小零件，日常使用仅需定期在滑动接触面涂抹少量润滑脂即可长期维持正常工作状态，维护成本极低，能够适配厚度在30mm到80mm之间的各类金属、木质门扇使用。
