Neutrik NC3FD-LX型卡侬母插座结构设计

该款卡侬母插座是专业音频传输领域应用极为广泛的接插部件，主要部署在专业调音台、功率放大器、舞台有源音箱、专业音频接口、广播级录音设备等终端设备的面板端，作为平衡音频信号的输入接口使用，能够实现大三芯卡侬公头的快速插拔与可靠锁定，在舞台演出、演播室录播、户外扩声、会议系统搭建等场景中承担模拟音频信号稳定传输的核心作用，可有效抵御长距离信号传输过程中的电磁干扰，保障音频信号的低损耗、高保真传输。

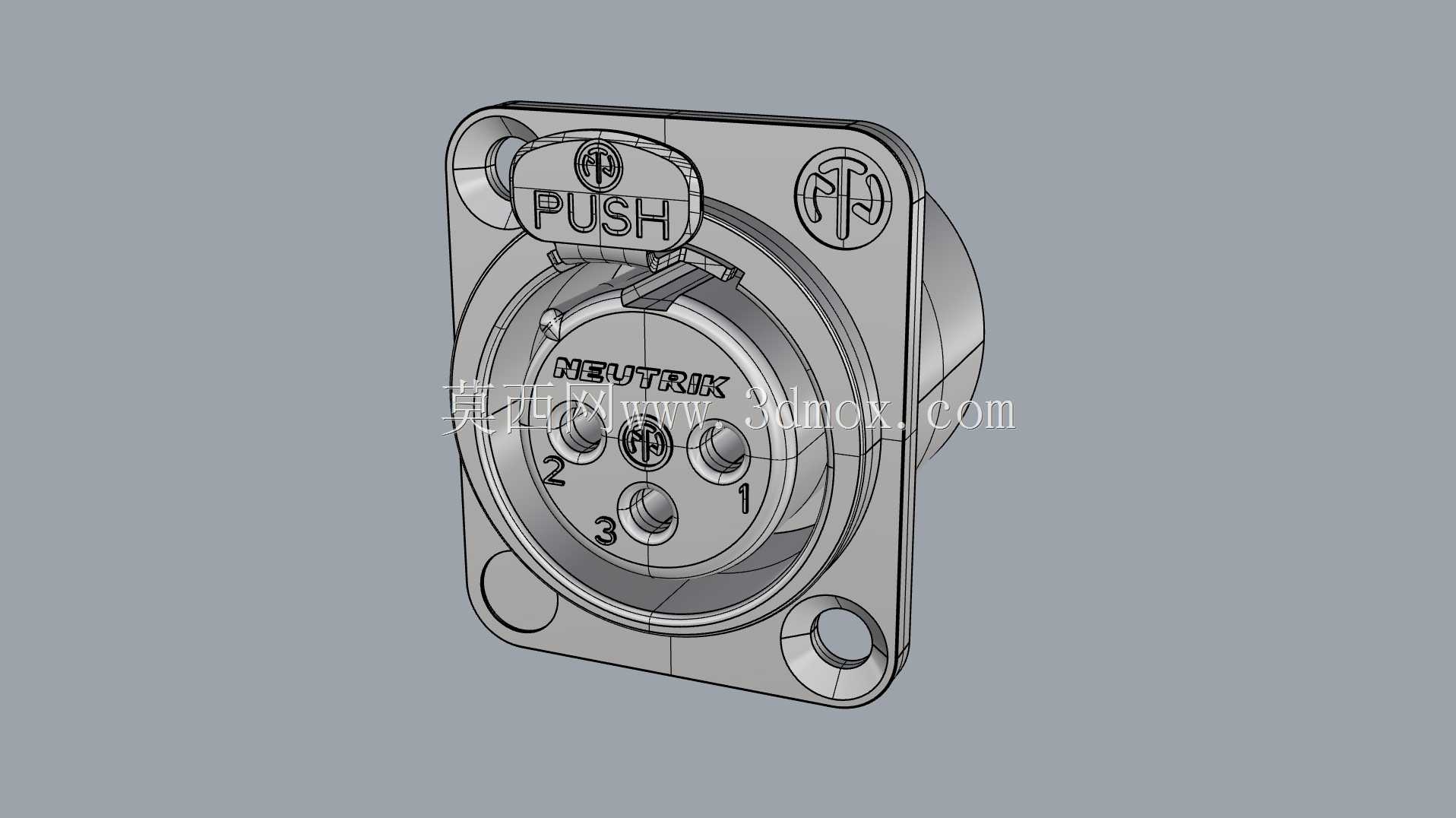

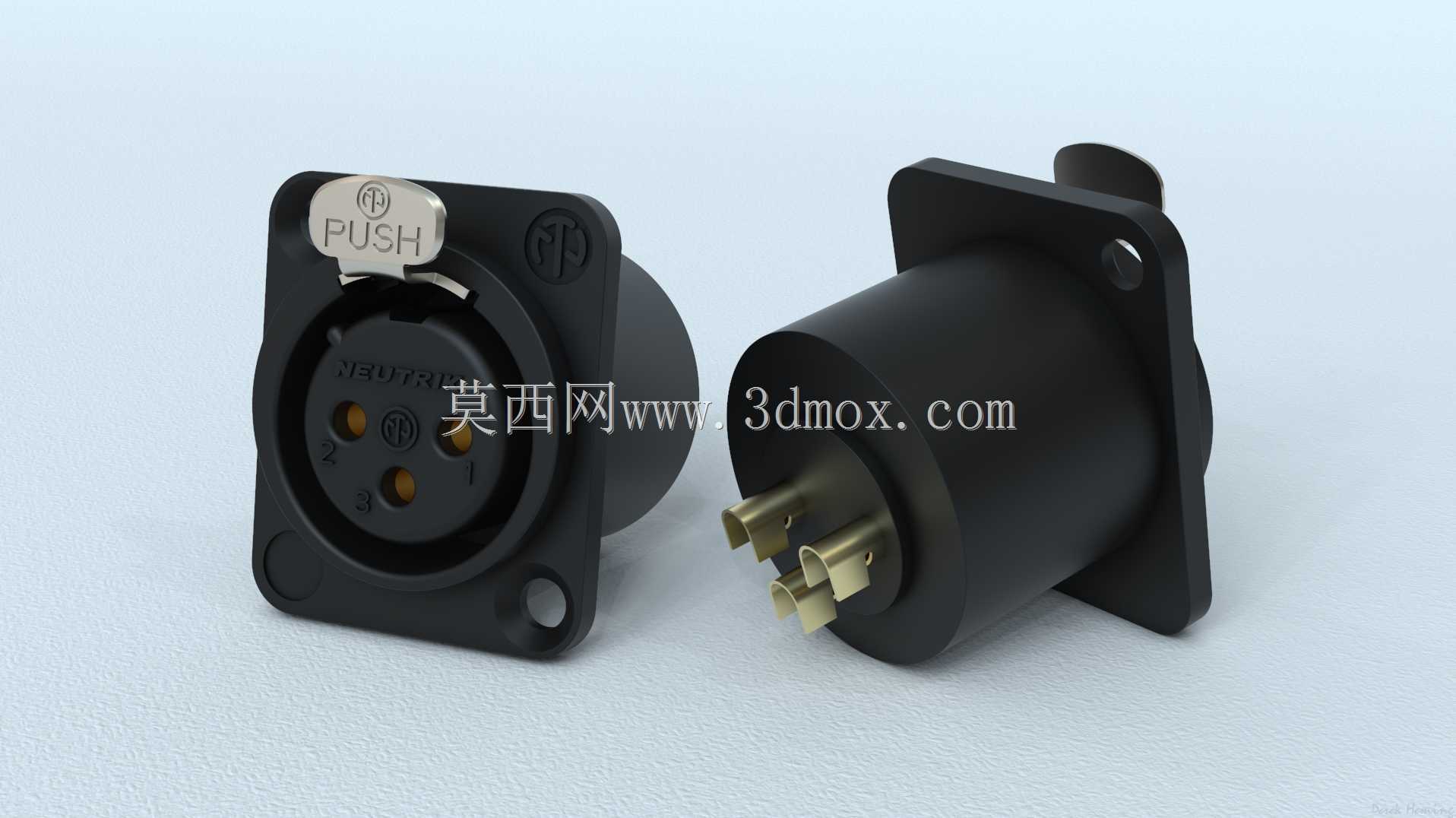

产品功能特性上，该插座自带PUSH式锁定解锁结构，公头插入后可自动卡合锁定，避免演出或设备移动过程中接头意外松脱导致的信号中断，按压顶部的PUSH按键即可顺畅拔出接头，操作便捷且锁定可靠性强；接触端采用多触点镀金插针结构，接触电阻低、耐插拔磨损，长期使用也不会出现接触不良导致的信号杂音、断连问题；外壳采用高强度工程塑料注塑成型，绝缘性能优异，结构强度高，可抵御日常使用中的磕碰与外力冲击。

设计思路层面，该结构整合了成熟卡侬接口的通用尺寸规范与实际安装使用的细节优化，在保留标准三芯卡侬接口通用插配尺寸的基础上，优化了法兰安装位的结构强度，调整了插针的固定方式，让插针在多次插拔后仍能保持稳定的相对位置，不会出现插针偏移导致的插配卡滞问题；同时优化了插座尾部的线缆焊接空间，让接线操作时拥有更充足的操作余量，降低现场施工的接线难度。

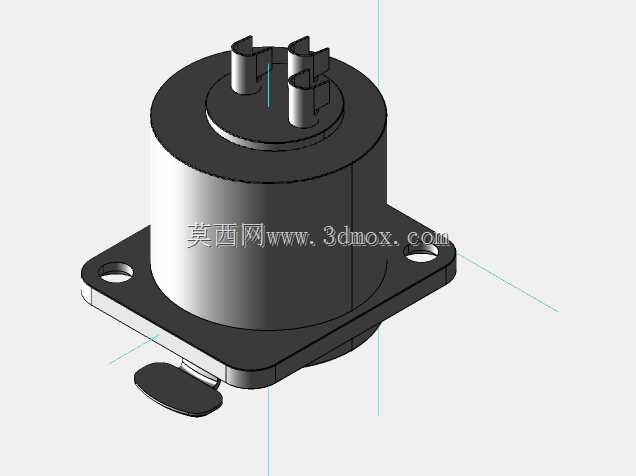

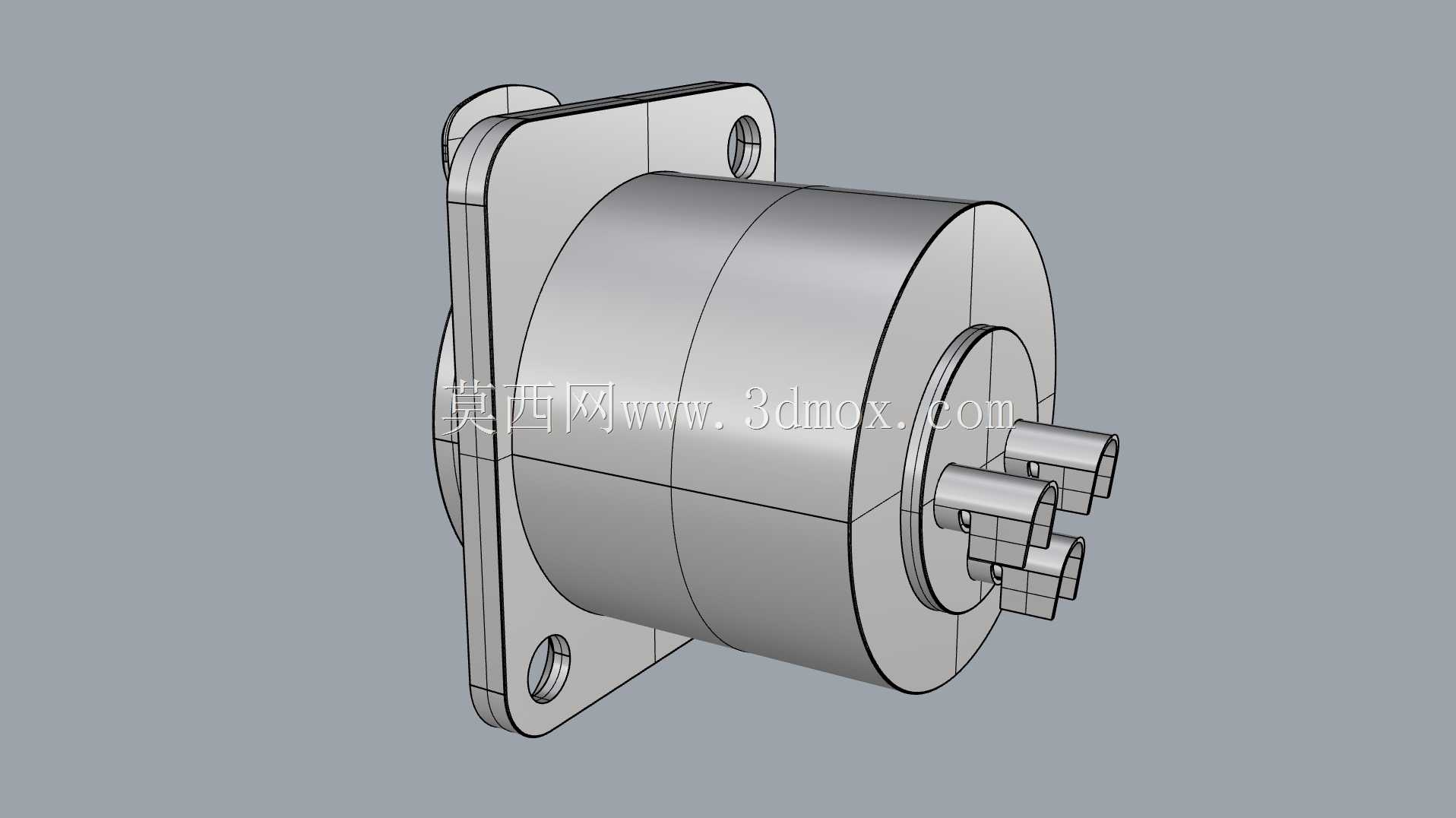

外形尺寸与安装边界方面，该插座采用标准方形法兰安装结构，法兰对角设置两个圆形安装孔，适配行业通用的面板开孔尺寸，可直接替换同规格的常规卡侬母座，无需额外修改设备面板开孔；插座主体为圆柱型结构，嵌入面板安装后，尾部伸出长度适配常规设备内部的走线空间，不会与设备内部的电路板、结构件产生干涉；插座前端的插接端突出面板高度符合常规接插操作的空间需求，插拔操作时手部有充足的操作空间，不会出现手指磕碰面板的问题；整体尺寸单位采用英制规范，完全匹配海外进口专业音频设备的安装尺寸标准，可直接用于进口音频设备的维修替换与国产专业音频设备的配套生产。
