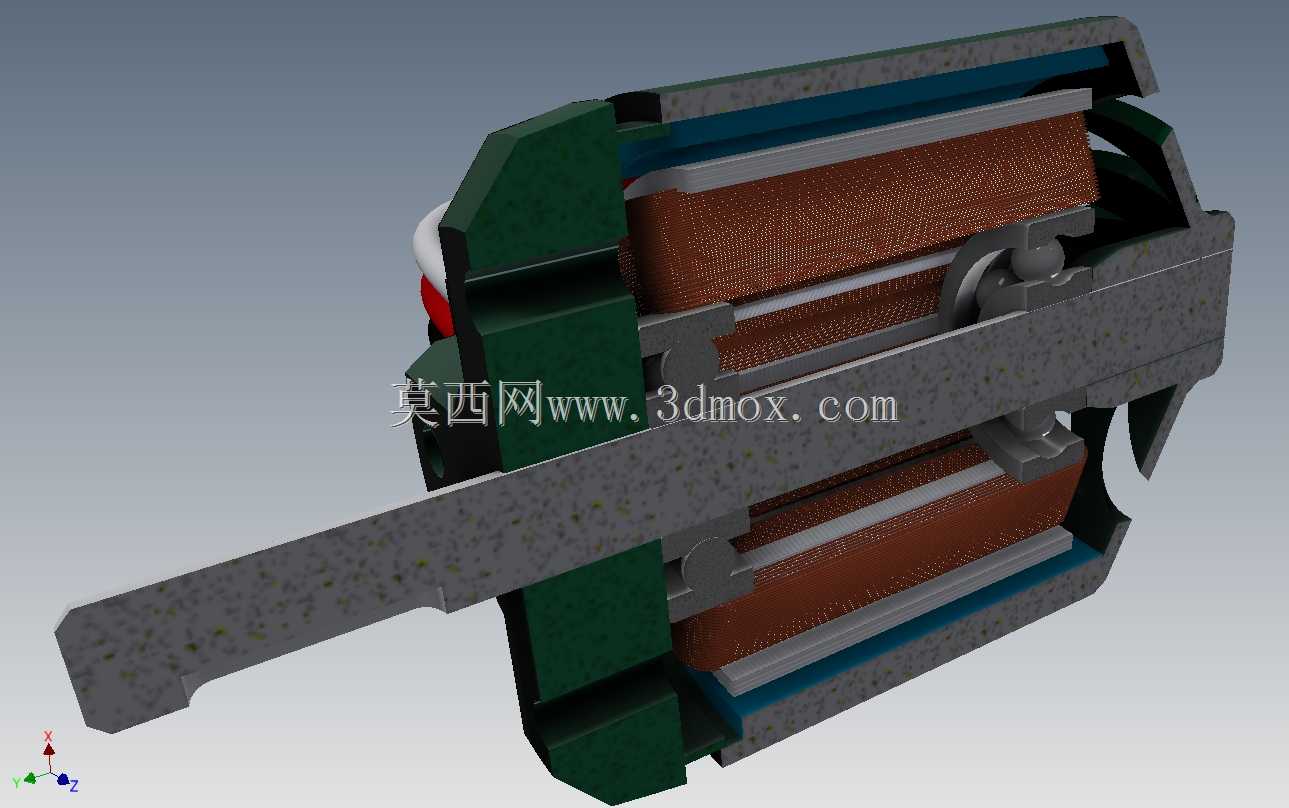

10匝230KV外转子无刷直流电机结构

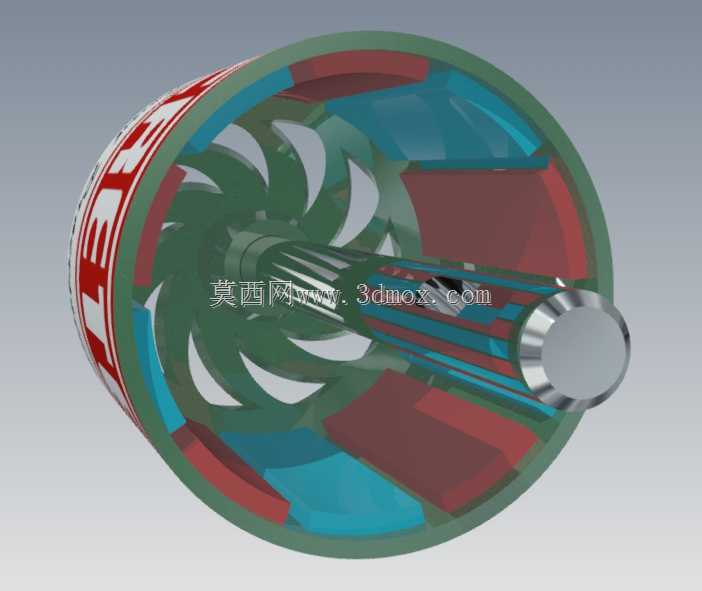

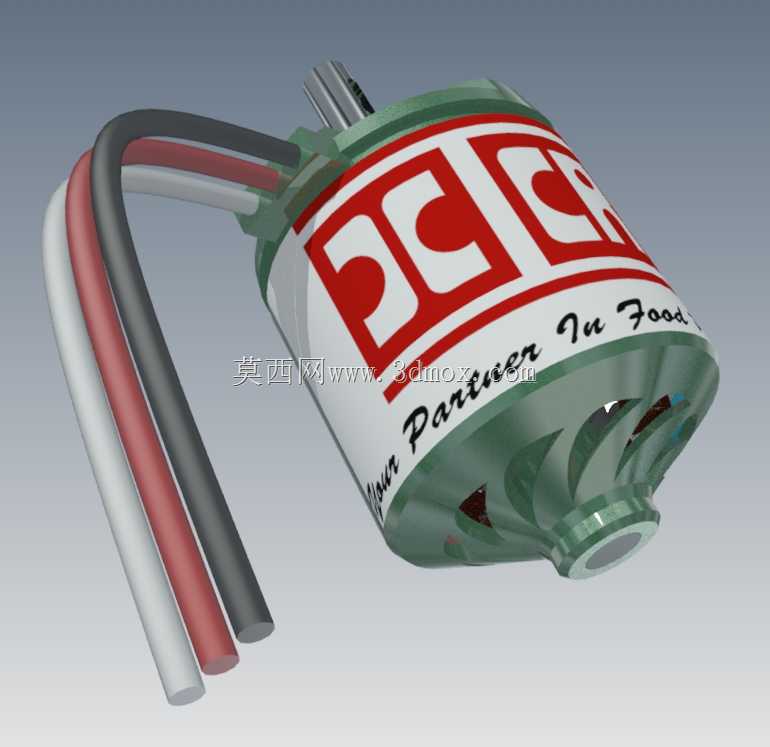

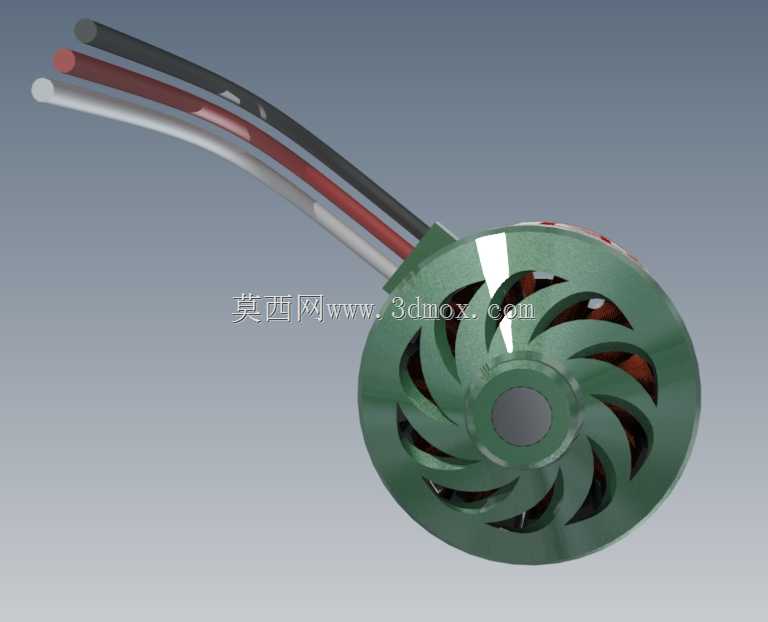

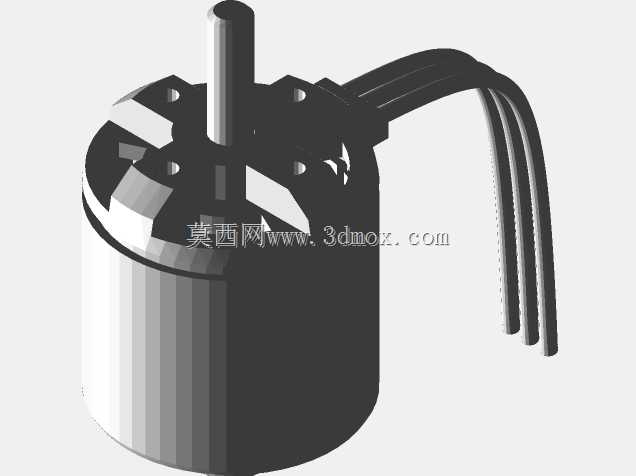

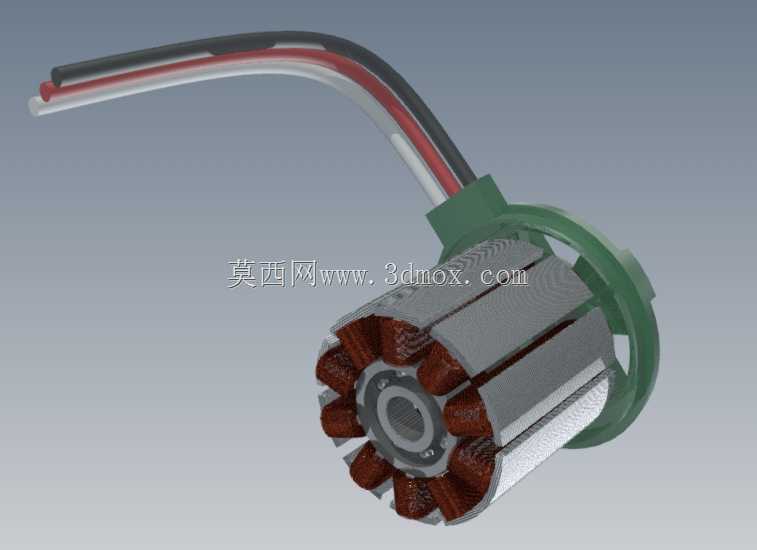

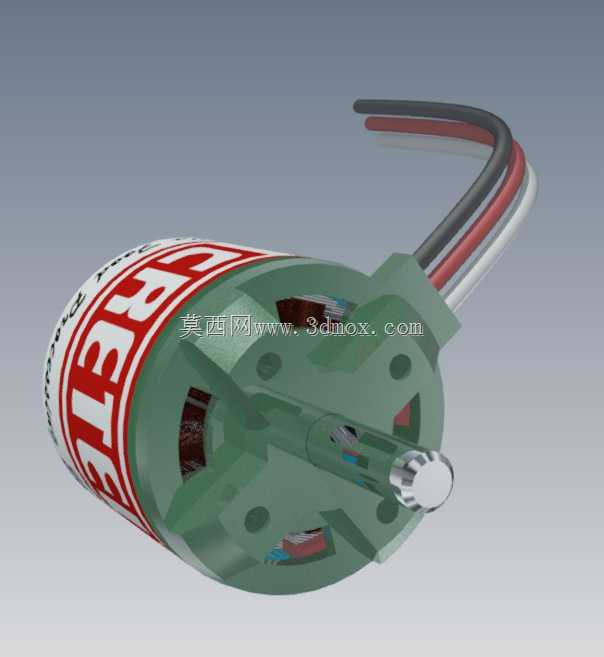

这款无刷直流电机的三维结构，主要面向小型航模、便携电动工具、桌面级小型自动化执行机构等对动力密度、响应速度有较高要求的应用场景，这类场景普遍要求动力部件在有限安装空间内输出稳定扭矩，同时具备低电磁干扰、长运行寿命的特性，适配电池供电的便携或移动类设备的动力需求。从实际用途来看，该结构可作为多旋翼航模的动力输出单元，也可适配小型手持打磨设备、微型输送机构的驱动源，相比同尺寸有刷电机，它取消了碳刷与换向器的物理接触结构，运行过程中不会产生换向火花与碳粉磨损，能够在长时间连续运行工况下保持稳定的动力输出，大幅降低日常维护的频次。在功能特性层面，该结构采用10匝定子绕组设计，对应230KV的转速特性，即每提升1V供电电压，电机空载转速对应提升230转，能够在常规锂电供电区间内输出适配小型负载的转速与扭矩，定子部分采用空心线圈排布设计，能够有效降低定子铁芯的涡流损耗，提升电能到机械能的转换效率，外转子的结构设计让转动部件包裹在定子外侧，既能够提升转子转动惯量让运行更平稳，也能借助转子外壳的旋转带动空气流动，为持续工作的绕组带走部分热量，缓解高负载下的温升问题。设计过程中，优先统一了同系列5065规格电机的外径尺寸，确保该结构能够直接适配市面上同规格电机的标准安装位，无需额外修改安装支架的开孔与固定尺寸，针对同系列电机轴径、轴长、出线方式存在多配置差异的行业现状，该结构保留了定子、绕组、转子磁轭、端盖固定位的核心通用结构，设计人员可根据实际项目的轴连接需求、安装空间余量，快速调整输出轴的长度、直径参数以及出线的防护结构，大幅缩短同系列不同配置产品的开发周期。从安装边界来看，该结构外径严格遵循5065规格电机的通用尺寸标准，定子固定端的安装孔位、端盖与转子的配合间隙都做了公差适配预留，出线端采用三线直出的结构，预留了足够的线皮弯折空间，避免安装过程中线材过度弯折导致内部线芯断裂，转子与定子的气隙控制在合理区间，既保证磁路的高效导通，也避免加工或装配误差导致转子与定子发生剐蹭，适配常规的过盈配合与粘接装配工艺，能够直接对接小批量生产的加工装配流程。
