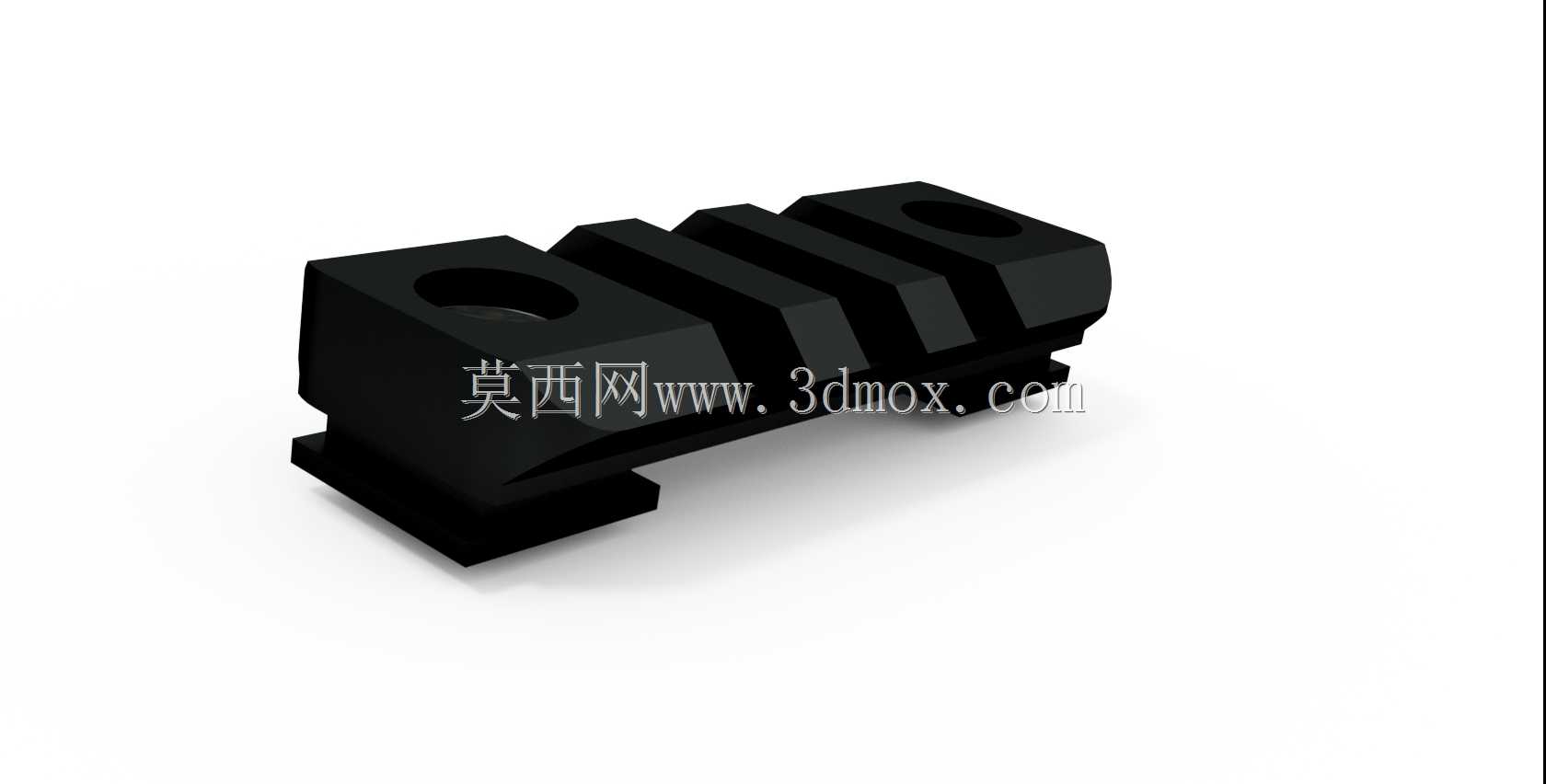

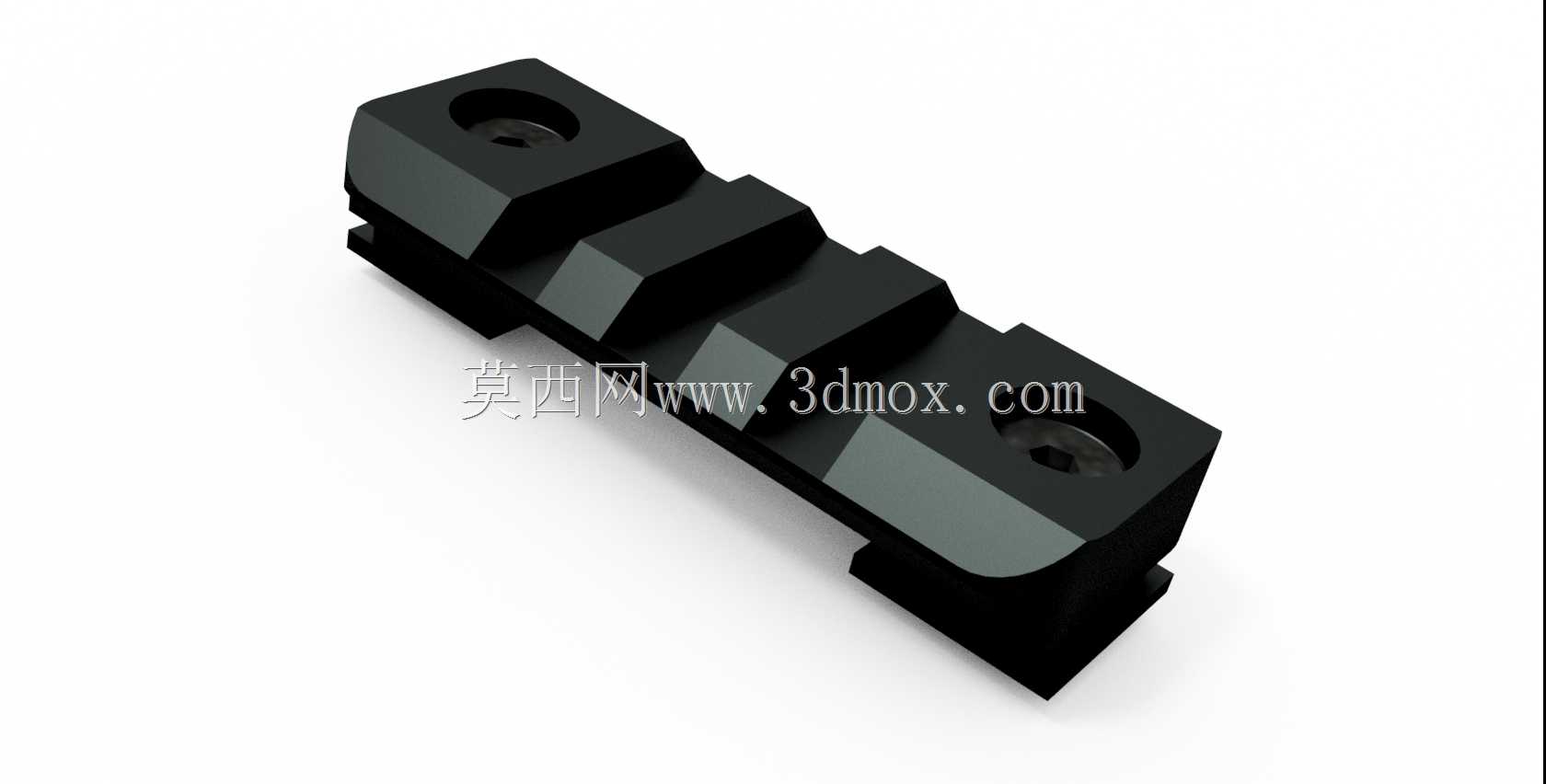

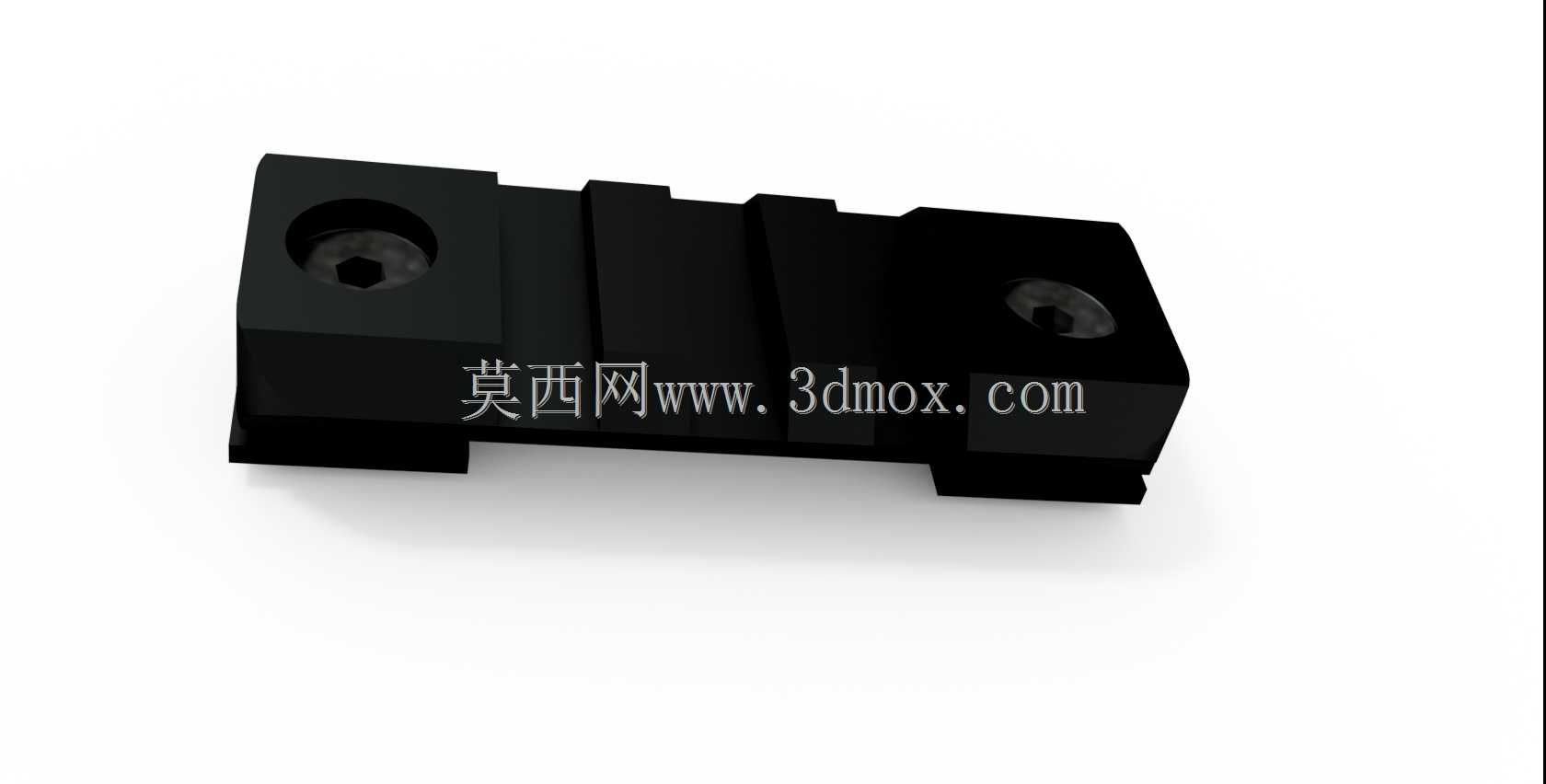

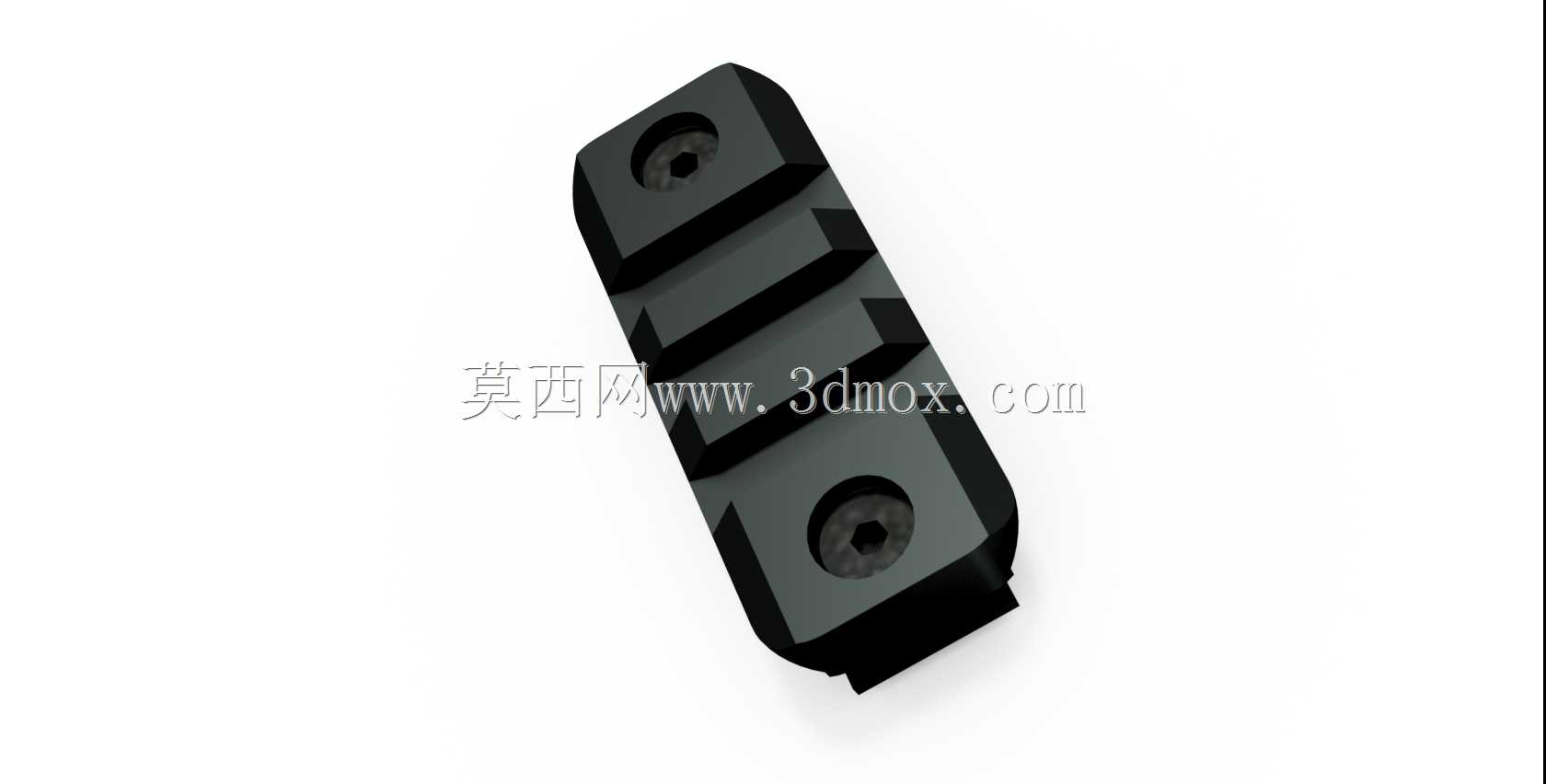

枪械战术附件用皮卡汀尼导轨结构

该结构是轻武器战术拓展领域的核心适配部件，主要应用于各类制式步枪、战术改装枪械的护木、机匣顶部及侧方位置，作为各类战术附件的统一安装基准，解决不同厂商生产的瞄准镜、战术手电、激光指示器、前握把等附件的通用安装问题，无需针对单一附件单独设计安装位，大幅提升枪械的任务适配能力，在军警作战、竞技射击、民用枪械改装场景中都有极高的普及度。从实际用途来看，该部件承担着附件定位、载荷传递、重复装夹精度保持的核心作用，当射手在不同作战场景下切换附件时，无需重新校准瞄准基线，仅通过标准的锁紧结构即可快速完成附件的拆装更换，保证作战或射击过程中的响应效率。在功能特性设计上，该结构采用等距分布的横向卡槽与凸起定位棱设计，卡槽间距、槽宽、棱高均遵循统一的战术导轨标准，能够兼容所有符合规范的战术附件锁紧结构；本体两端设计有沉头安装孔，可通过紧固件直接固定在枪械本体的安装平面上，安装后不会出现横向窜动或纵向偏移；卡槽的棱角处做了微小的倒角处理，既可以避免附件装夹时出现卡滞，也能减少反复拆装带来的棱角磨损，延长导轨的使用寿命。设计思路上，该结构优先保证装夹的刚性与重复定位精度，本体采用一体式块状结构，没有多余的镂空或减重设计，避免因结构强度不足导致射击过程中附件偏移，影响射击精度；底部的定位凸台与枪械表面的安装槽精准契合，安装时可快速定位，无需反复调整位置即可保证导轨与枪管轴线的平行度，降低安装校准的难度。外形尺寸与安装边界方面，该导轨为三段式短款结构，整体长度适配短护木的侧方或下方安装需求，宽度符合标准皮卡汀尼导轨的尺寸规范，安装孔的中心距与枪械护木上的预设安装孔位完全匹配，安装后导轨上表面与枪械本体的贴合间隙控制在极小范围内，不会出现突出过高导致附件安装后重心偏移的问题，两侧的让位结构可以避开枪械护木上的凸起结构，保证安装后贴合紧密，没有松动间隙。
