弯头熔模铸造模具结构设计方案

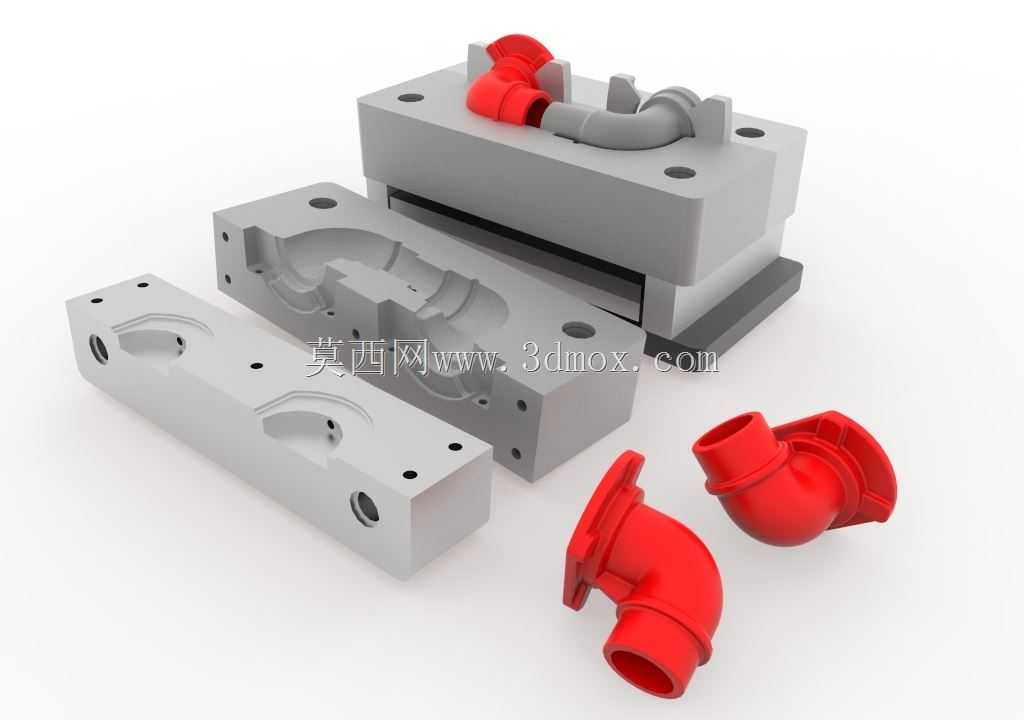

这套弯头熔模铸造模具，主要应用于小口径90°弯头的精密熔模铸造生产场景，适配水暖管路、化工流体输送、气动系统等领域的小批量或批量弯头铸件生产，能够满足铸件尺寸精度高、表面粗糙度低的成型需求，可直接用于蜡模压制工序，是熔模铸造工艺中获取合格弯头蜡模的核心工装。整套模具采用上下模对开加侧抽芯的结构布局，完全匹配弯头的90°弯转流道形态，分型面设置在弯头的轴向对称面上，能够保证开模时蜡模顺利脱出，不会出现结构卡滞、蜡件拉伤的问题。模具的成型型腔完全复刻弯头的内外轮廓，外壁的法兰连接结构、端口的承插定位结构都在型腔中做了精准的对应设计，压制出的蜡模无需大量后续修整即可直接组树进行壳模制作，能够大幅减少蜡件修整的人工成本。模具本体上设置的多组定位销孔，能够保证上下模合模时的同轴度与位置精度，避免合模错位导致的蜡模错边、壁厚不均问题，保证最终铸件的壁厚均匀性符合管路承压的使用要求。模具的安装边界适配常规小型液压压蜡机的工作台安装尺寸，模架外侧的装夹平面做了平整处理，可直接通过压块固定在压蜡机工作台上，无需额外制作适配工装。侧抽芯结构对应弯头的弯转内孔成型，抽芯行程经过精准计算，既能够保证抽芯时完全脱离蜡模内孔，又不会因为行程过大增加模具整体尺寸、浪费开模操作空间。模具的进料口设置在弯头的法兰端侧面，能够保证蜡料充型时平稳填充整个型腔，避免出现卷气、缺料、冷隔等蜡模缺陷，进料口的尺寸设计兼顾了充型效率和后续蜡件浇口去除的便利性，残留的浇口余料可通过简单修整完全去除，不会在铸件表面留下明显痕迹。整套模具的结构设计充分考虑了熔模铸造的生产操作习惯，开合模动作顺畅，日常清理维护便捷，能够在长期重复的压蜡作业中保持稳定的成型精度，有效提升弯头铸件的生产合格率，降低生产过程中的工装损耗。
