2.54mm间距2针直插式接线端子结构

这款2针直插式接线端子是PCB板端电路连接场景中极为常用的基础连接件，广泛应用于工控控制板、小型电源模块、传感信号采集板、消费类电子控制板等各类需要实现导线与电路板可靠电气连接的场景，能够替代传统焊接导线的连接方式，大幅提升现场接线、后期维护的操作效率，降低接线错误率。

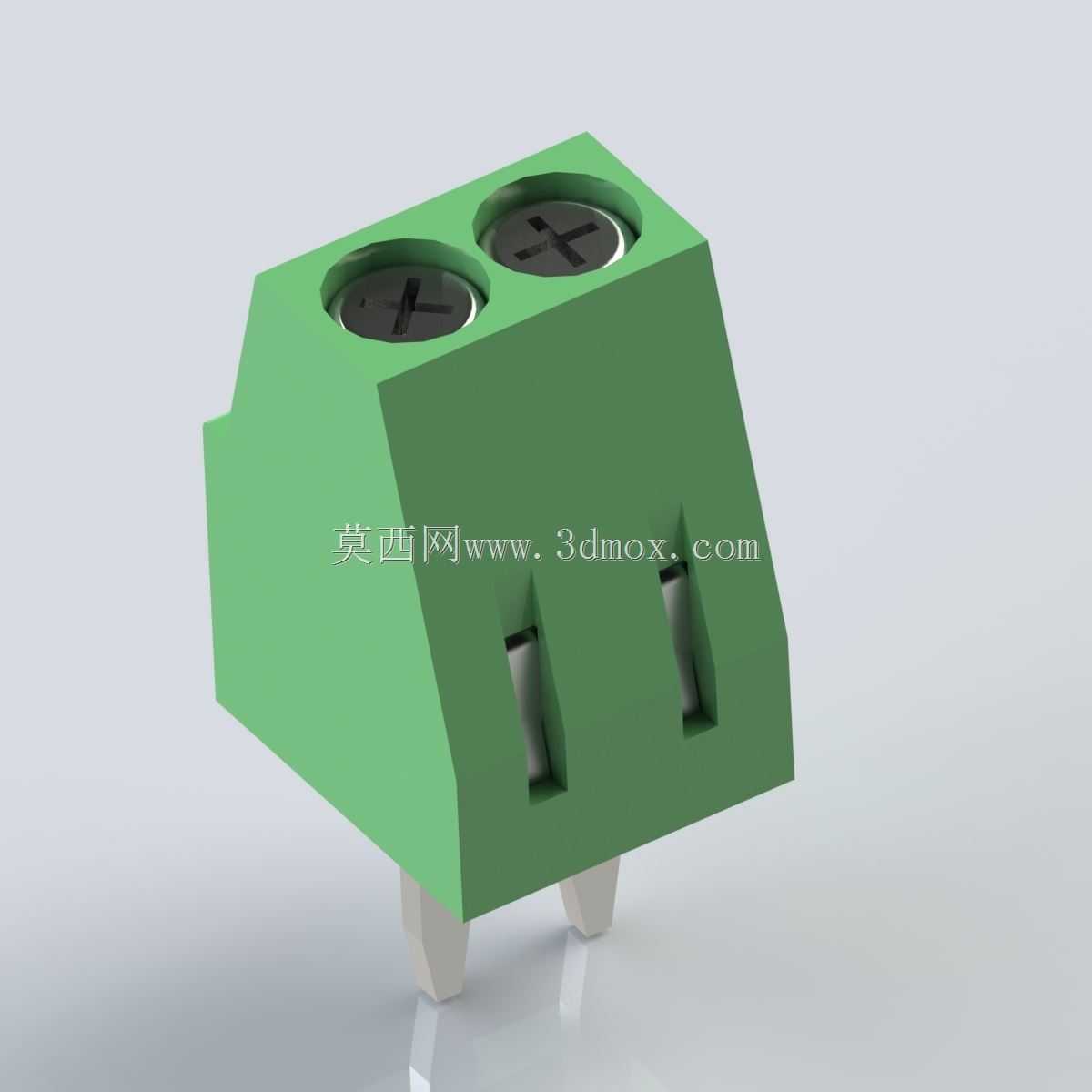

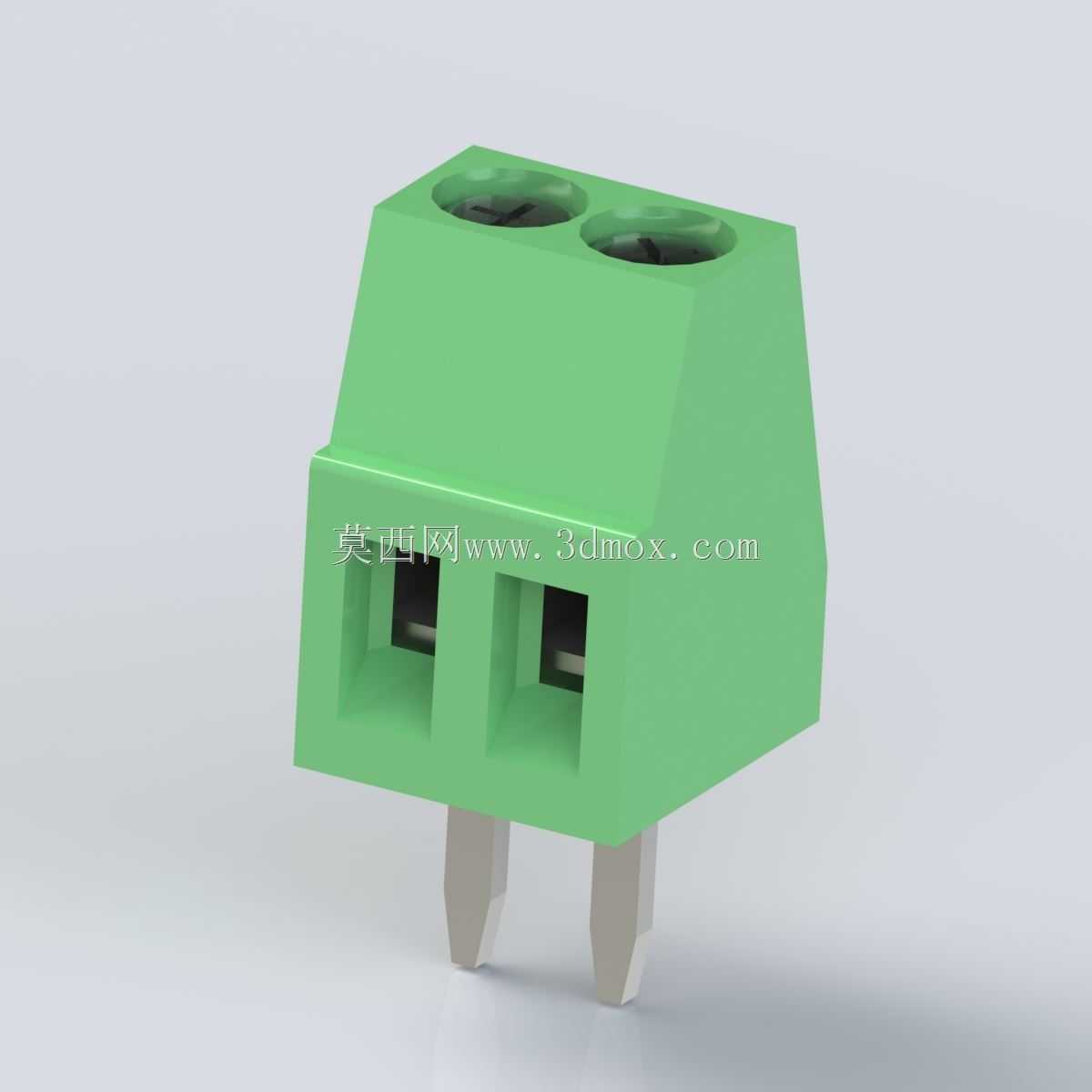

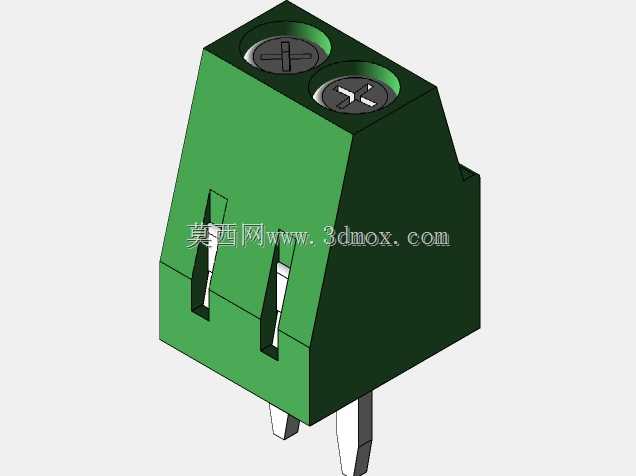

从实际用途来看，该端子主要承担导线与PCB板之间的电流、信号传输衔接作用，上方两个圆形进线孔可插入剥去绝缘层的单股或多股导线，通过孔内内置的锁紧螺丝旋转下压，即可将导线牢牢压接在端子内部的导电金属件上，实现稳定的电气导通；下方两根直插式金属引脚可直接插入PCB板对应位置的安装孔，通过波峰焊或手工焊接固定在电路板上，完成端子与板上线路的连通。

在功能特性设计上，该端子采用2.54mm的标准针距，适配行业通用的PCB孔位排布规范，可与同间距的排针、排母等接插件孔位兼容，通用性极强；主体绝缘外壳采用绿色工程塑料注塑成型，具备良好的绝缘性能与阻燃特性，能够有效避免相邻接线位之间的短路风险，同时具备一定的抗形变能力，可承受常规接线时的螺丝锁紧力度，不会出现外壳开裂的问题。

设计思路上，这款端子采用斜式进线的结构造型，相比垂直进线的端子，在安装到PCB板后，导线可从斜上方接入，能够有效降低整体安装后的垂直高度，适配内部空间较为紧凑的设备外壳，避免出现端子与外壳干涉的问题；同时外壳两侧做了平直的定位边，在PCB上排布多组同规格端子时，可紧密贴合排列，不会出现错位间隙，方便多回路接线的整齐排布。

从外形尺寸与安装边界来看，该端子引脚间距严格控制为2.54mm，单组2位端子的整体宽度适配2倍标准针距尺寸，引脚长度满足常规PCB板厚的焊接需求，插入PCB后引脚露出板底的长度适配常规波峰焊的工艺要求，不会出现引脚过短焊接不牢、过长导致焊盘连锡的问题；端子顶部的螺丝锁紧孔位置居中，使用常规十字螺丝刀即可完成锁紧操作，操作空间预留充足，不会出现相邻端子干涉螺丝刀操作的情况；底部的定位凸台可在焊接前卡入PCB的对应定位孔中，避免焊接过程中端子出现偏移歪斜，提升焊接装配的良率。
