山地自行车花鼓轮毂结构设计方案

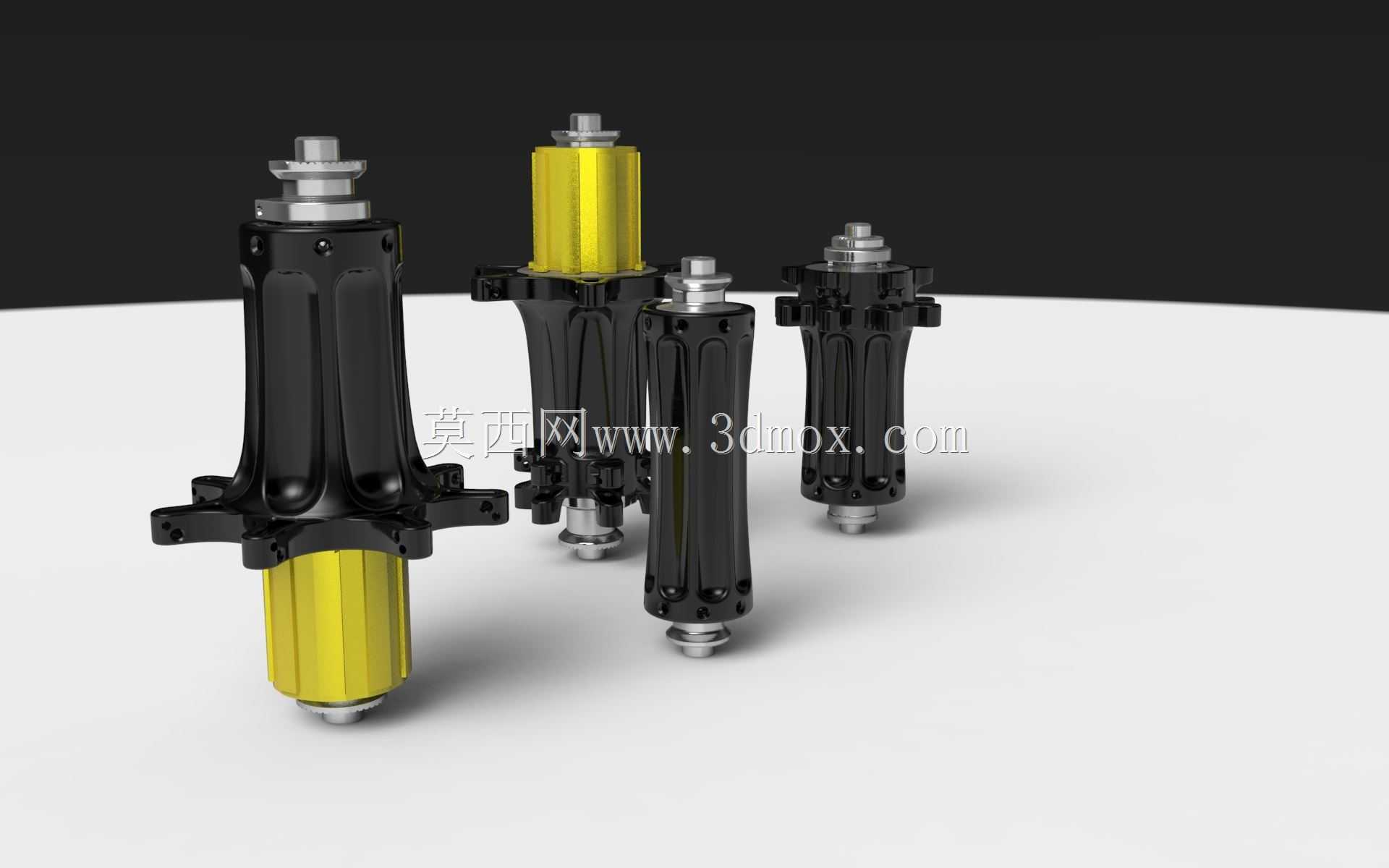

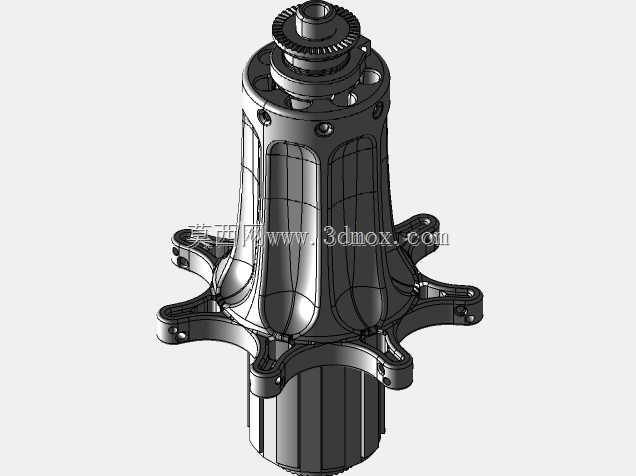

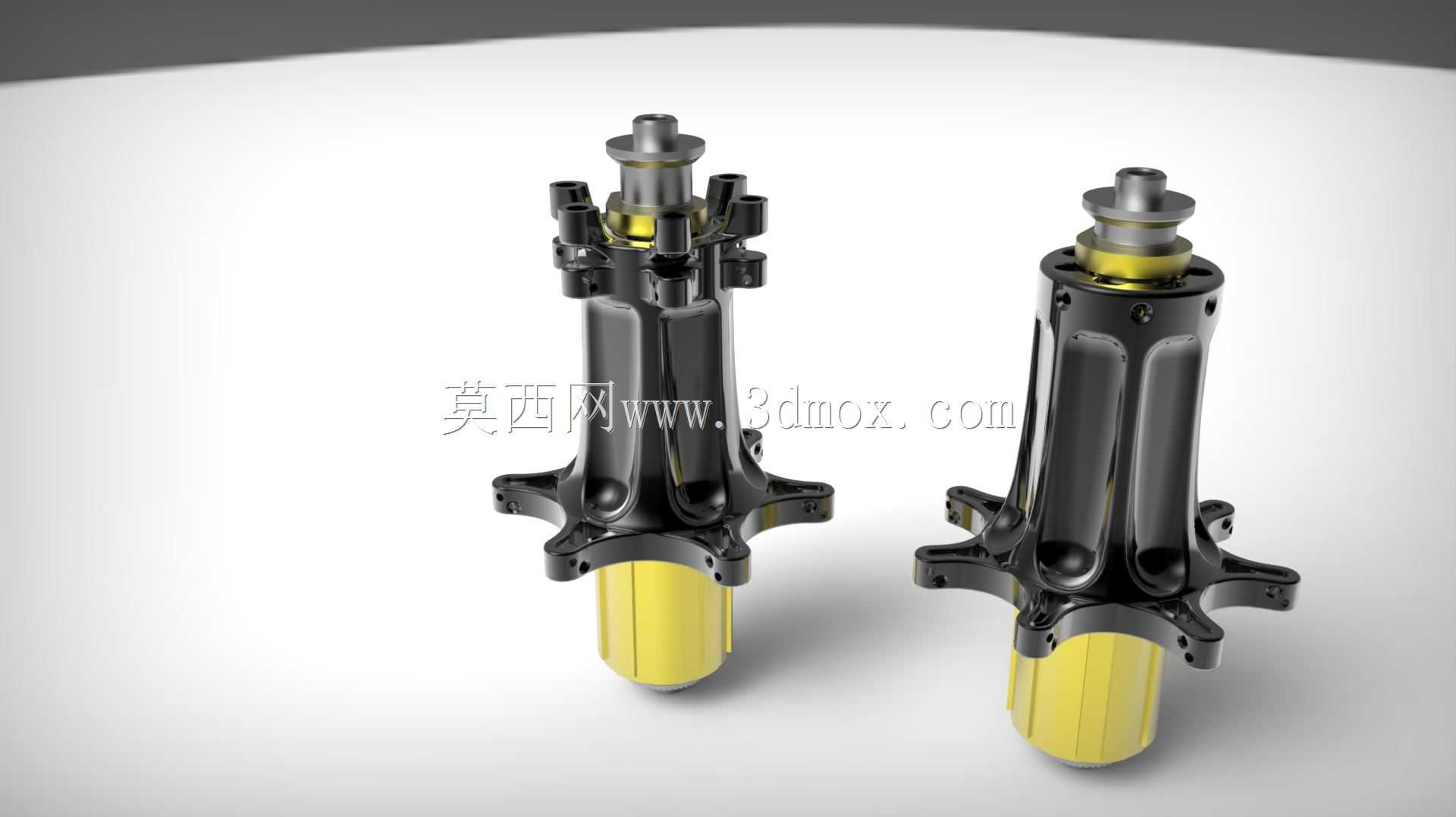

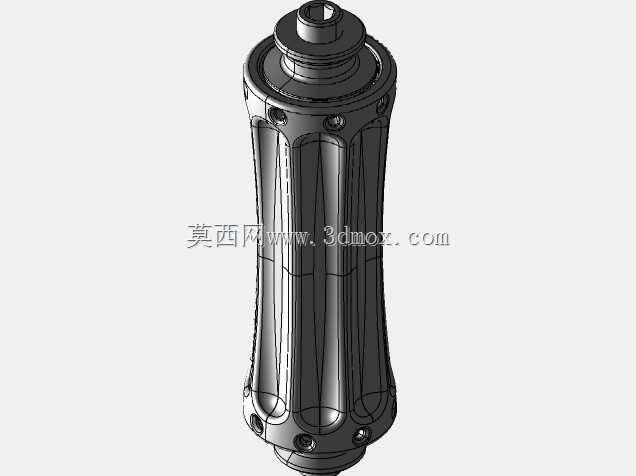

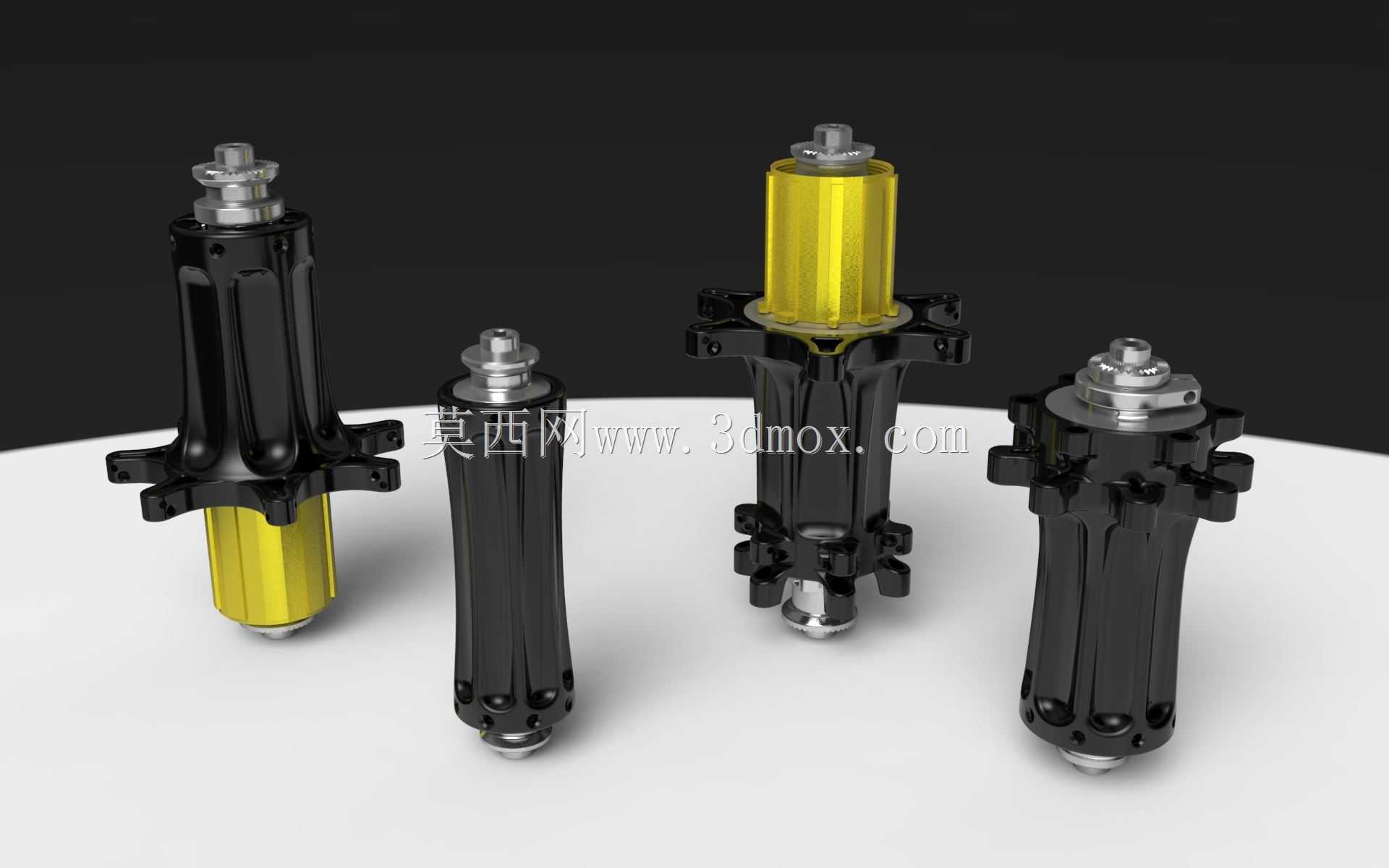

本次设计的自行车花鼓轮毂，是山地自行车轮组的核心承载与传动部件，主要应用于山地越野、城市通勤、公路骑行等多场景自行车轮组装配环节，承担连接轮圈辐条、支撑车轴转动、传递踩踏动力的核心作用，是决定轮组转动顺滑度、承载强度与骑行可靠性的关键部件。设计过程中首先针对不同骑行场景的载荷特性做了针对性适配，针对越野场景的颠簸冲击载荷，优化了花鼓主体的受力结构，将法兰盘位置做了加厚过渡处理，避免辐条安装位在持续冲击下出现应力开裂问题；针对日常通勤场景的低维护需求，优化了轴档与轴承的配合公差，降低日常使用中的保养频次。产品主体采用轴对称结构设计，轴心贯穿花鼓主体中心，两端预留标准轴档安装位，可兼容快拆杆与桶轴两种主流锁紧结构，适配不同规格的自行车前叉与后叉安装尺寸；花鼓两端的法兰盘预留均匀分布的辐条孔位，可适配直拉辐条与弯头辐条两种编轮方式，满足不同轮组刚性需求的装配要求。外观上采用流线型的柱体设计，主体外壳做了多道内凹的加强筋结构，在不额外增加整体重量的前提下提升壳体的抗扭与抗冲击性能，部分外露结构做了亮色撞色处理，兼顾视觉辨识度与装配区分度。安装边界方面，轴心长度符合主流山地车与公路车的开档尺寸标准，法兰盘的间距与直径参数匹配常规26寸、27.5寸、29寸轮圈的编轮角度要求，安装时无需额外改动车架或轮圈结构，可直接替换同规格的传统花鼓产品。功能设计上，内部预留了标准轴承的安装腔体，可适配密封深沟球轴承与培林结构，转动过程中可有效阻挡泥水、灰尘进入内部转动副，在雨天、泥泞越野场景下仍能保持稳定的转动性能；塔基位置预留了标准飞轮安装位，可兼容多速别卡式飞轮的装配，满足不同变速系统的适配需求。整体结构在保证结构强度的前提下尽可能做了轻量化优化，壳体部分去除了非受力区域的冗余材料，在满足大冲击载荷使用要求的同时降低了轮组整体的转动惯量，提升骑行过程中的加速响应速度。
