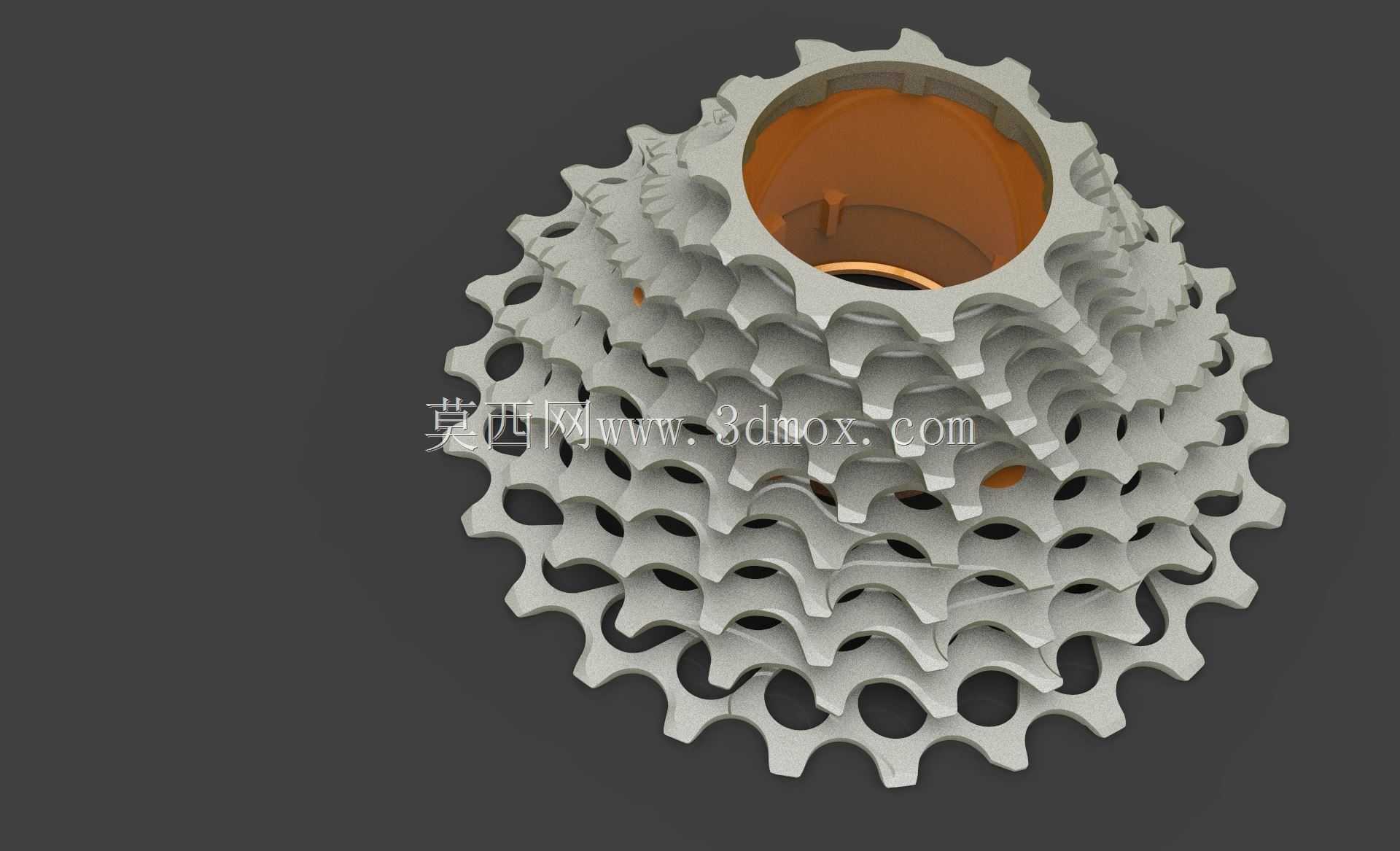

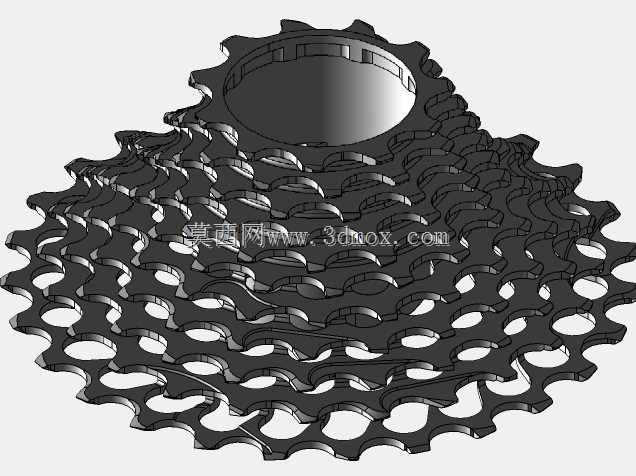

自行车11速塔式飞轮传动结构设计

这款11速塔式飞轮是公路自行车、山地自行车变速传动系统的核心承载部件，主要应用于专业运动自行车、中高端民用代步自行车的后轮花鼓安装位，承担动力传递、变速档位切换的核心功能，是骑行过程中调节踩踏扭矩、适配不同路况骑行需求的关键结构件。在实际骑行场景中，飞轮通过与链条、前牙盘的配合，实现不同齿比的切换，当骑行者面对爬坡路段时，可切换至大直径齿片获得更低传动比，降低踩踏发力强度；面对平路冲刺路段时，可切换至小直径齿片获得更高传动比，提升骑行速度，整套结构的设计精度直接决定了变速流畅度、传动效率与骑行体验。从功能特性来看，该飞轮采用多层塔式堆叠结构，从靠近花鼓侧到外侧，齿片直径逐次递减，共设置11片不同齿数的链轮片，覆盖了宽范围的齿比区间，能够满足全场景骑行的档位需求；每一片齿片都经过齿形优化，齿尖做了导向倒角设计，能够在变速过程中引导链条平稳完成跨片切换，避免出现跳齿、掉链、卡链的问题，同时齿片表面做了镂空减重设计，在保证结构强度的前提下尽可能降低旋转重量，减少骑行过程中的动力损耗。从设计思路来看，整套结构采用一体式数控铣削成型的盒式设计，内圈设置与花鼓塔基匹配的花键卡槽，安装时可直接套入标准规格的花鼓塔基，通过锁盖完成轴向固定，安装边界完全适配主流规格的自行车后轮花鼓，无需额外改装即可直接替换同规格的原厂飞轮；设计过程中充分考虑了不同齿片之间的间距精度，每一片齿片的轴向位置都经过严格校准，保证链条在任意档位下都能与齿片完全啮合，减少传动过程中的摩擦损耗与异响，同时移位细节处做了平滑过渡处理，避免应力集中导致的齿片断裂、变形问题，提升结构的使用寿命。从安装边界来看，该飞轮的内孔花键尺寸、轴向堆叠总宽度、最大齿片外径都严格遵循自行车行业通用的11速飞轮安装标准，能够兼容市面上绝大多数支持11速变速系统的自行车轮组，安装后与车架后叉、变速导轮的间隙处于合理区间，不会出现蹭叉、变速限位异常的问题，齿片的厚度设计也匹配11速专用链条的宽度，保证啮合过程中的贴合度，减少传动过程中的动力损失。
