DIN5480标准内外复合渐开线花键轴

这款花键轴结构是机械传动系统里承担扭矩传递、轴毂精准对接的核心连接部件，主要适配需要同轴传动、可轴向滑移或刚性固定的轴系连接场景，在工业减速机、工程机械传动箱、机床进给机构、重型设备动力输出单元中都有广泛应用，能够在紧凑的安装空间内实现大扭矩的稳定传递，相比普通平键连接，它的齿面接触面积更大，载荷分布更均匀，能承受更高的冲击载荷与交变载荷，同时具备优秀的对中精度，可有效降低传动过程中的偏磨、振动问题，提升整套传动机构的运行稳定性与使用寿命。

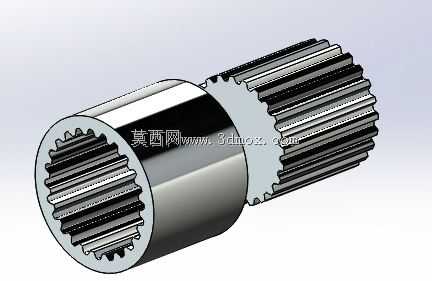

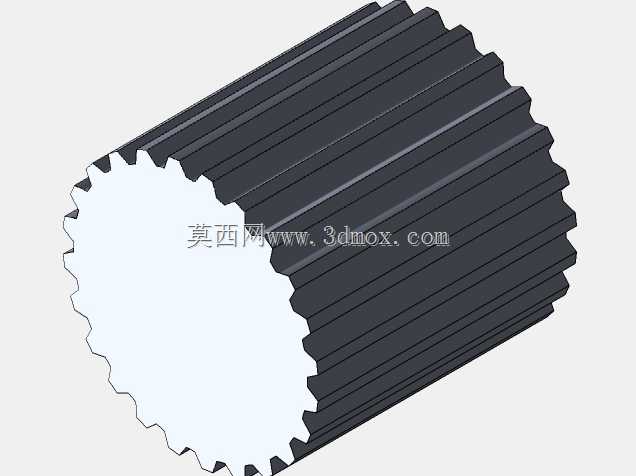

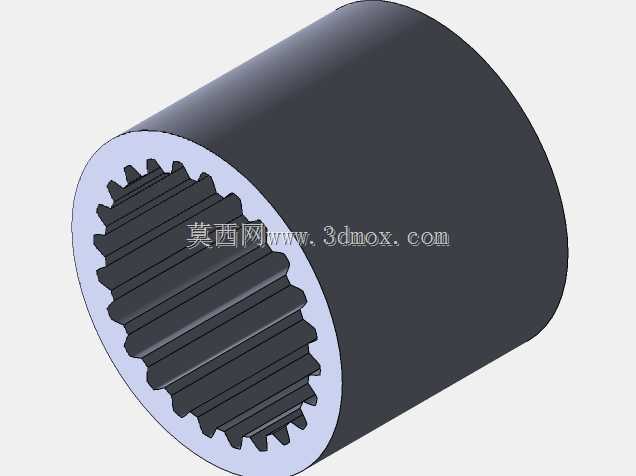

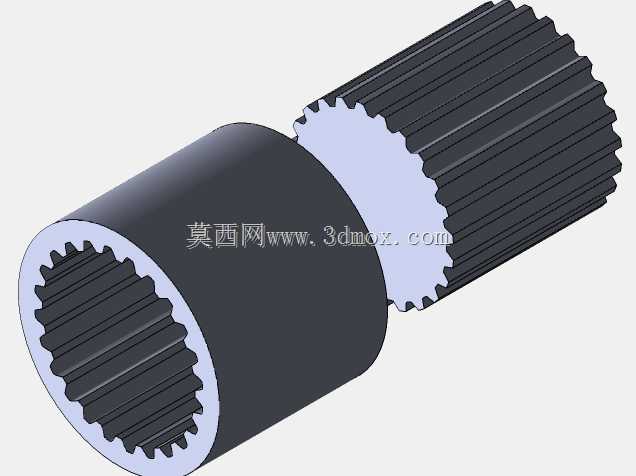

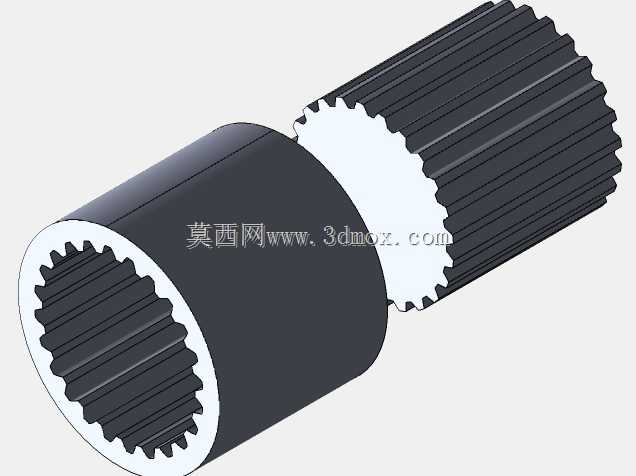

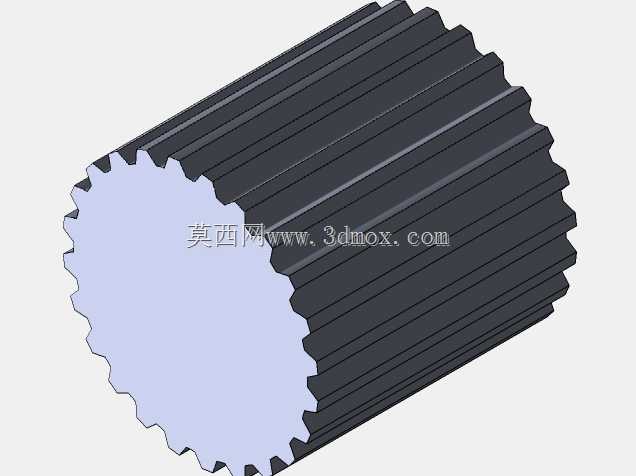

从结构设计来看，该零件采用内外花键复合的结构形式，一端为内渐开线花键孔，可与配套的外花键输出轴实现啮合对接，另一端为外渐开线花键轴段，能够插入轮毂的内花键槽中完成装配，实现动力从输入端到输出端的同轴传递。设计过程中严格遵循DIN5480花键标准进行齿形参数匹配，齿廓采用渐开线齿形，齿向精度、齿形公差都经过严谨校核，既保证啮合过程中齿面接触均匀，避免局部应力集中导致的齿面磨损、崩齿问题，也能保证装配时的顺畅性，不会出现卡滞、别劲的情况。零件的光轴过渡段做了合理的圆角处理，消除应力集中隐患，提升零件在交变载荷下的抗疲劳强度，外花键段的齿端做了倒角引导，方便装配时快速对准花键槽，降低装配难度。

从安装边界与尺寸适配来看，该零件的公称适配直径为50mm，齿宽尺寸为24mm，配合精度等级为H8，能够满足中等精度以上的传动装配要求，安装时需要保证对接的内外花键齿形参数完全匹配，装配前清理齿面毛刺与杂物，涂抹适配的润滑脂减少初期磨损，装配后需检查花键副的啮合侧隙在合理区间，既不能侧隙过大导致传动冲击、回差超标，也不能侧隙过小导致运转卡滞、温升异常。在实际使用场景中，这类复合花键轴常用来连接两个不同安装位的传动部件，或是作为动力转接单元，匹配不同规格的花键接口，省去额外的转接套零件，让传动结构更加紧凑，减少传动链的零件数量，降低整体故障率。它既可以实现固定连接的刚性扭矩传递，也可以在花键副预留合适侧隙的情况下，实现轴上零件的小范围轴向滑移，适配变速箱换挡、离合机构这类需要轴向移动的传动需求，齿面经过合理的硬化处理设计后，能够承受长期反复的载荷冲击，适配高频率启停、正反转切换的复杂工况。
