小型嵌入式数字定时开关L701结构设计

这款小型数字定时开关是面向低压电气控制场景开发的紧凑型计时控制器件，可广泛应用于商用照明自动管控、小型家电定时启停、户外亮化工程时段控制、养殖设备周期运行、广告灯箱定时通断等多种需要精准时间控制的低压配电场景，能够替代传统机械式定时器，实现更高精度、更灵活的时段编程控制，帮助用户降低无人值守场景下的电能损耗，提升设备运行的自动化程度。

该器件核心功能是通过内置数字计时模块，支持用户自定义设置多组通断时段，可实现按日、按周循环的定时开关控制，部分衍生版本还支持倒计时临时控制功能，能够适配不同场景下的差异化控制需求；相比传统同功能产品，这款定时开关采用了超薄圆形嵌入式结构设计，整体体积十分小巧，能够适配狭窄的安装空间，无需占用过多的柜体或面板安装位置。

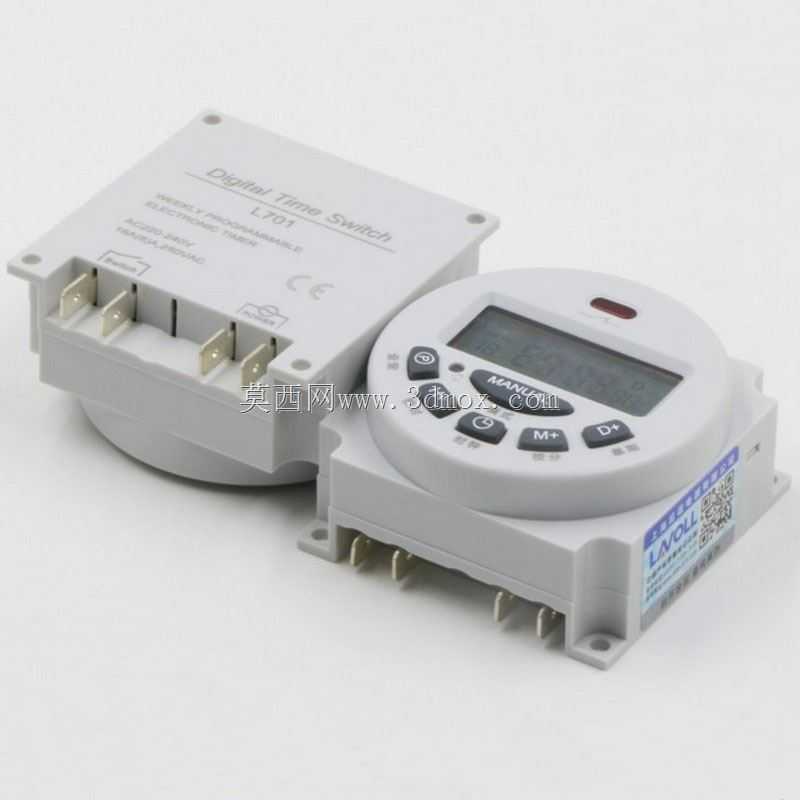

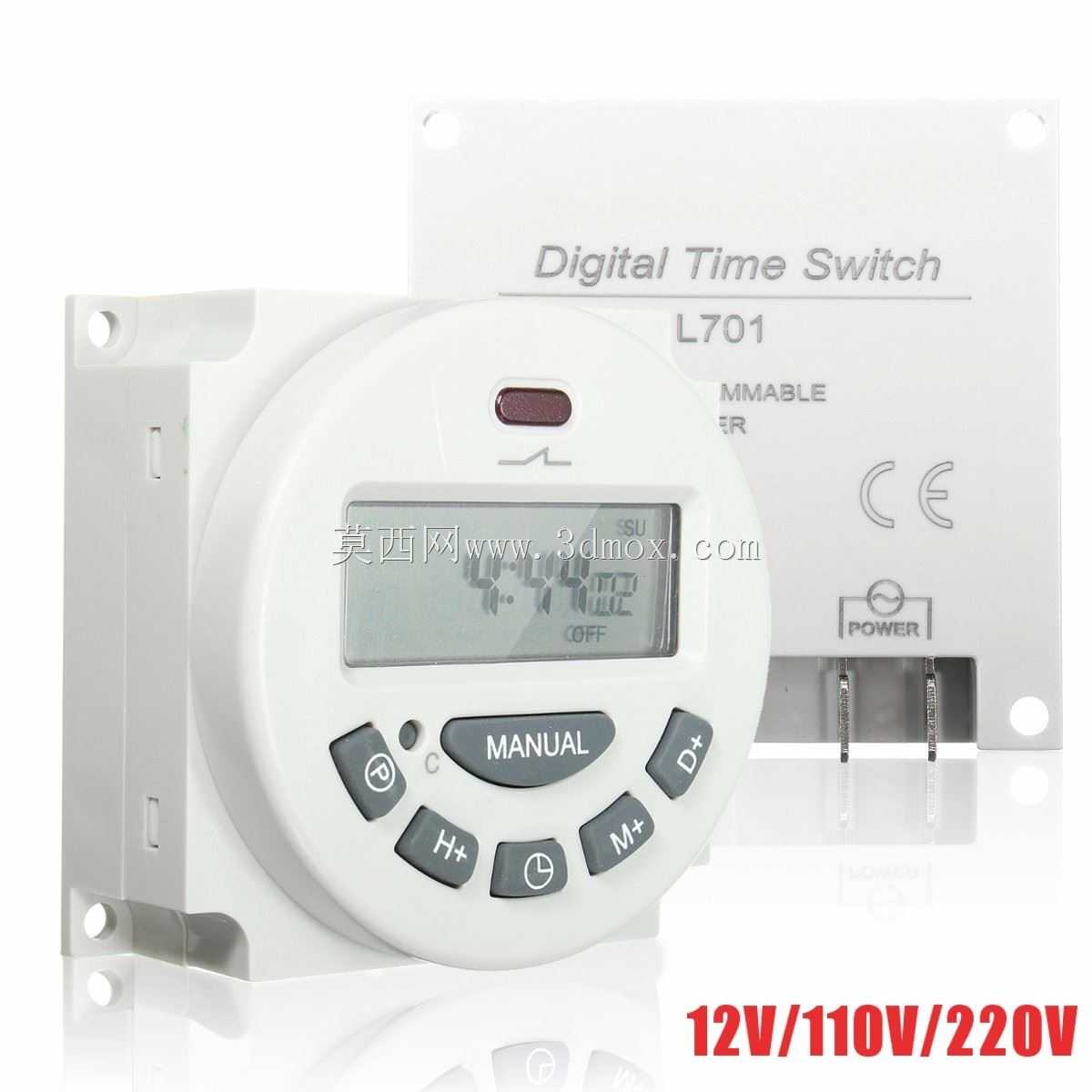

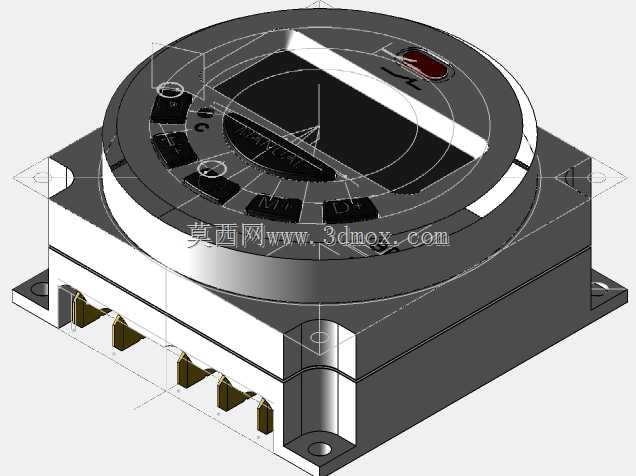

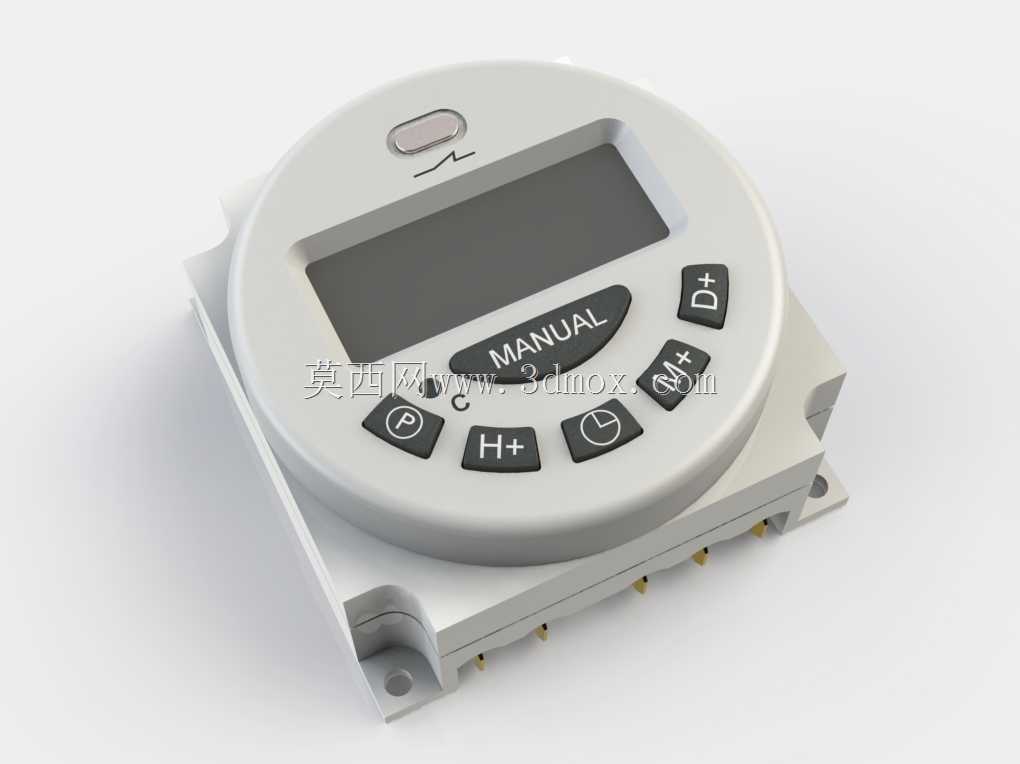

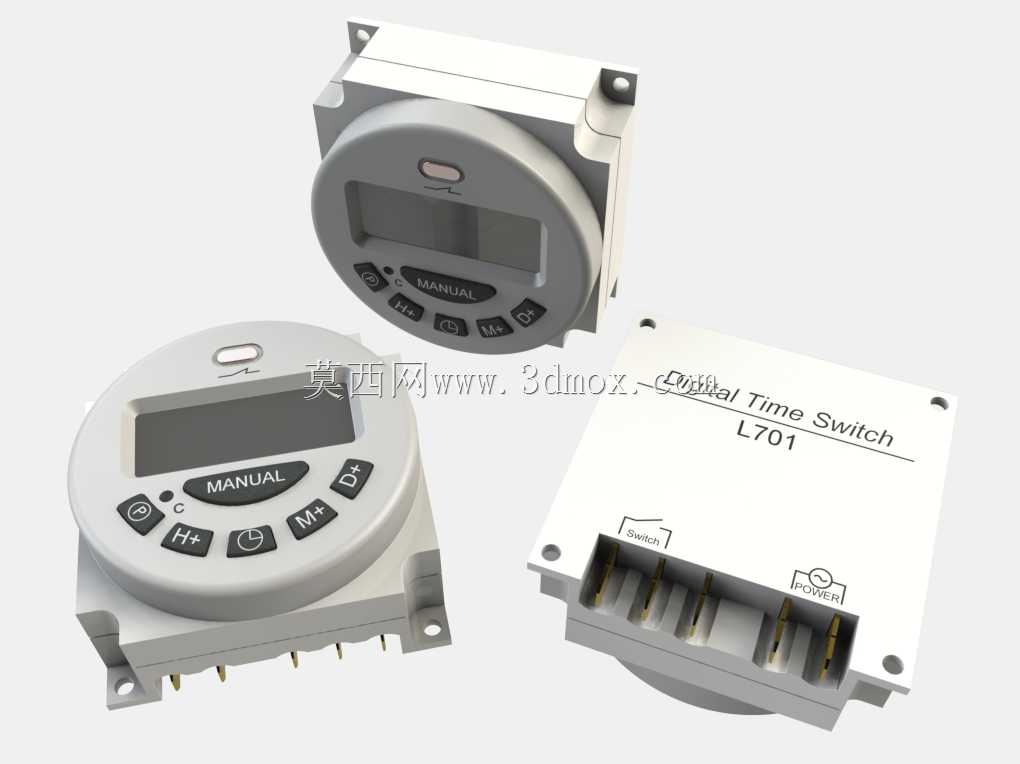

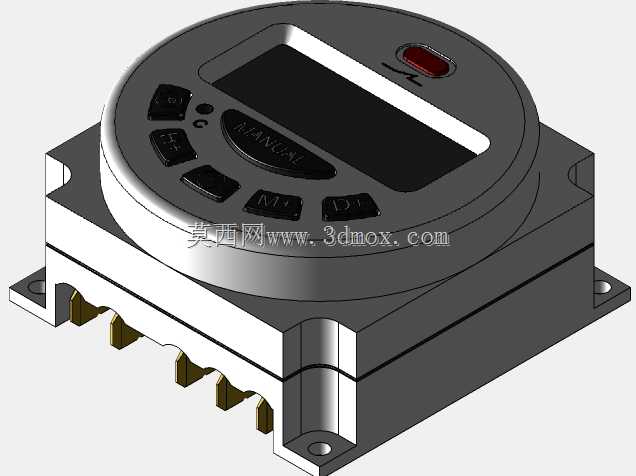

在设计过程中，设计人员参考了市面主流同类型产品的通用安装尺寸，同时结合实物样品的实际测绘数据完成结构建模，整体外壳采用阻燃工程塑料材质的设计思路，正面集成了液晶显示区域与功能操作按键，用户可通过按键快速完成时段设置、模式切换、手动强制通断等操作，显示区域可直观呈现当前时间、设置时段、运行状态等信息，降低用户的操作学习成本；接线端设置在器件背部，采用直插式接线结构，能够适配常规低压导线的快速压接，降低现场安装的接线难度。

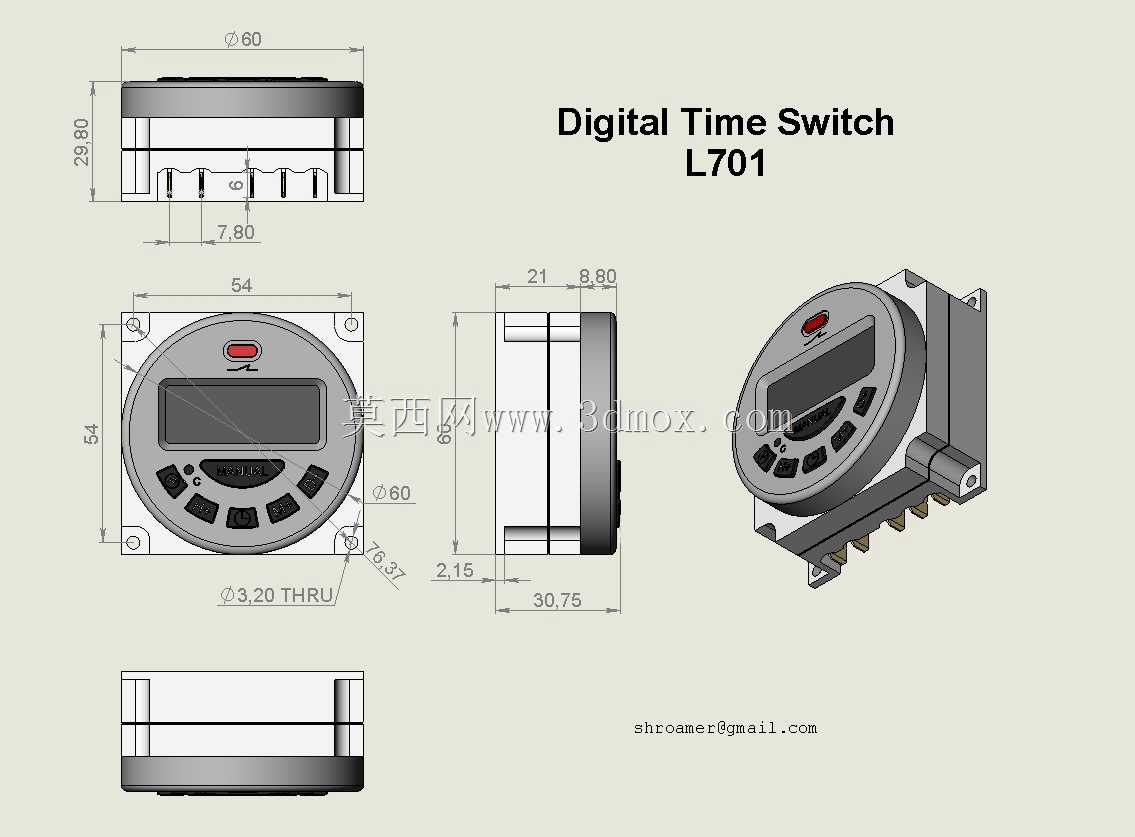

从外形尺寸与安装边界来看，该器件整体正面为直径60mm的圆形结构，主体厚度仅29.80mm，背部嵌入安装部分的直径为54mm，安装固定孔位的中心距为54mm，固定孔采用直径3.2mm的通孔设计，可适配M3规格的安装螺丝完成固定；器件侧面的接线区域总厚度为30.75mm，突出安装面板的部分厚度仅8.80mm，嵌入面板内部的深度为21mm，安装时仅需在面板上开设对应尺寸的圆形安装孔，即可完成快速嵌入式安装，不会在面板外侧留下过多突出结构，兼顾安装后的整体美观度；背部接线端的引脚间距经过优化设计，可避免接线后出现导线相互干扰的问题，同时预留了足够的接线操作空间，方便施工人员在狭小的柜体空间内完成接线作业。整体结构设计充分考虑了实际安装与使用的各类细节，能够适配多数低压控制场景的安装需求。
