蓝色螺钉式两线接线端子结构设计

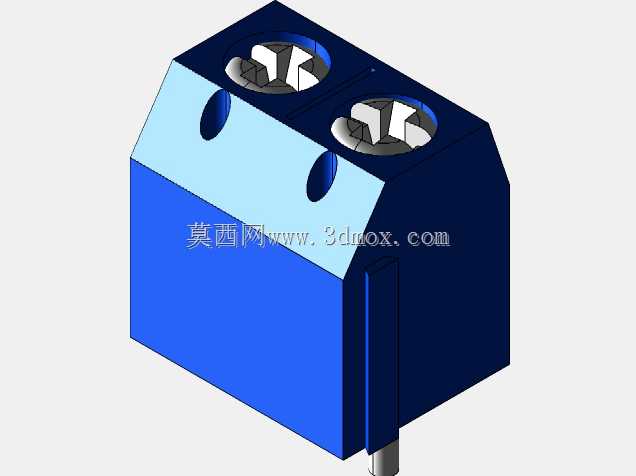

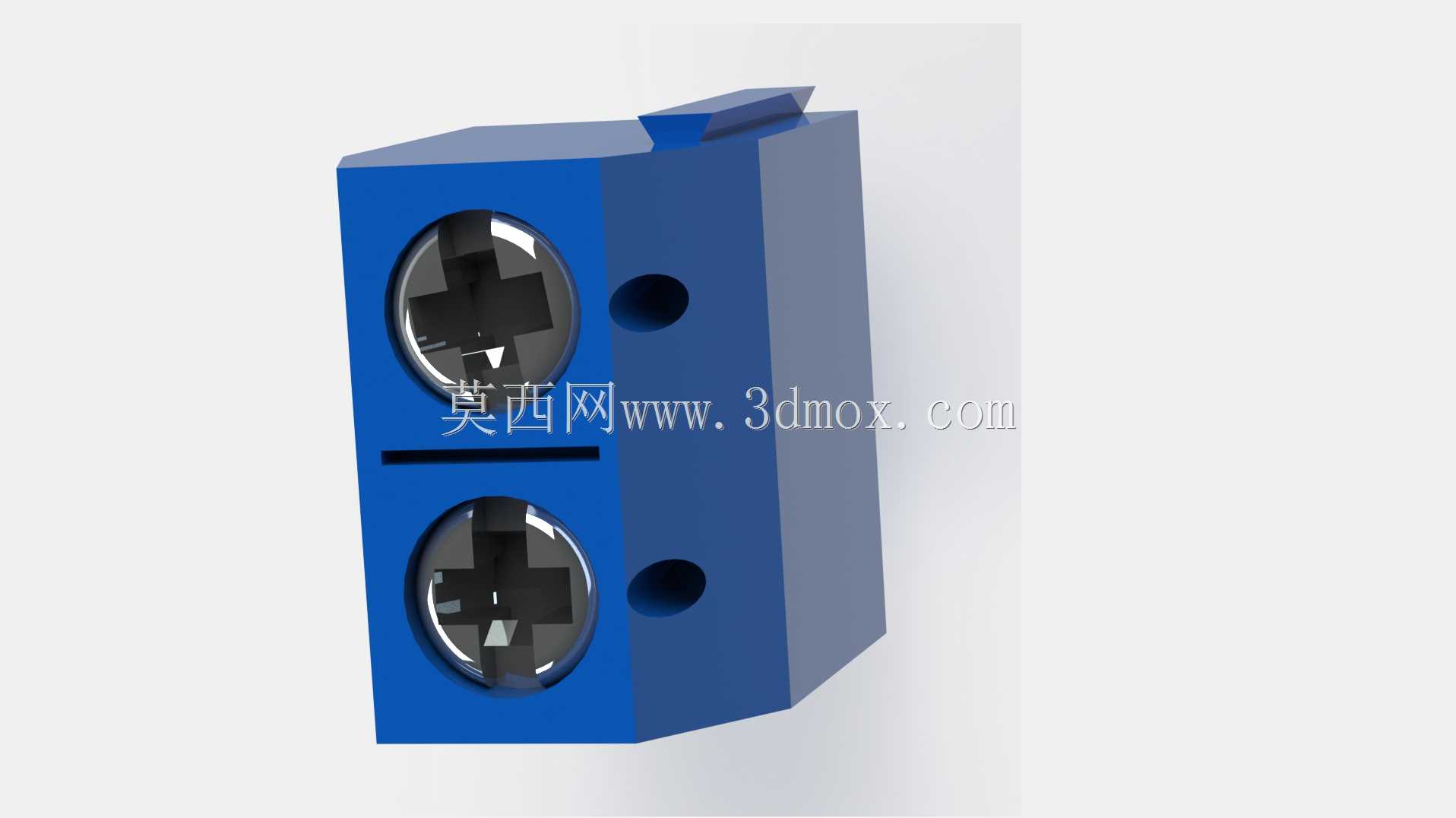

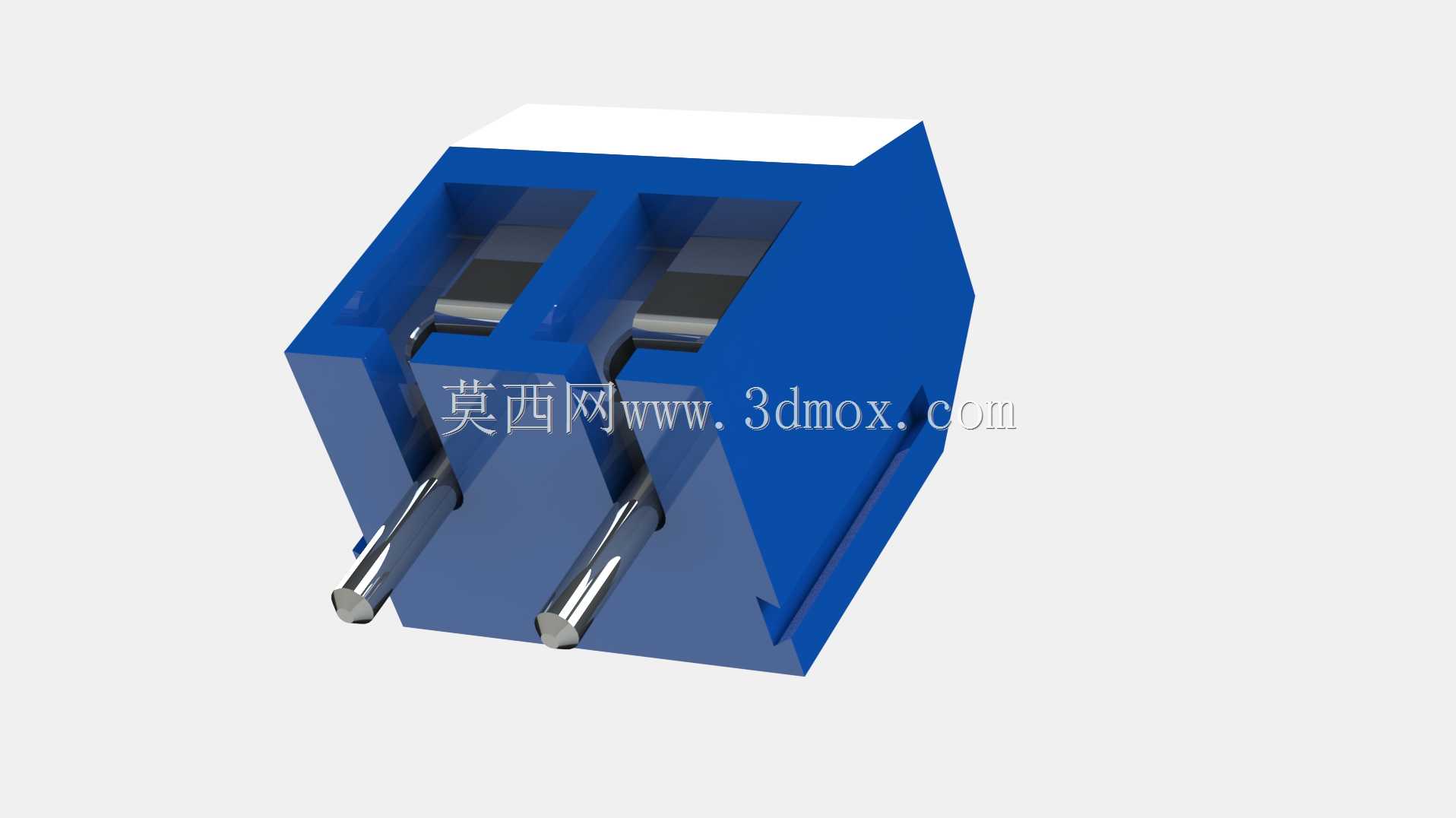

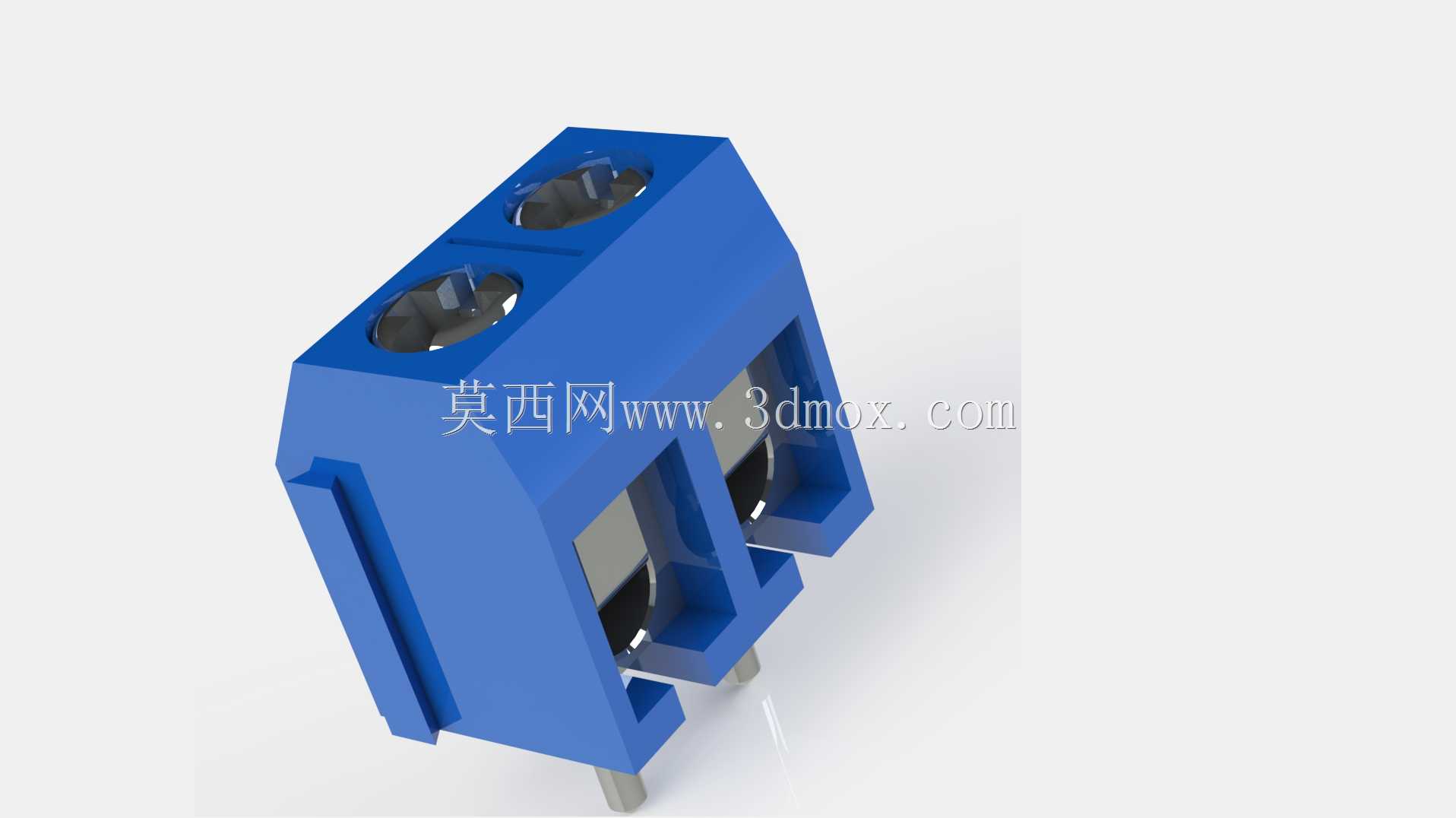

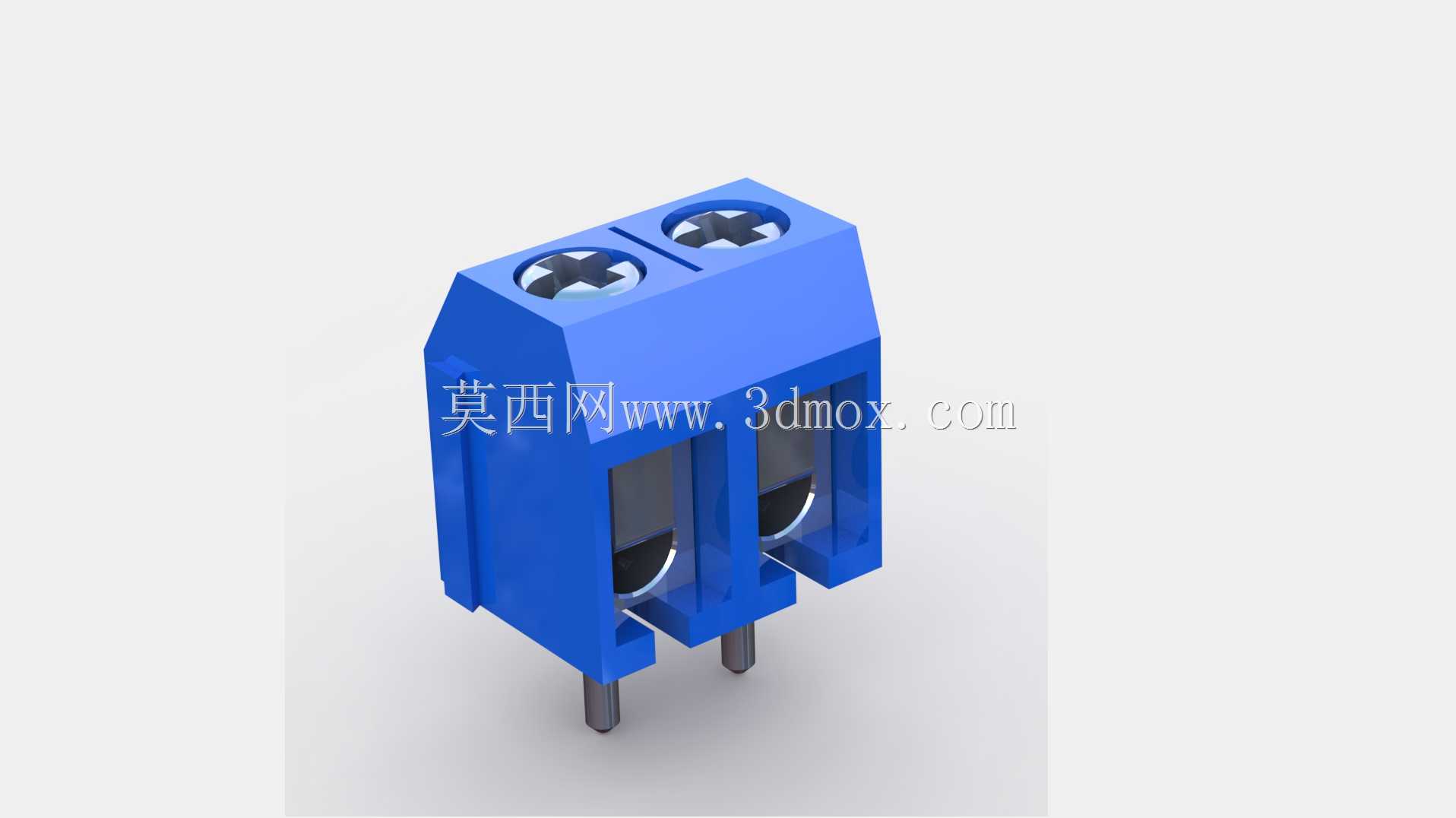

这款两线接线端子是电气连接领域的基础通用配件，主要应用在低压配电线路、小型工控设备内部接线、PCB板载电路连接、民用电器线路接驳、照明灯具接线等场景中，承担导线与导线、导线与电路板之间的可靠导通与固定作用，是电气回路搭建中不可或缺的基础连接部件。在实际使用场景里，这类端子可以替代传统的导线绞接、焊锡连接方式，大幅提升现场接线的效率，同时降低后期线路维护的难度，无论是设备生产厂的流水线装配，还是现场电气改造的零散接线作业，都能通过这类端子快速完成线路的分接、续接操作，避免裸线连接带来的接触不良、短路、松脱等安全隐患。从功能特性来看，这款端子采用螺钉压接的锁紧结构，顶部的两个金属螺钉可以通过旋转向下施压，将插入端子腔体内的导线线芯牢牢压在下方的金属导电件上，压接力度可以通过螺钉旋入深度灵活调整，能够适配不同线径的单股或多股铜芯导线，压接完成后导线的抗拉脱能力强，接触电阻低，长期通电运行时不会因为接触虚接产生异常发热，保障电气回路的运行稳定性。端子底部带有两个直插式引脚，可以直接插入PCB电路板对应的安装孔内，通过波峰焊或手工焊接的方式固定在板面上，实现板载电路与外部导线的快速连接，无需额外的固定结构即可完成安装。在设计思路上，这款端子的绝缘外壳采用蓝色工程塑料注塑成型，材料具备良好的绝缘性能与阻燃特性，能够耐受日常电气运行中的温度变化，同时具备一定的机械强度，避免安装或使用过程中外壳开裂导致的触电风险。外壳的腔体结构做了分隔设计，两个接线位之间有独立的绝缘隔断，避免两个接线位的导线线芯意外触碰造成短路故障，同时腔体的开口尺寸做了优化，既可以方便导线插入，又能在螺钉锁紧时限制线芯的偏移，保证压接位置准确。外形尺寸方面，这款两位端子整体结构紧凑，宽度适配常规PCB板的接线位排布间距，引脚间距符合通用板载接线端子的标准尺寸，安装时不需要在电路板上额外调整孔位，可以直接替换同规格的其他同类型端子，安装边界清晰，不会占用电路板上过多的布线空间，相邻端子之间可以紧密排布，适合在空间有限的小型控制板、电源板上密集安装使用。端子的侧面带有导向卡槽，多组端子并排安装时可以通过卡槽互相嵌合定位，保证整排端子安装整齐，引脚对位准确，提升批量焊接的装配效率。
