基于止动轭机构的双缸空气压缩装置

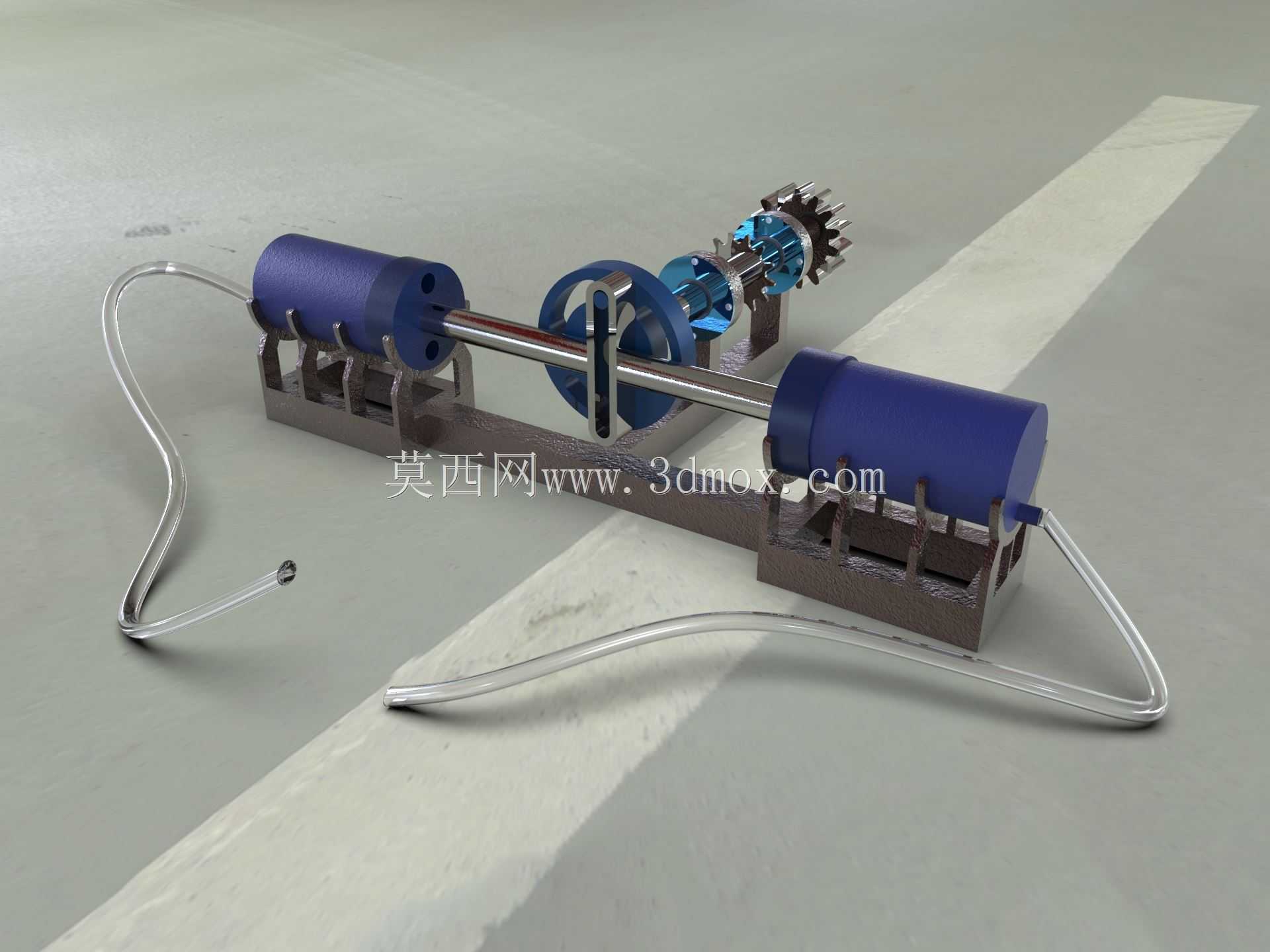

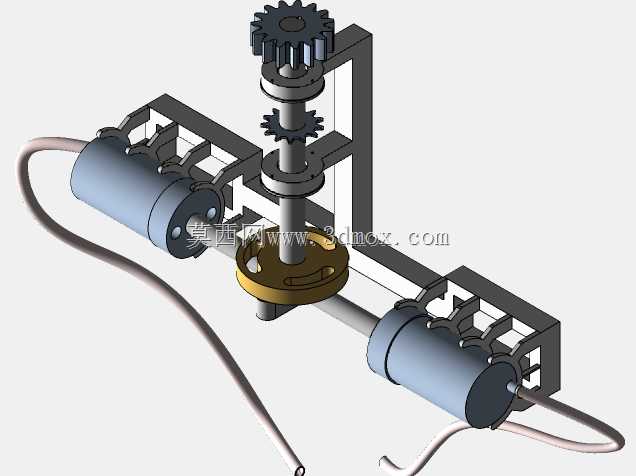

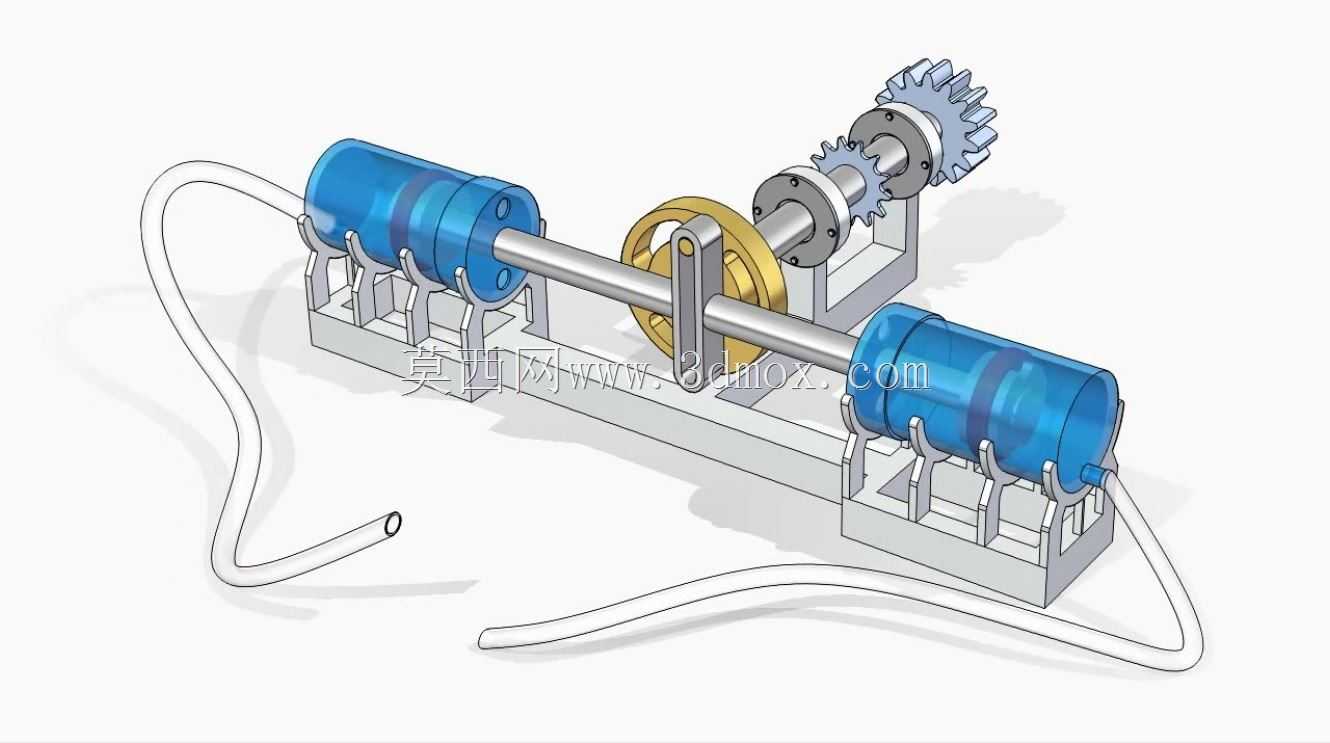

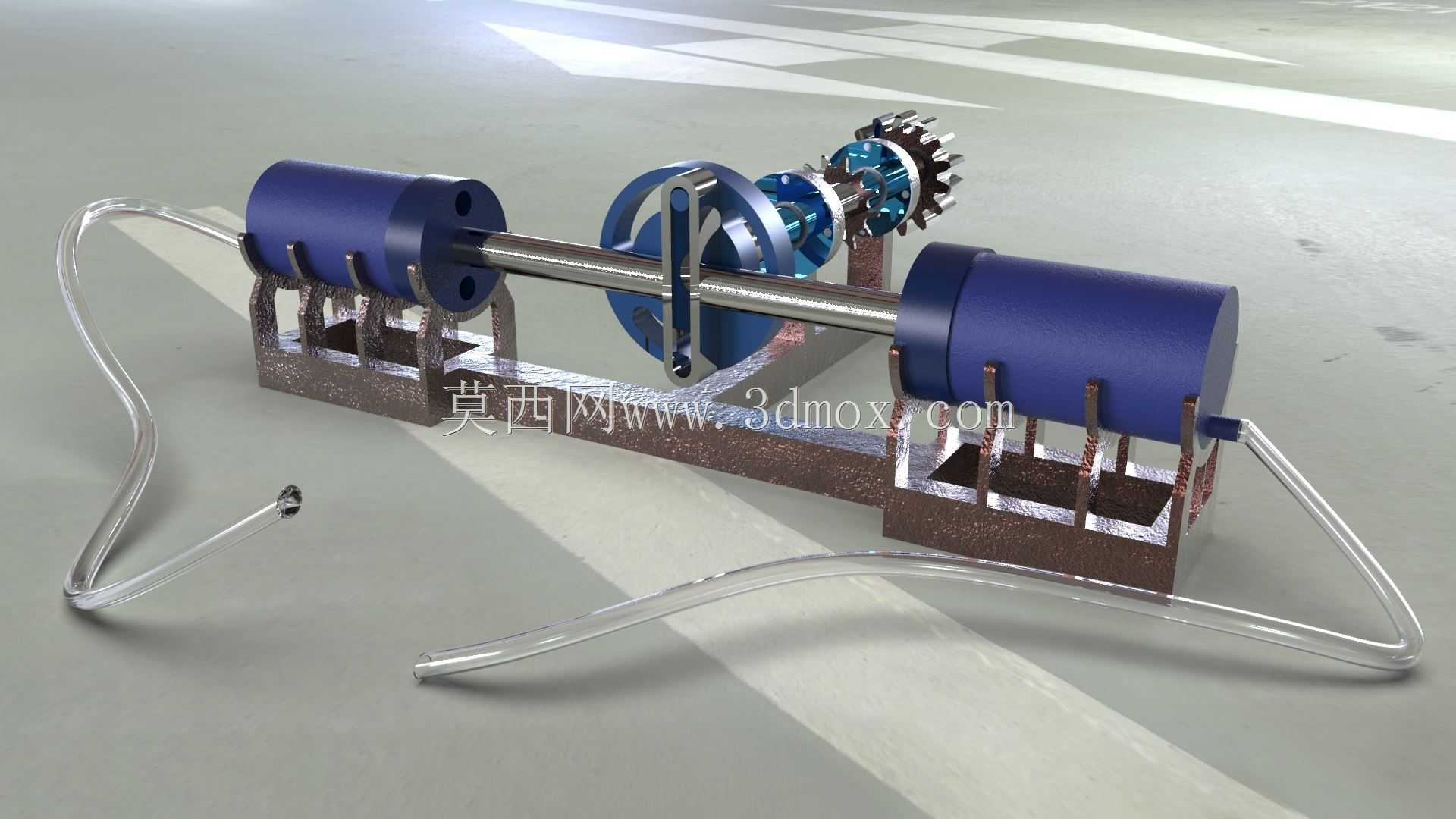

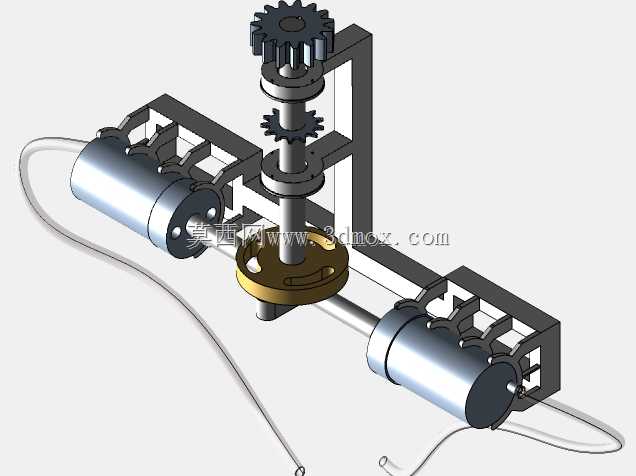

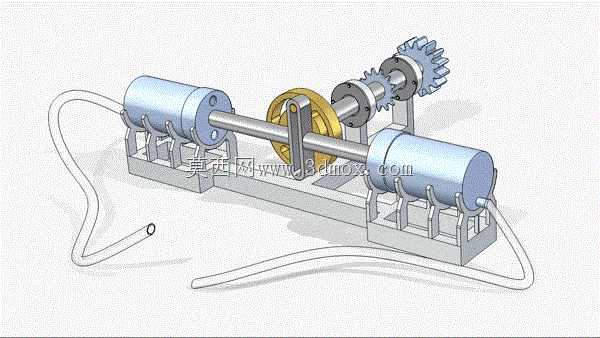

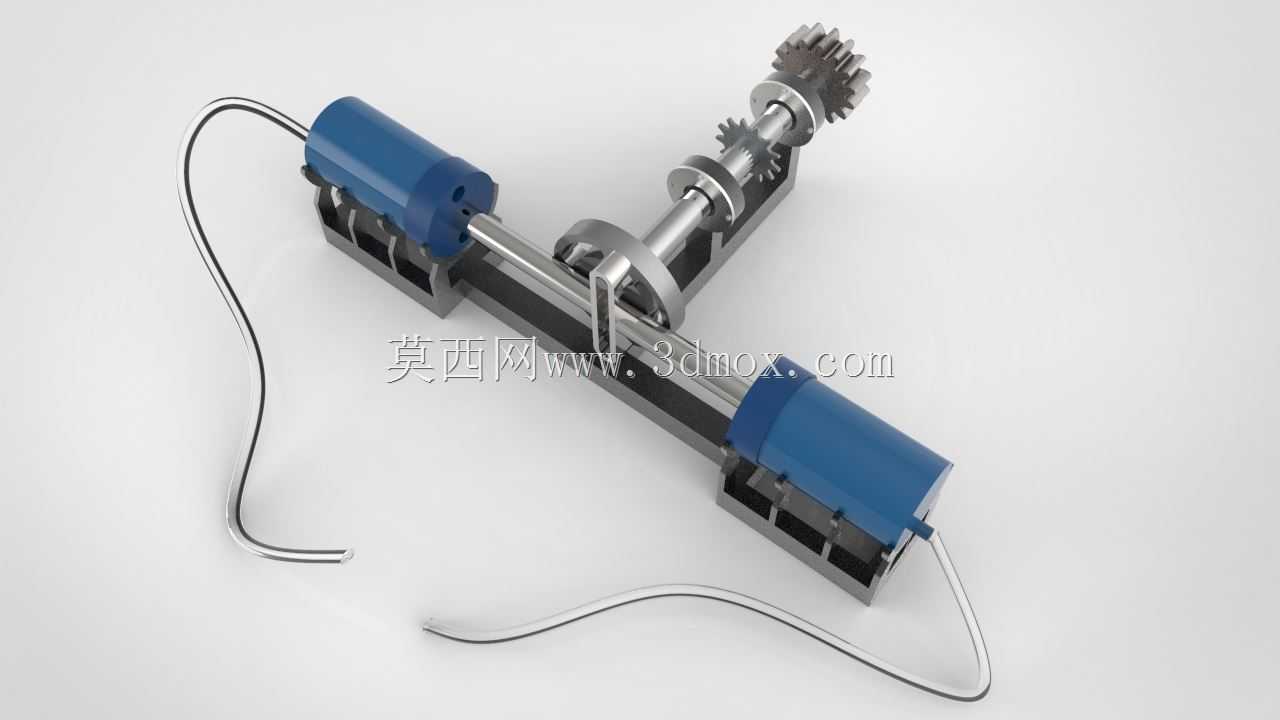

这款基于止动轭机构的空气压缩装置，主要面向小型气动系统供气、实验台气动动力供给、小型气动工具驱动等应用场景，可稳定输出符合压力要求的压缩空气，适配对气源洁净度、供气稳定性有一定要求的民用及小型工业作业场景。装置核心采用止动轭传动结构，将齿轮或链轮输入的旋转运动，通过轭架与滑销的配合转化为活塞的直线往复运动，相比传统曲柄连杆结构，止动轭机构可让活塞在行程端点获得更长的保压停留时间，有效提升压缩行程的空气压缩效率，同时降低运动过程中的侧向力载荷，减少活塞与缸壁的偏磨问题，延长核心运动部件的使用寿命。装置采用对称双缸布局，两个压缩缸体沿传动轴线对称分布，输入轴上集成的传动齿轮可直接对接外部动力输入，既可以匹配电机直连驱动，也可以通过链轮对接其他设备的动力输出端，适配不同的安装动力条件。在功能设计上，每个缸体都配置独立的止回阀组，进气端止回阀在活塞回程时自动开启吸入外界空气，压缩行程时自动关闭保证缸内压力建立，排气端止回阀在缸内压力达到输出阈值时自动开启，将压缩空气送入统一的排气汇流管路，避免压缩空气回流造成的效率损失。外形布局上，整体采用T型结构排布，传动组件沿横向轴线布置，两个缸体分别向两侧延伸，输入齿轮位于传动轴的端部，安装时可根据现场空间选择动力接入方向，整体安装边界紧凑，不需要预留过大的侧向操作空间，排气接口预留标准管路连接位，可直接对接常规气动软管，不需要额外定制转接接头。设计过程中针对运动部件的润滑路径做了集成规划，传动轭架与滑销的配合面、活塞与缸壁的摩擦面都预留了润滑介质导流通道，可在运行过程中持续对摩擦副进行润滑，降低运行噪音与磨损速率，同时缸体外部的散热结构可在连续运行时快速导出压缩过程产生的热量，避免缸内温度过高影响空气压缩效率与密封件使用寿命。
