超小型DC降压转换模块三维结构设计

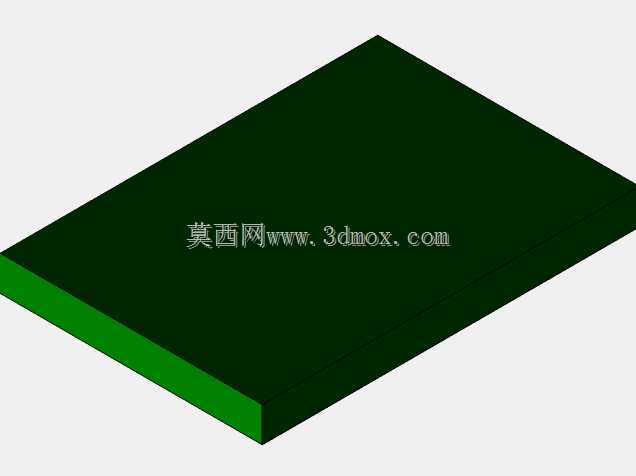

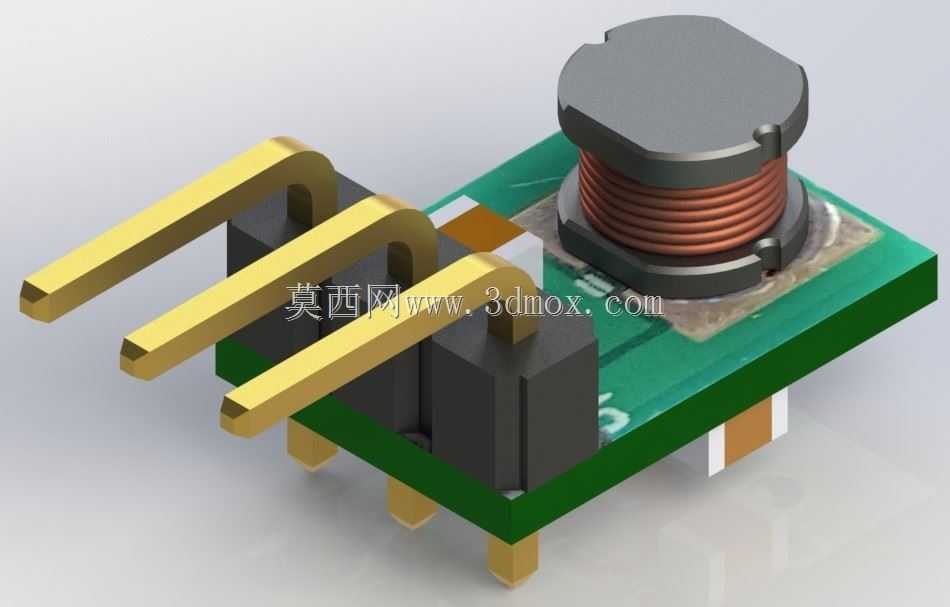

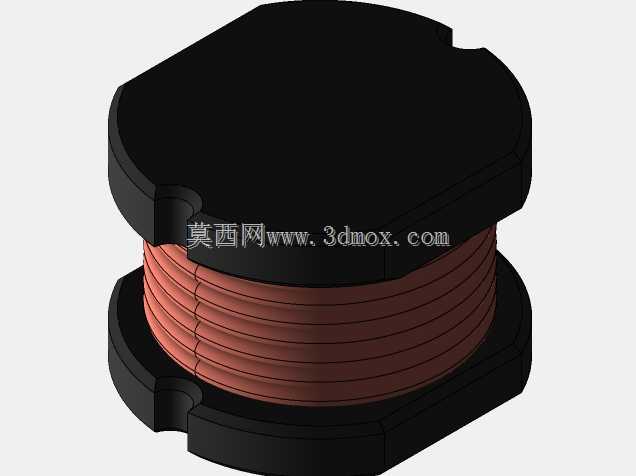

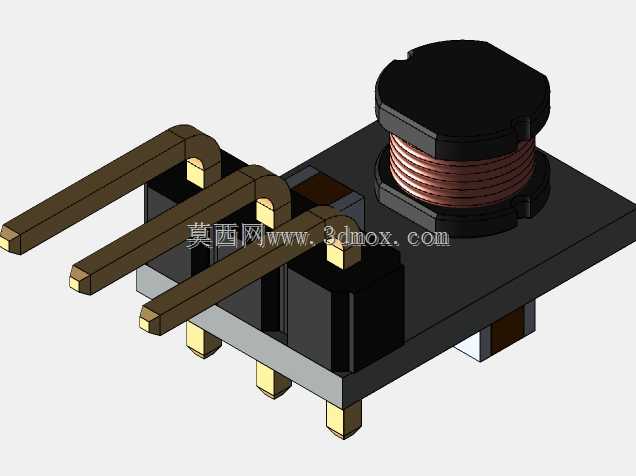

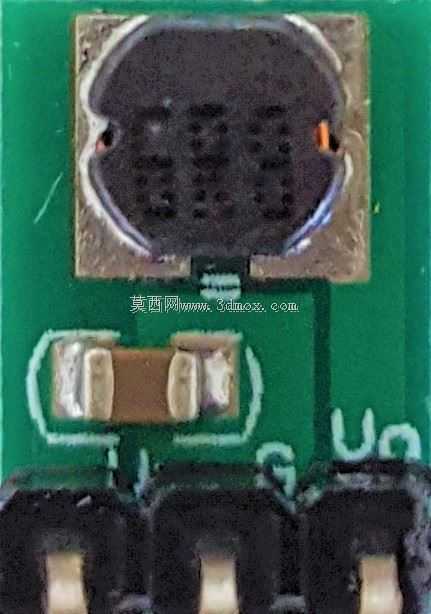

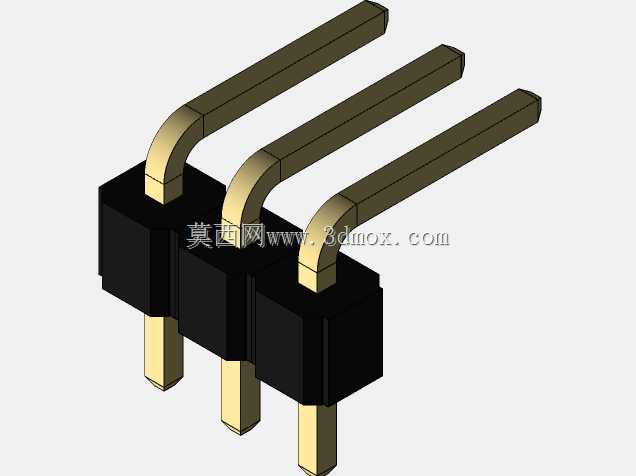

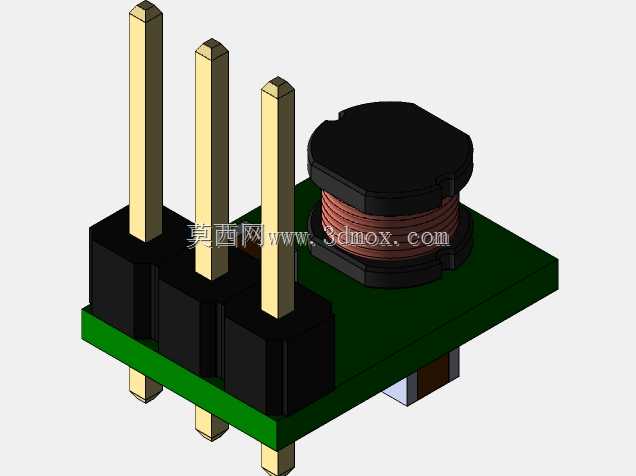

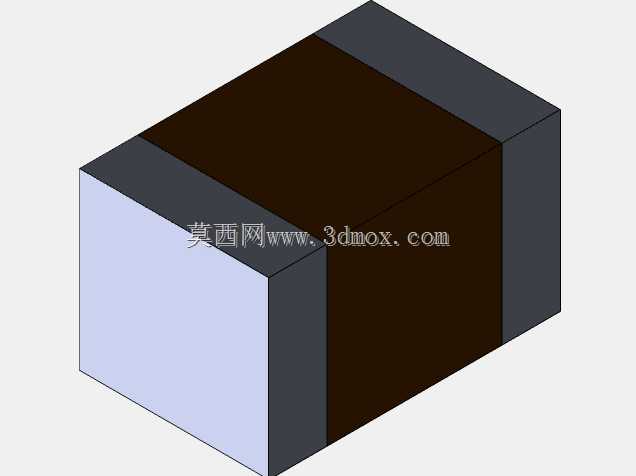

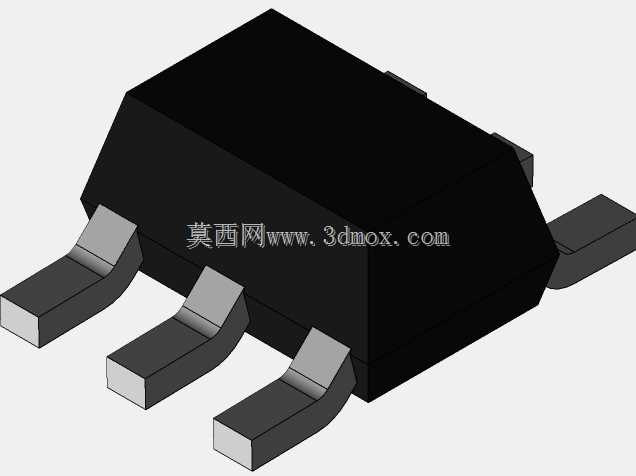

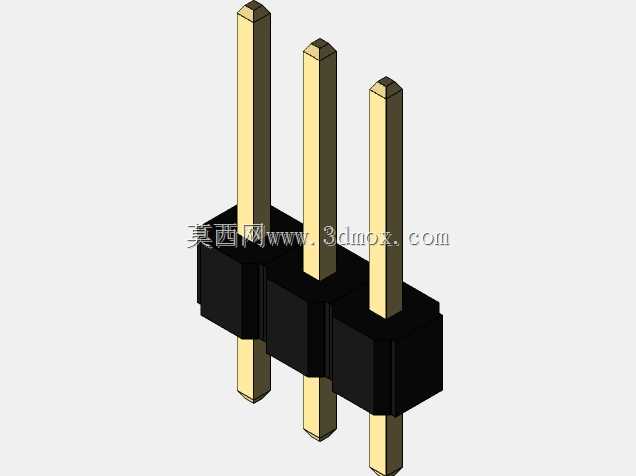

这款超小型DC降压转换模块，是面向便携电子、物联网终端、嵌入式开发场景打造的紧凑型电源转换部件，核心解决单节锂电池、小范围波动直流电源向3.3V低压用电设备稳定供电的适配问题，在消费电子、开源硬件开发、小型智能传感节点等领域有着极高的应用普及率。从实际用途来看，它可以直接为3.3V架构的微控制器、无线通信模组、小型传感单元、低功耗开发板提供稳定的直流供电，无需额外搭建分立元件的降压电路，大幅缩短硬件开发的调试周期，尤其适合对安装空间有严苛要求的便携类、穿戴类、微型智能设备使用。在功能特性上，模块可适配3.7V至6V区间的直流输入电压，典型应用场景包含单节18650锂电池供电、5VUSB接口供电等常见供电环境，能够稳定输出偏差控制在±4%范围内的3.3V直流电压，长时间稳定输出电流可达500mA，短时间峰值输出可支撑700mA的负载需求，转换效率最高可达93%，自身功耗控制表现优异，可有效降低供电环节的能量损耗，延长电池供电设备的续航时长。模块内置的功率电感采用屏蔽式绕线结构，可有效降低工作过程中的电磁辐射干扰，避免对周边敏感器件造成信号影响，工作频率设定在1.2MHz，外围无需搭配大体积的滤波元件，进一步压缩了整体占用空间。从设计思路来看，研发团队围绕“极小体积、即插即用”的核心需求展开布局，将功率电感、降压控制芯片、输入输出滤波电容、排针引脚全部集成在一块微型PCB基板上，整体不含引脚的尺寸仅为10.8mm×7.7mm×5.6mm，整体重量不足1g，是同功率等级降压模块中体积控制表现极为突出的方案。安装边界上，模块采用2.54mm标准间距的直插排针作为输入输出接口，可直接焊接在万用板、定制PCB上，也可搭配排座实现可拆卸式安装，引脚定义清晰，分别对应输入正、输入负、输出正、输出负，接线逻辑简单，无需复杂的调试即可上电使用。工作温度覆盖-40℃至+85℃区间，可适应绝大多数民用、工业级非极端恶劣环境下的使用需求，在开源硬件开发、小型智能硬件量产、学生电子竞赛作品制作等场景中，都能提供稳定可靠的电源转换支撑，帮助开发者快速完成电源部分的方案落地，将更多精力投入到核心功能的开发调试中。
