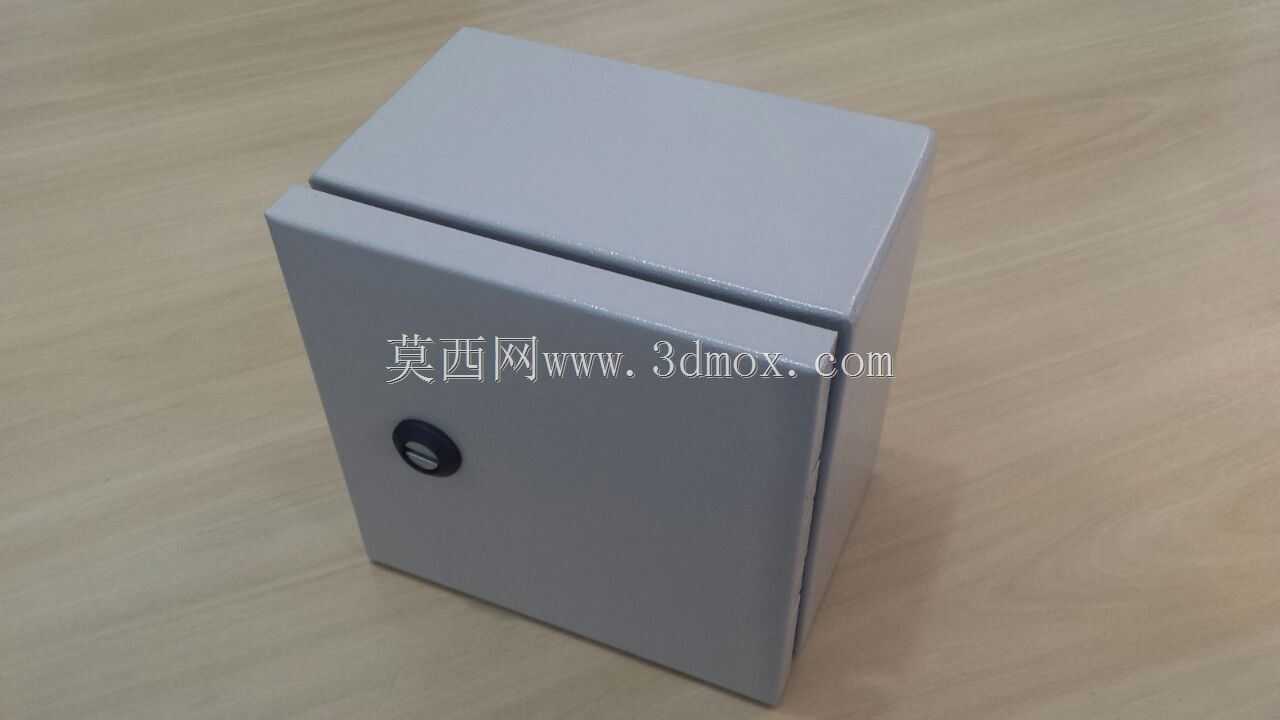

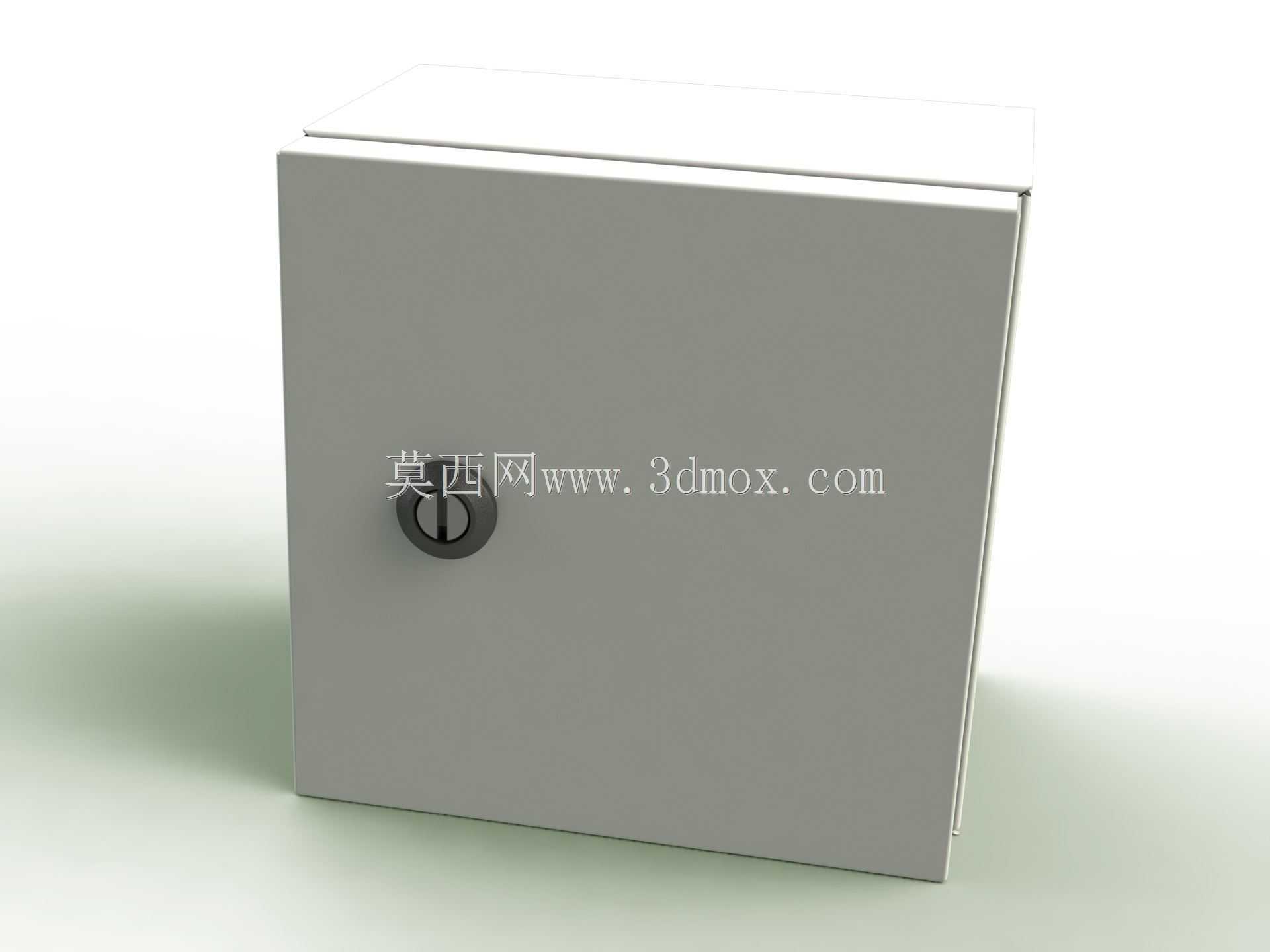

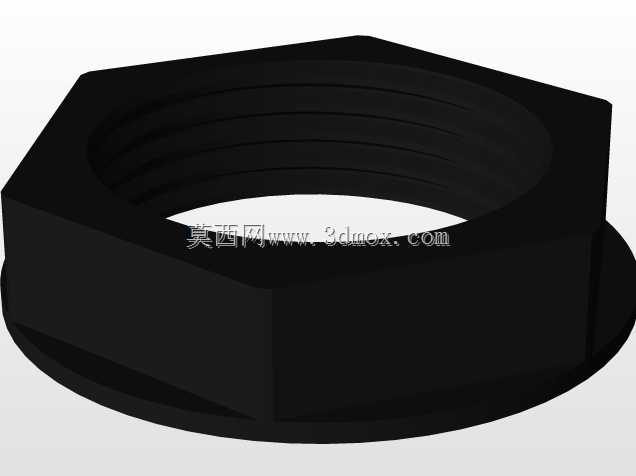

小型密封电气控制箱体结构设计

这款小型密封控制箱体，主要面向工业现场小空间点位的电气控制、气动回路集成场景设计，可在车间设备旁、户外小型工位、实验室测试台等场景中承担核心控制单元的承载防护作用，能够容纳小型继电器、端子排、气动控制电磁阀、信号采集模块等核心元器件，为内部精密电控、气控元件提供可靠的物理防护，隔绝外界粉尘、水渍、轻微机械碰撞对内部元件的干扰，保障控制回路长期稳定运行。

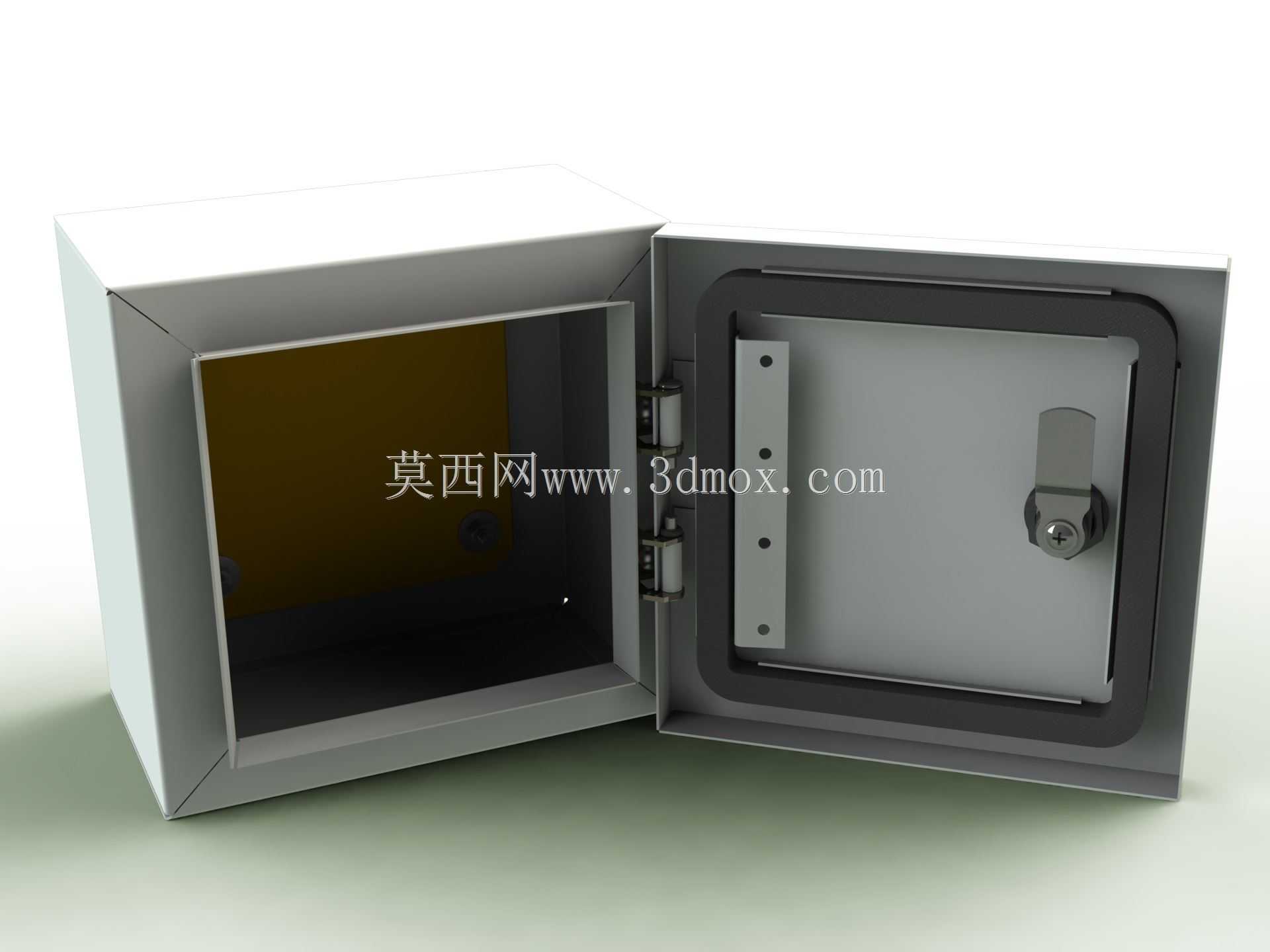

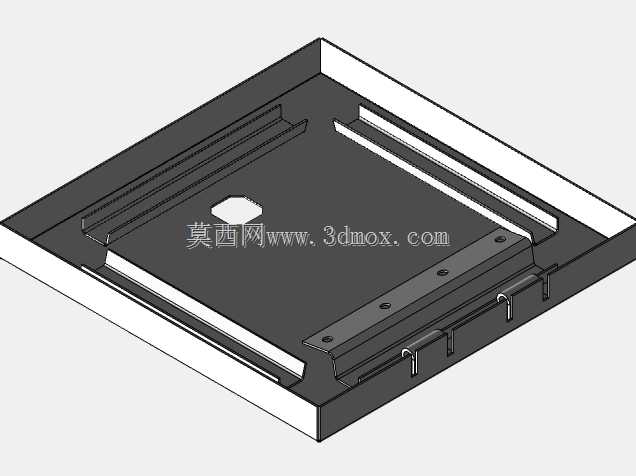

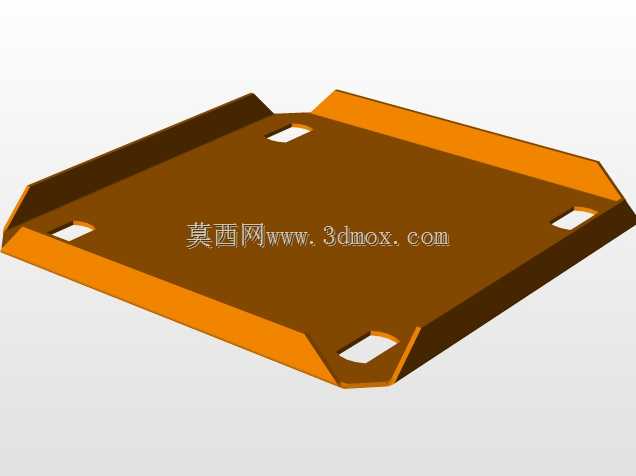

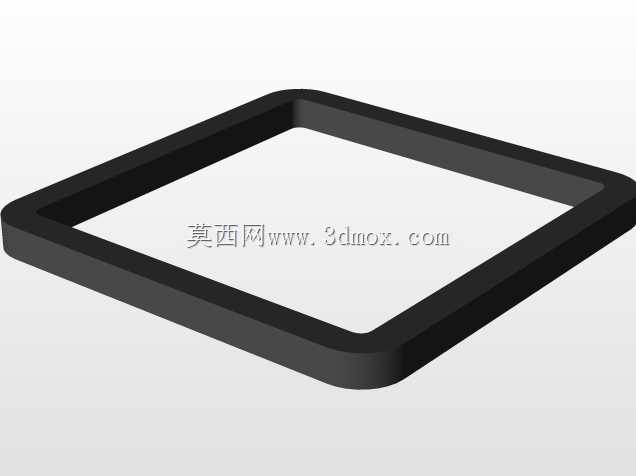

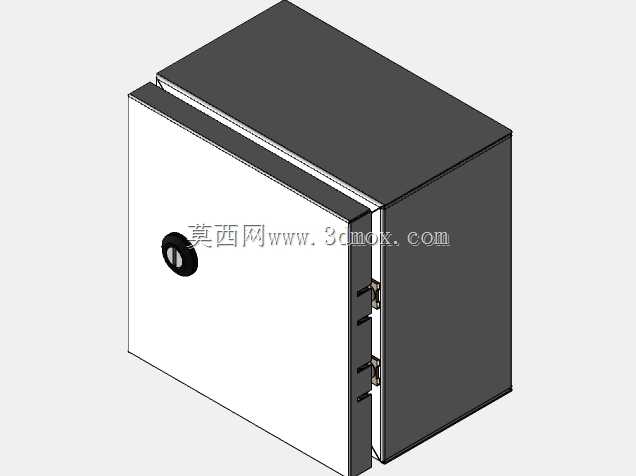

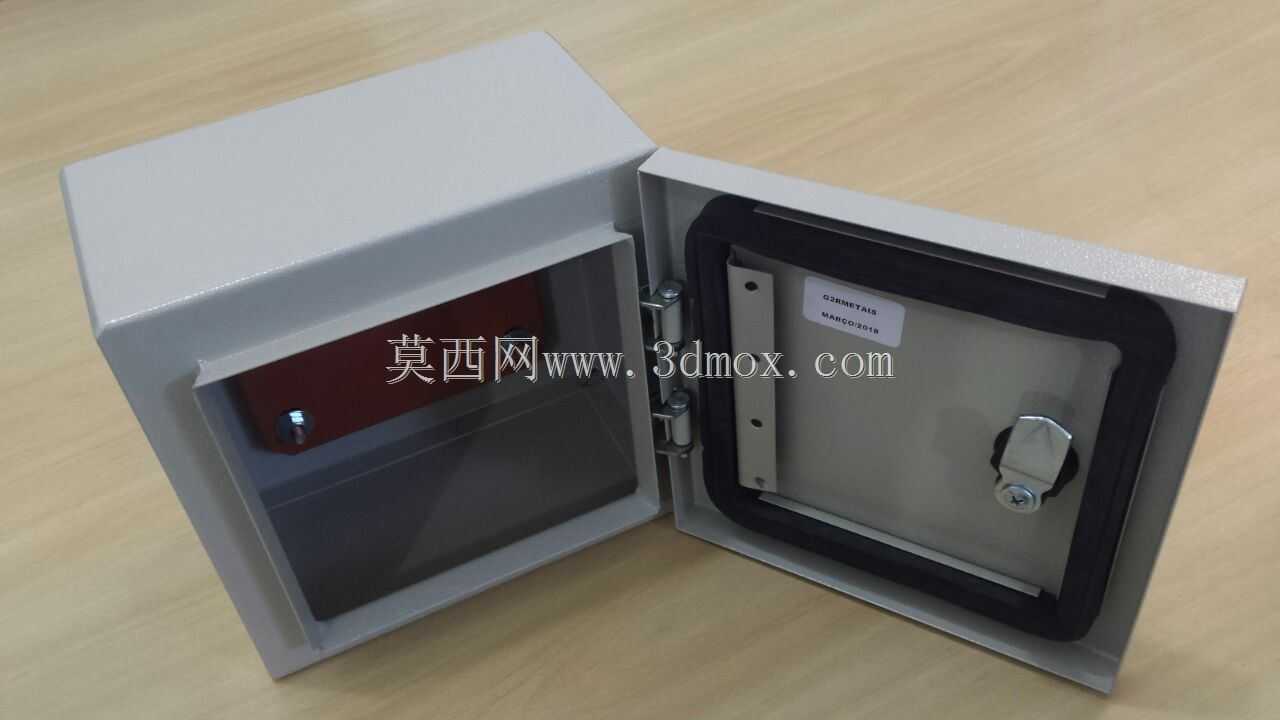

从功能特性来看，箱体采用侧开铰链式门体结构，门体内侧整圈嵌装密封胶条，门体闭合后可与箱体开口端面紧密贴合，达到基础的防尘防水密封效果，适配多数常规工业环境的防护需求；门体配备带锁止结构的旋转把手，闭合后可实现多点压紧，既能够避免非授权人员随意开启触碰内部接线，也能保证密封胶条的压缩量均匀，长期使用不会出现密封失效的问题。箱体内部预留了统一的安装孔位，可直接固定标准导轨、安装板，方便使用者根据实际需求排布电气元件、气动接头与走线槽，无需额外对箱体进行二次打孔加工，大幅缩短现场装配的周期。

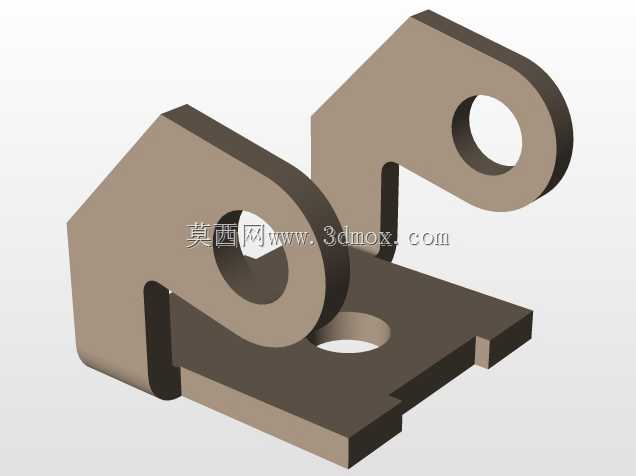

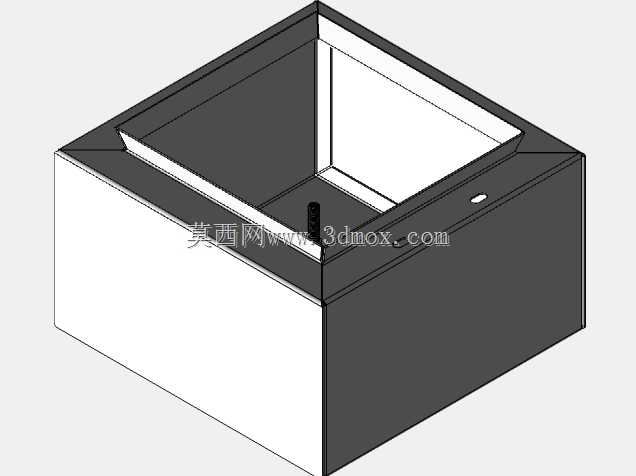

在设计思路上，这款箱体优先兼顾了结构强度与空间利用率，外壳采用薄钢板折弯焊接成型，边角处做折边强化处理，在保证整体重量轻便的同时，避免薄钢板受力出现变形翘曲，影响门体的密封贴合效果；门体与箱体之间采用外露式合页连接，装配时可快速调整门体的安装间隙，后期维护更换密封胶条或者门体配件时也无需拆解整个箱体结构，降低运维的难度。箱体背部预留了壁挂安装的固定孔位，可直接通过膨胀螺丝或者螺栓固定在墙面、设备机架立面，也可搭配支架实现台面放置，适配不同现场的安装需求。

外形尺寸上，这款箱体长宽高规格为200mm×200mm×140mm，整体体积小巧，不会占用过多安装空间，内部有效容纳空间经过精准核算，可同时容纳10位以内的端子排、2-3个小型气动电磁阀、配套的信号接线与气路接头，完全满足单工位小型设备的控制回路集成需求；安装边界方面，箱体背部固定孔位间距按照通用小型电控箱的安装规范设置，可兼容多数现有小型电控箱的替换安装场景，用户更换旧箱体时无需重新在安装面打孔，直接对齐原有孔位即可完成固定，大幅降低替换改造的工作量。箱体门体开启角度可达到120度以上，完全开启后内部所有安装区域都无遮挡，方便操作人员进行接线调试、元件更换、故障排查等操作，日常使用维护十分便捷。
