带气动执行机构的对夹式蝶阀结构设计

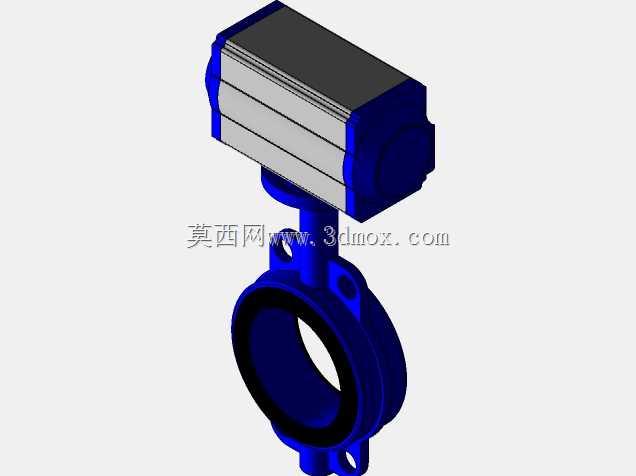

这款带气动执行机构的蝶阀，主要面向民用给排水、化工流体输送、暖通空调循环、市政水处理等行业的管路系统场景，承担管路内流体的通断控制与流量调节功能，相比手动蝶阀，它可接入自动化控制系统实现远程启闭操作，能大幅降低人工操作强度，适配无人值守的自动化管路工况，在需要频繁启闭、快速切断介质的管路节点中应用优势突出。产品整体采用对夹式安装结构，阀体部分为中线型蝶阀结构，公称通径为DN100，适配常规DN100口径的管路对接需求，安装时无需额外焊接法兰，直接通过两端管路法兰对夹固定即可，安装边界紧凑，占用管路轴向空间小，适合安装空间局促的管廊、设备夹层等场景。阀体与蝶板的密封采用软质密封结构，密封面贴合紧密，可实现零泄漏截断，适配水、弱腐蚀性流体、压缩空气等多种常见介质的输送控制需求，阀杆与阀体之间设置有耐磨轴套，可降低启闭过程中的转动摩擦阻力，延长部件使用寿命。上部搭配的气动执行机构为双作用齿轮齿条式结构，额定工作气压适配常规工业气源压力，通过压缩空气驱动内部齿轮齿条传动，将活塞的直线运动转化为阀杆的90度回转运动，带动蝶板完成启闭动作，执行机构输出扭矩充足，可克服介质压力对蝶板的作用力，保证启闭动作顺畅可靠，执行机构外壳采用硬质防护结构，可适配车间、户外管廊等常规工业环境的使用需求，表面做了防腐处理，可抵御常规工况下的潮气、粉尘侵蚀。在设计思路上，这款蝶阀遵循模块化设计理念，上部气动执行机构与下部阀体通过标准连接支架和阀轴联轴器对接，可根据实际工况需求更换不同扭矩规格的执行机构，也可在后期维护时单独更换执行机构或阀体部件，降低维护成本；蝶板采用流线型结构设计，在全开状态下介质流阻系数小，可减少管路输送过程中的压力损失，降低流体输送的能耗；阀体两端的密封胶圈采用嵌入式安装结构，更换密封件时无需将整个阀门从管路上拆下，可在线完成密封件更换，大幅缩短维护停机时间。整体结构布局紧凑，执行机构与阀体同轴布置，重心沿管路轴向分布，安装后不会出现偏载问题，可有效降低管路长期运行过程中连接部位的应力集中，提升管路系统的运行稳定性。
