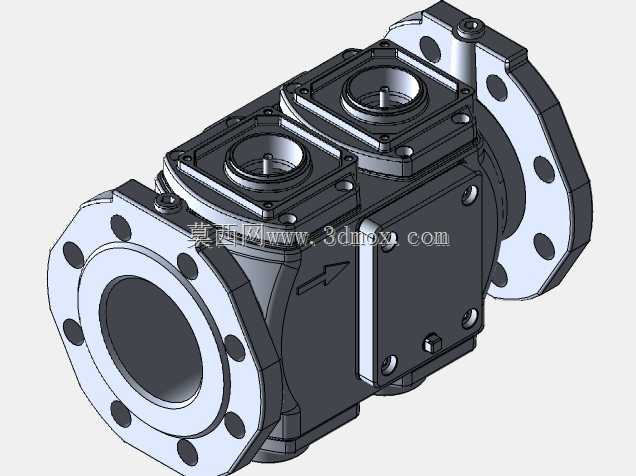

西门子VGD40.080法兰连接双气阀结构设计

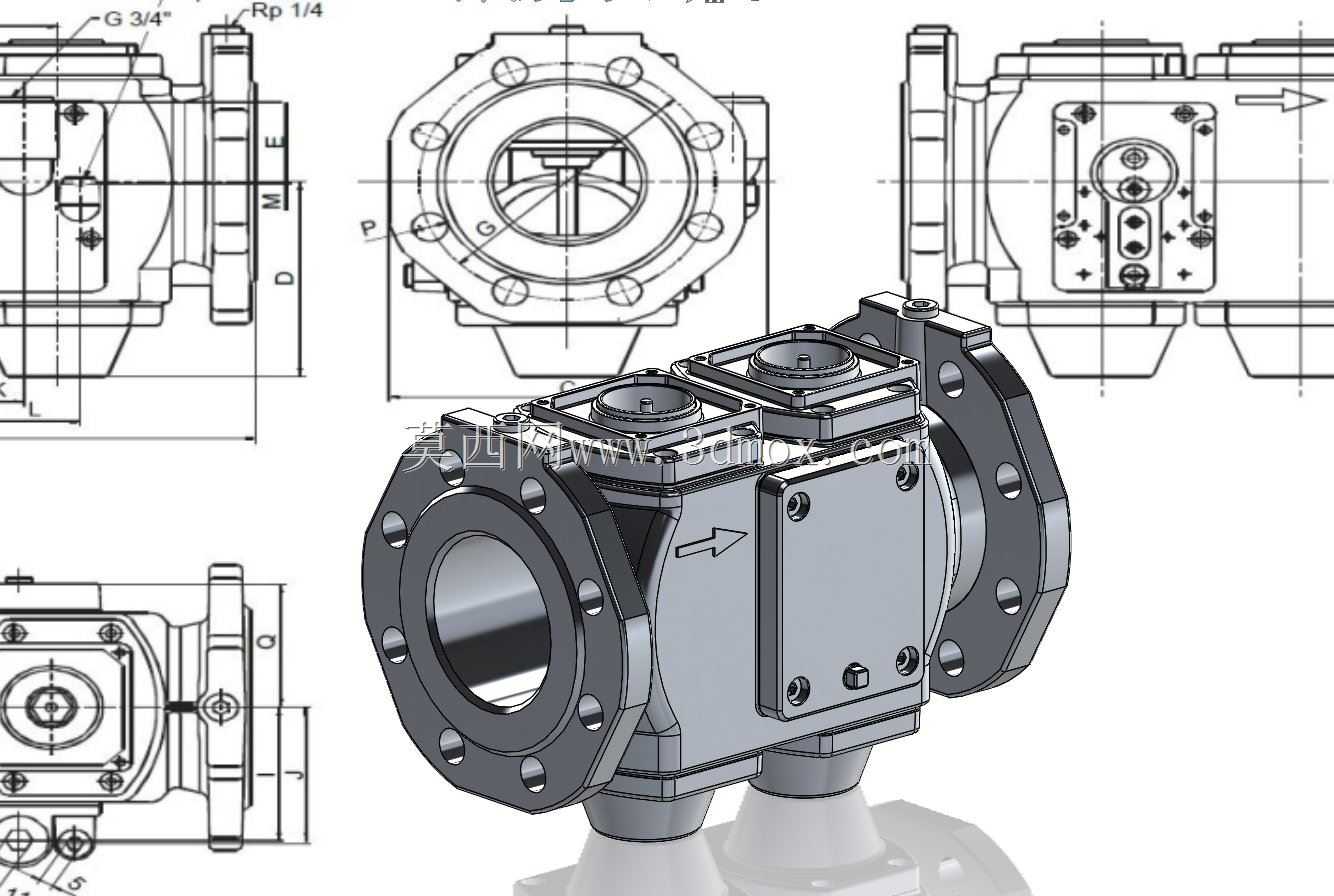

这款双气阀主要应用于工业燃烧系统的燃气管路管控场景，常见于大中型工业燃烧器、锅炉供气管路、燃气热处理设备的气源通断与压力调控环节，承担着管路燃气通断控制、双路气流协同调节的核心作用，是燃气供给系统中保障燃烧工况稳定、提升用气安全等级的关键部件。从功能特性来看，该阀采用一体式双阀腔整合结构，可同时实现两路燃气通路的独立控制与联动启闭，相比单阀串联的布置形式，大幅压缩了管路安装所需的空间，同时减少了管路连接节点，降低了燃气泄漏的潜在风险。阀体侧面设置有直观的流向标识，可避免现场安装时出现介质流向装反的问题，阀组上部预留的执行机构安装接口，可适配对应规格的电磁驱动或气动驱动组件，满足自动控制、远程联控的系统搭建需求。在设计思路上，这款阀组充分考虑了工业现场的安装兼容性与工况适配性，主体采用方体结合法兰端的结构布局，两侧法兰端设置有均匀分布的螺栓连接孔，可直接与同通径的管路法兰进行对接，无需额外加工转接构件。阀体上标注的G3/4、Rp1/4接口分别对应主通路与辅助测压、旁通通路的连接需求，可直接接入压力检测、小流量旁通等附属管路，减少现场二次改装的工作量。从安装边界来看，该阀适配DN80通径的燃气管路，匹配PN16压力等级的法兰连接标准，可满足常规中低压燃气管路的压力承载要求，阀体的外部轮廓规整，无突出的尖锐结构，安装时仅需预留对应法兰对接的操作空间，以及上部执行机构的安装与维护空间即可，可适配水平、垂直等多种管路走向的安装需求。阀体的密封结构采用内嵌式密封槽设计，配合法兰端面的密封垫片可实现可靠的管路密封，阀腔内部的流道经过平滑过渡处理，可减少燃气通过时的流阻损失，降低气流扰动产生的噪音，同时避免杂质在阀腔内部积存卡滞阀芯，提升阀组长期运行的稳定性。
