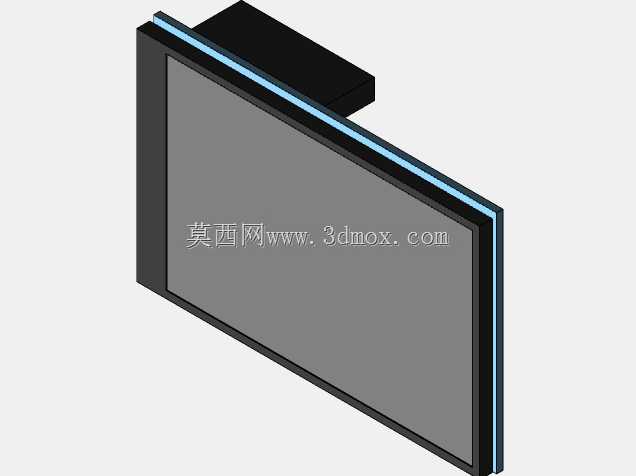

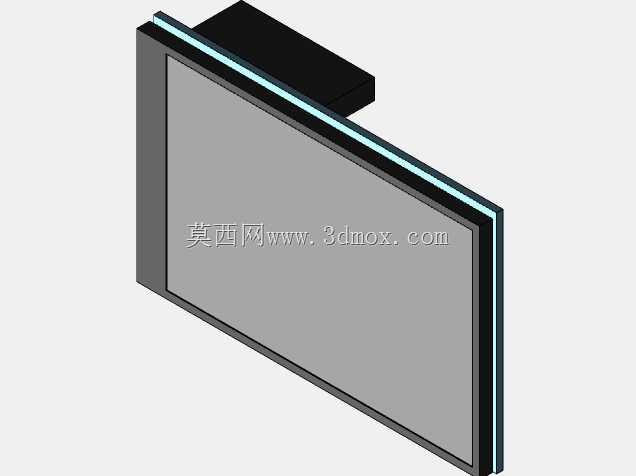

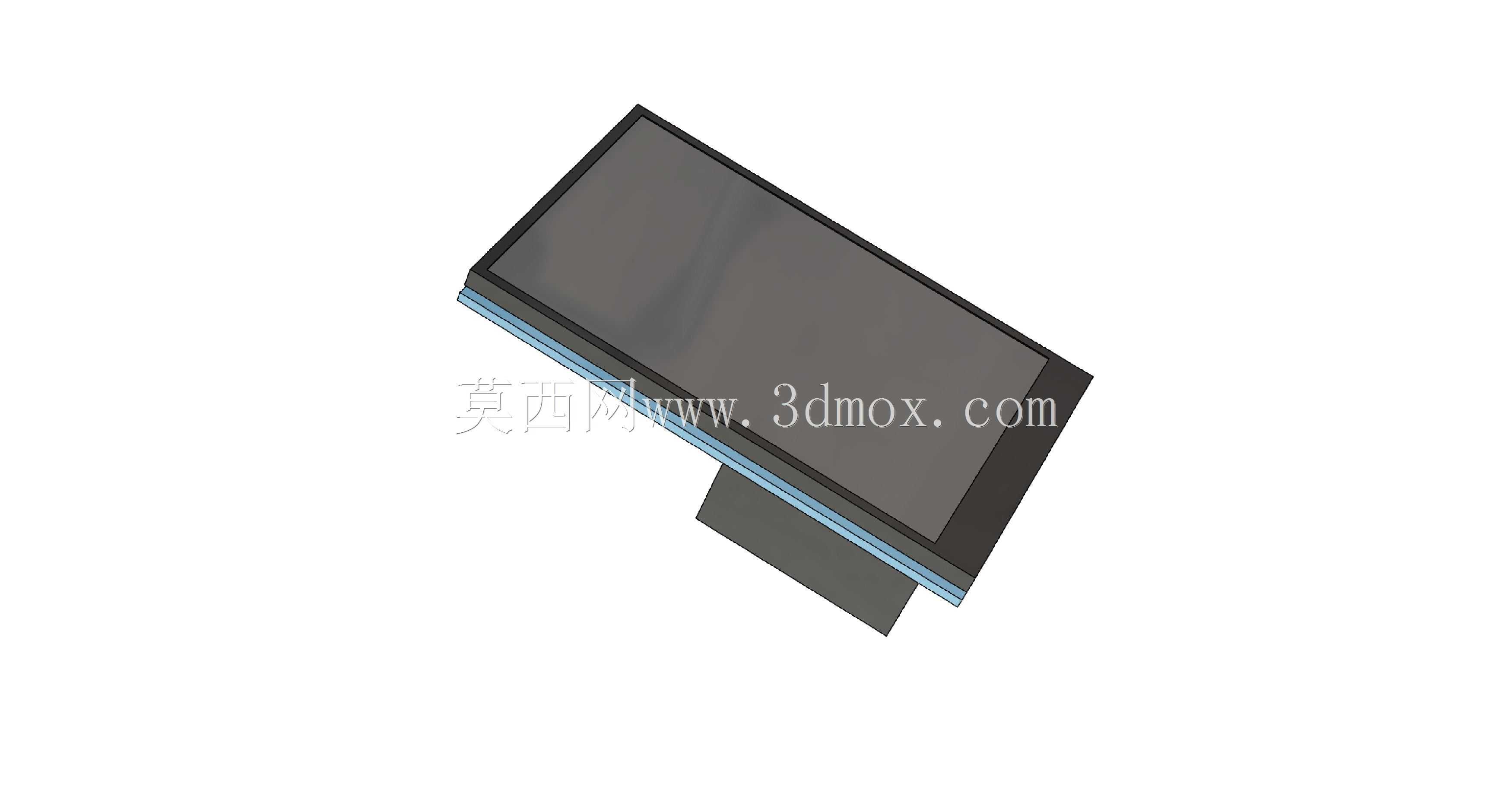

微雪3.5英寸树莓派电阻触控显示屏结构设计

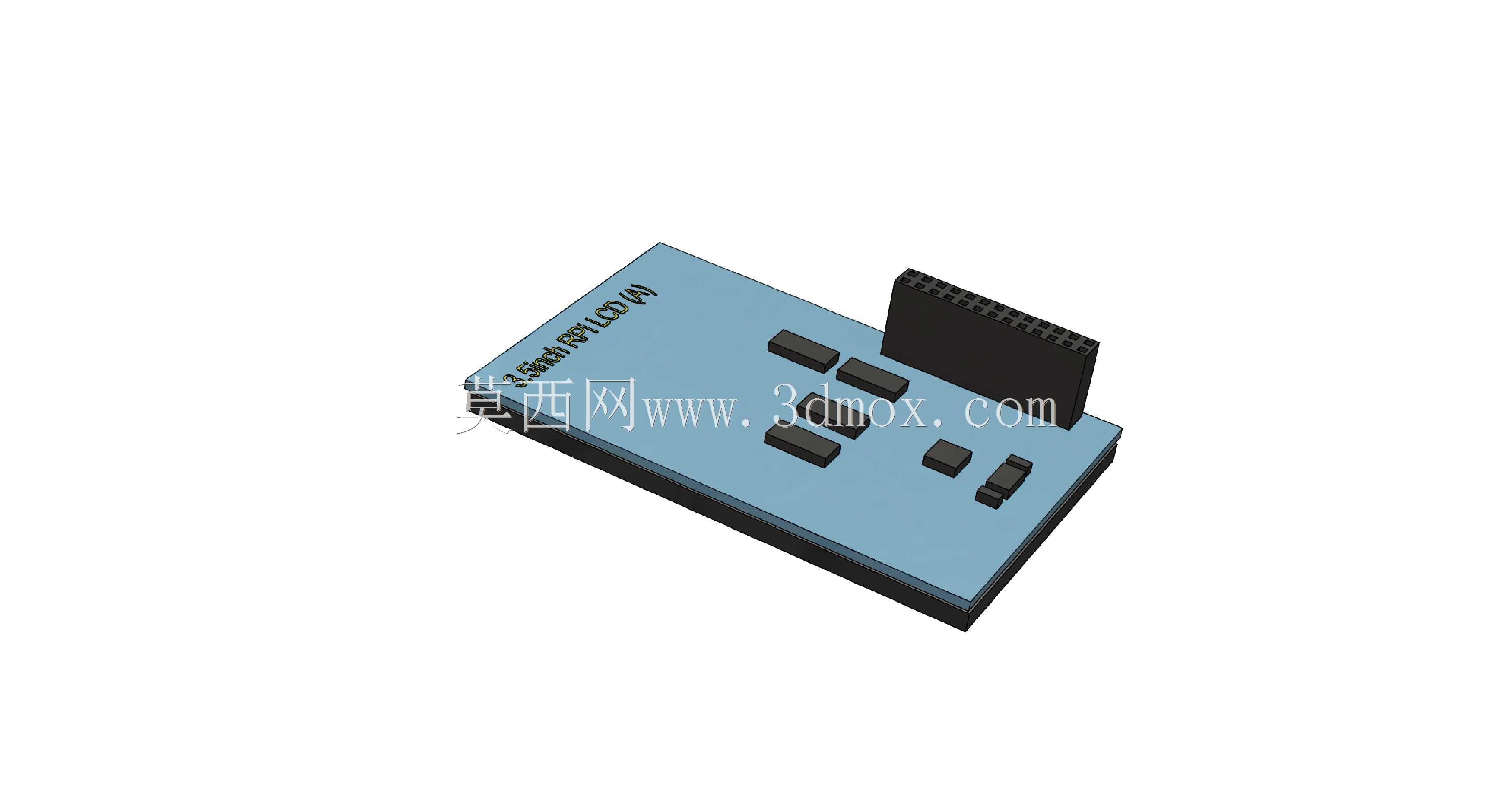

这款电阻式触控液晶模块是专为嵌入式开发场景打造的人机交互外设，主要适配树莓派系列单板计算机，可广泛应用于嵌入式开发验证、小型智能终端搭建、工业现场简易人机界面、开源硬件项目制作、便携检测设备交互端等场景，能够为各类紧凑型嵌入式系统提供直观的显示输出与触控输入能力，无需额外搭配复杂的显示驱动转接硬件，即可快速搭建具备可视化交互能力的小型智能系统。在实际使用过程中，该模块可直接通过板载排针与树莓派的GPIO引脚对接，实现显示信号传输、触控信号采集与供电的一体化连接，省去了杂乱的外部接线，能够大幅缩减嵌入式项目的组装复杂度；电阻式触控方案可支持手指、触控笔、戴手套操作等多种触控输入方式，相比电容触控方案在工业现场、低温环境等特殊场景下具备更强的适配性，能够满足不同操作环境下的交互需求，3.5英寸的显示尺寸刚好匹配树莓派单板的安装轮廓，不会出现过多的尺寸外溢，适合集成到各类紧凑型的嵌入式设备外壳内部。从产品设计思路来看，该模块采用板屏一体化的布局设计，将液晶面板、电阻触控层、驱动电路、连接排针全部集成在一块PCB基板上，PCB基板的外形轮廓与显示面板的尺寸做了匹配优化，排针接口设置在基板的短边一侧，刚好对应树莓派的GPIO引脚排布位置，安装时可直接叠放在树莓派单板上方，通过排针实现物理固定与电气连接，无需额外设计固定支架即可完成组装；基板上预留的多颗贴片元件位置经过合理排布，避开了安装时与树莓派板载元件的干涉区域，同时在基板的边角位置预留了安装固定孔位，可配合铜柱实现与树莓派单板、设备外壳的牢固连接，避免使用过程中出现松动移位的问题。从安装边界与尺寸适配来看，该模块的整体厚度控制在较低范围，叠装在树莓派单板上之后的整体厚度不会超过常规嵌入式外壳的内部容纳尺寸，PCB基板的长宽尺寸与树莓派单板的核心区域尺寸对齐，不会遮挡树莓派板载的其他外接接口，安装完成后依然可以正常使用树莓派的USB、HDMI、网口等外接接口；电阻触控层与显示面板做了全贴合对位处理，触控坐标与显示区域的匹配精度经过校准，可实现精准的点位触控操作，驱动电路部分做了集成化设计，将原本分散的驱动芯片、阻容元件全部布局在PCB基板的背面区域，不会占用显示面板正面的空间，进一步压缩了模块的整体体积，能够适配更多紧凑型嵌入式项目的安装空间要求。
