NamikiSOBL23-1207微型无刷直流电机结构

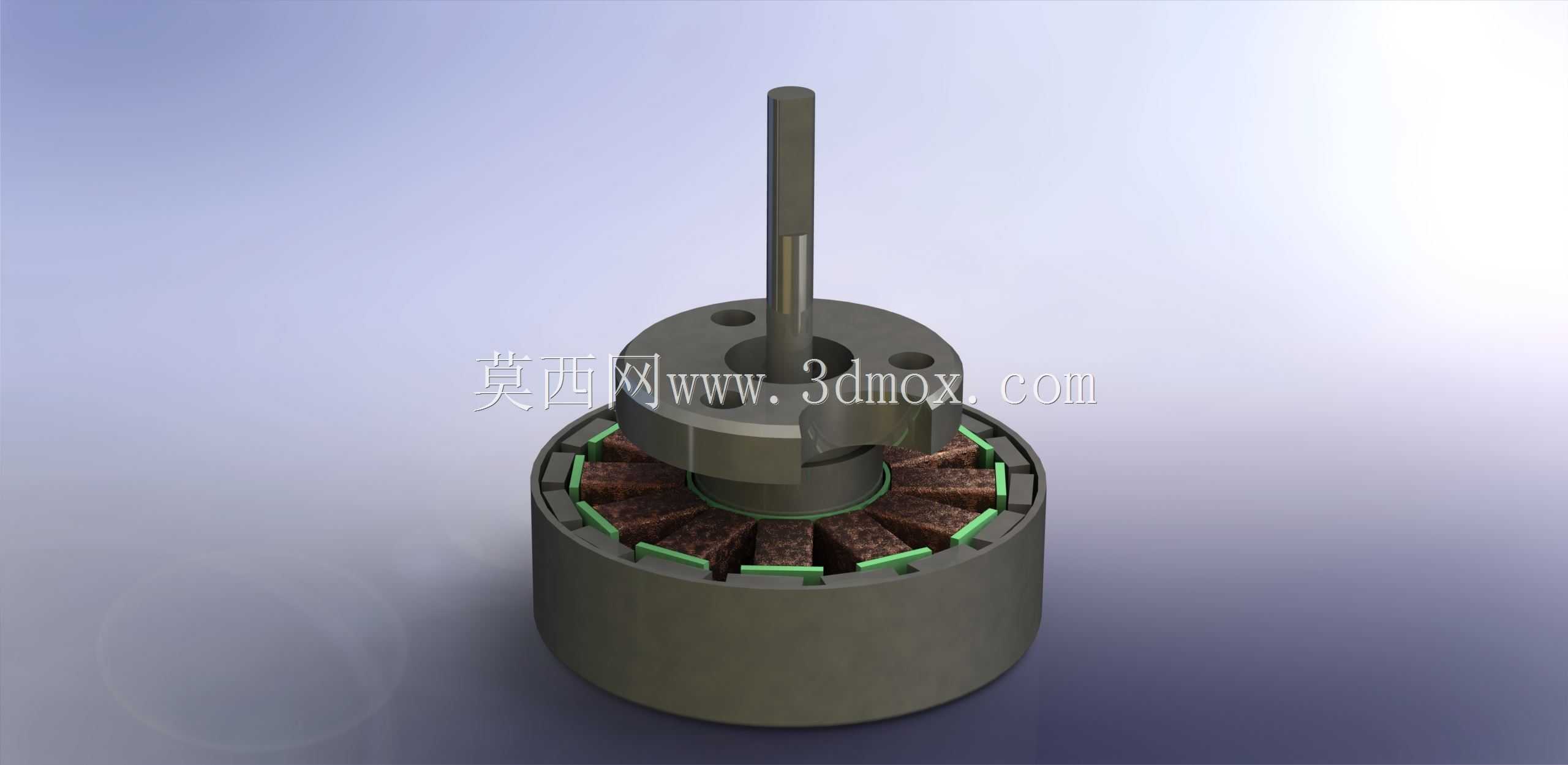

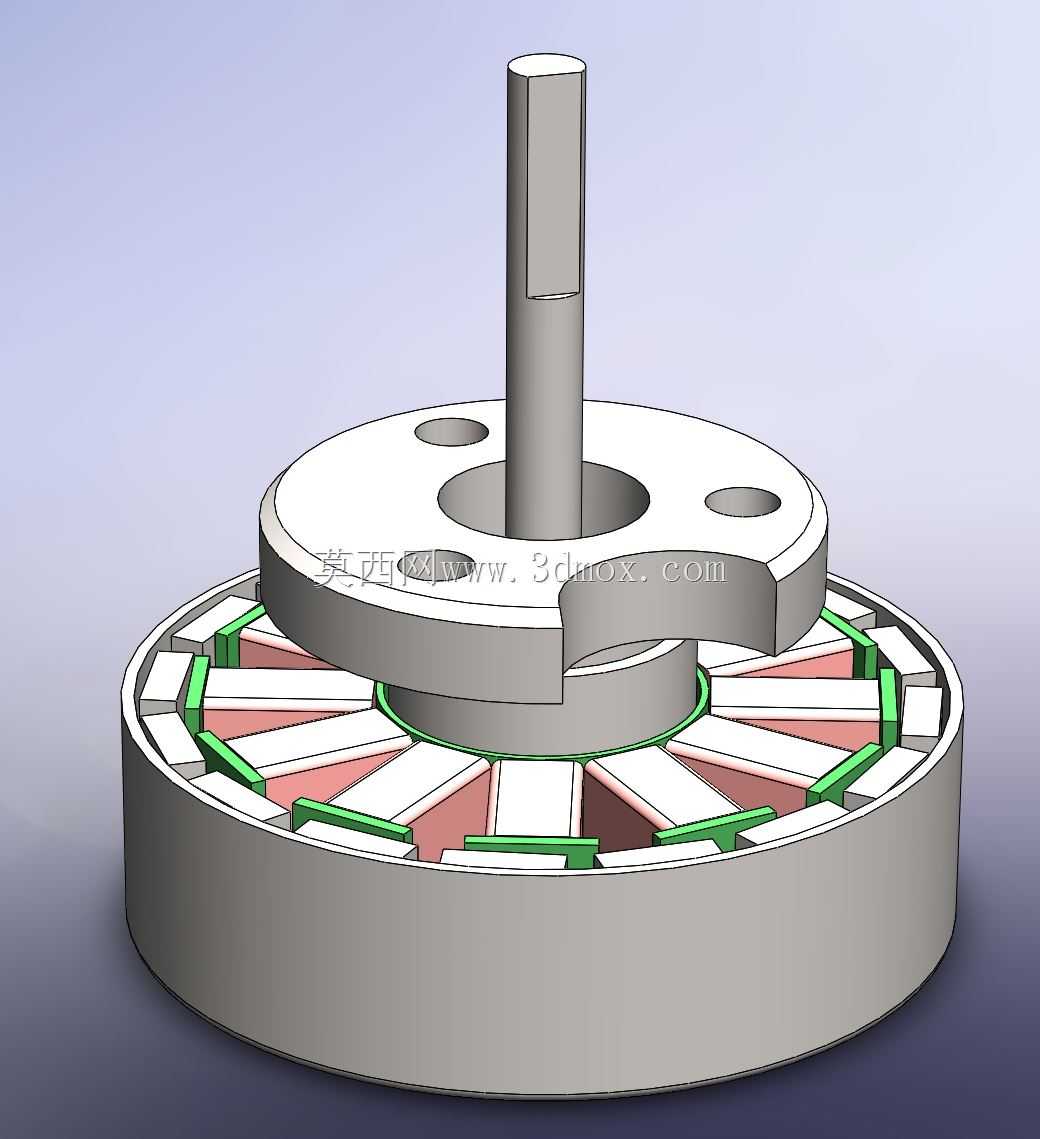

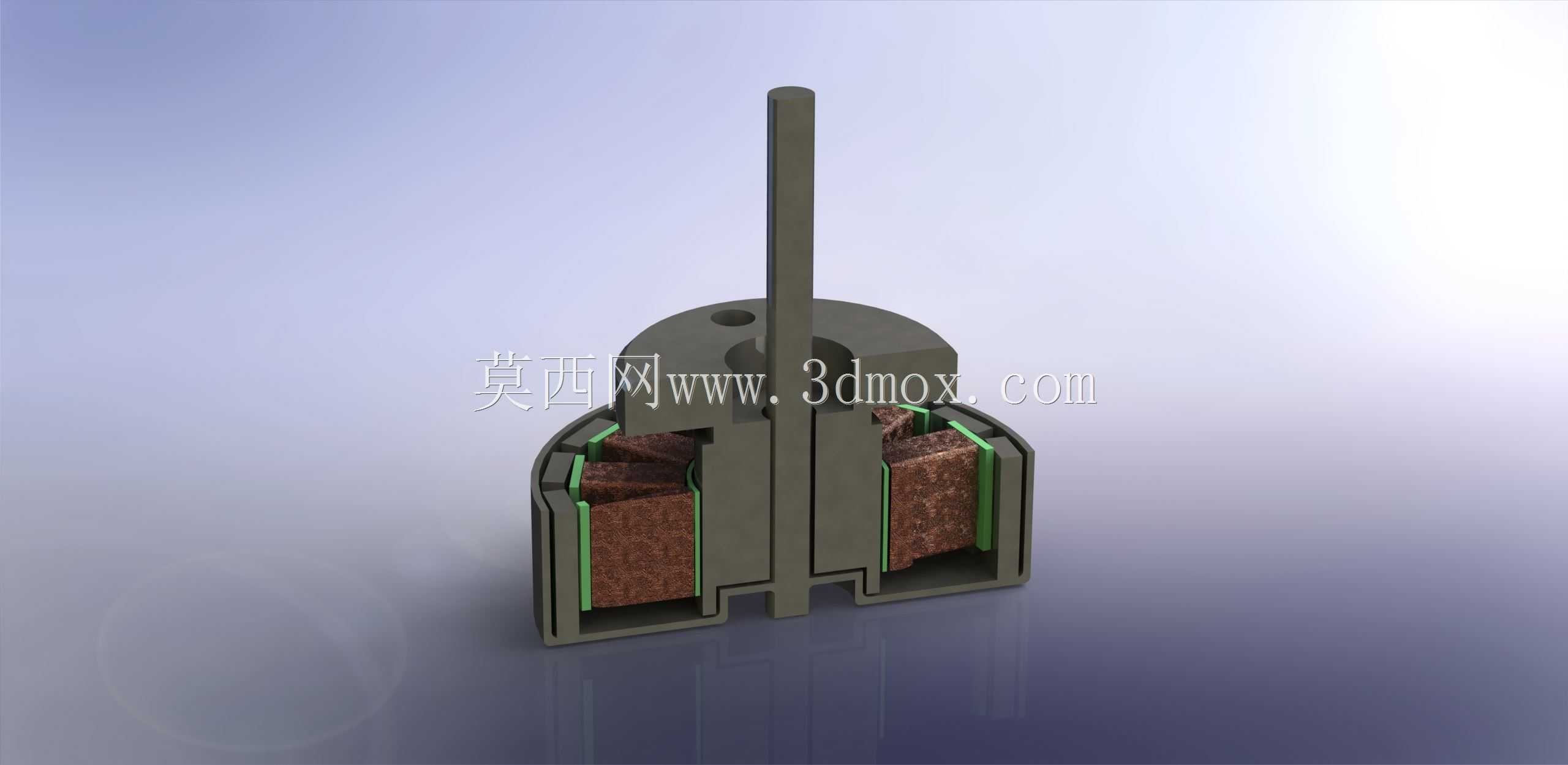

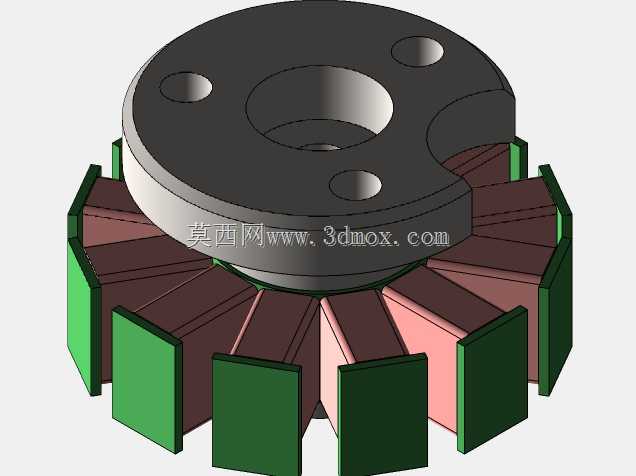

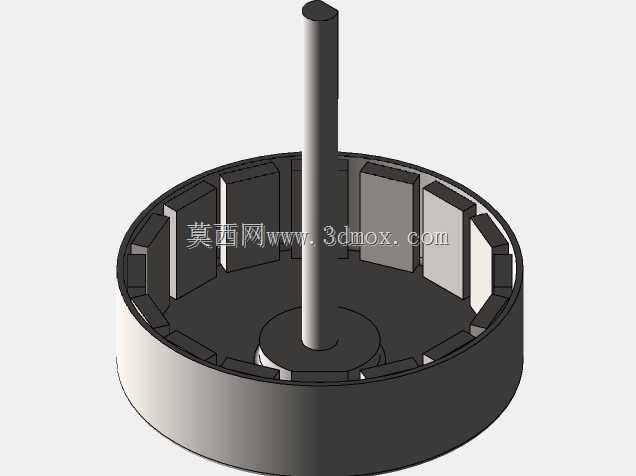

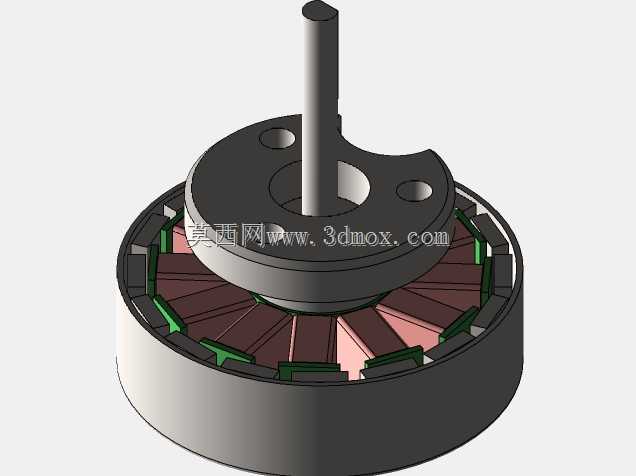

这款微型无传感器无刷直流电机，是面向小体积精密驱动场景打造的核心动力部件，常见于便携式医疗设备、精密光学仪器、小型工业自动化执行端、航模舵机以及高端消费电子的精密传动模块中，能够在狭小安装空间内提供稳定可控的动力输出，适配对驱动精度、运行噪音、能耗水平有较高要求的使用场景。从实际用途来看，该电机摒弃了传统有刷电机的碳刷换向结构，依靠无传感器驱动方案实现转子位置检测与换向控制，运行过程中不存在碳刷磨损产生的粉尘与接触电火花，不仅大幅延长了整机使用寿命，也能满足洁净环境、防爆要求场景的使用需求，运行时的电磁干扰与机械噪音远低于同功率等级的有刷电机，适合对运行静谧性要求高的精密设备。从功能特性上看，该电机采用扁平式盘状结构设计，轴向尺寸紧凑，定子组件采用多极绕组排布搭配绿色绝缘骨架，能够在有限的体积内提升绕组槽满率，保障电机的扭矩输出密度；转子部分采用一体式磁钢结构搭配中心输出轴，输出轴采用扁位结构设计，能够与外接负载轮系、传动件实现无相对滑动的周向固定，避免传动过程中出现打滑丢转的问题。端盖部分设置了对称分布的安装定位孔，可直接通过紧固件完成与设备基体的固定，无需额外设计复杂的安装转接结构。在设计思路上，该结构优先保障了小空间下的动力输出效率，定子与转子之间的气隙控制在极小的公差范围内，尽可能降低磁阻损耗提升能效；当前呈现的结构省略了外接连接导线与转子支撑滚珠轴承，导线可从定子端的半球形切口位置引出，轴承可安装在定子顶面的切口位，既不破坏电机主体的结构完整性，也为后续的装配工序预留了合理的操作空间。从安装边界来看，该电机整体为圆柱盘状外形，径向尺寸适配23mm级别的安装腔位，输出轴的轴向伸出长度、直径以及扁位尺寸均匹配微型精密传动的通用接口标准，端盖安装孔的孔位间距、孔径均经过标准化设计，能够直接替换同规格的其他微型驱动电机，降低设备迭代时的结构改造成本；内部所有结构尺寸均严格匹配厂商公开的产品参数标准，除内部非外露尺寸外，所有外部装配尺寸均满足实际生产装配的公差要求，可直接用于产品前期的结构干涉验证、装配工艺模拟以及传动链路的动力学仿真测试，帮助工程师在产品开发阶段快速完成动力部件的选型匹配与结构适配，缩短产品开发周期。
