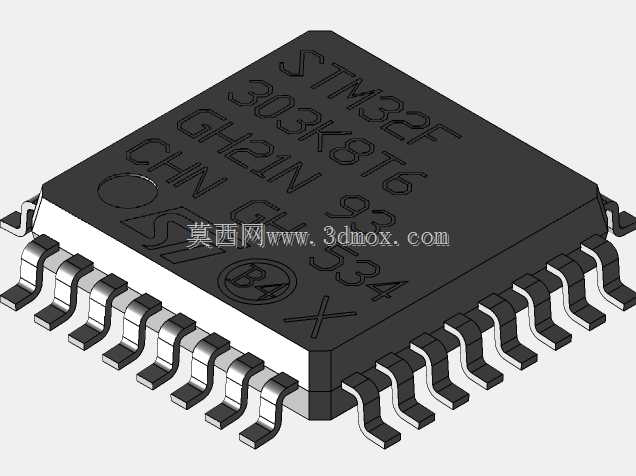

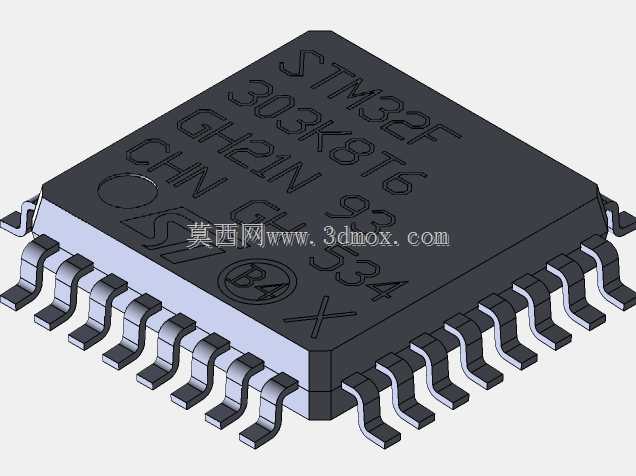

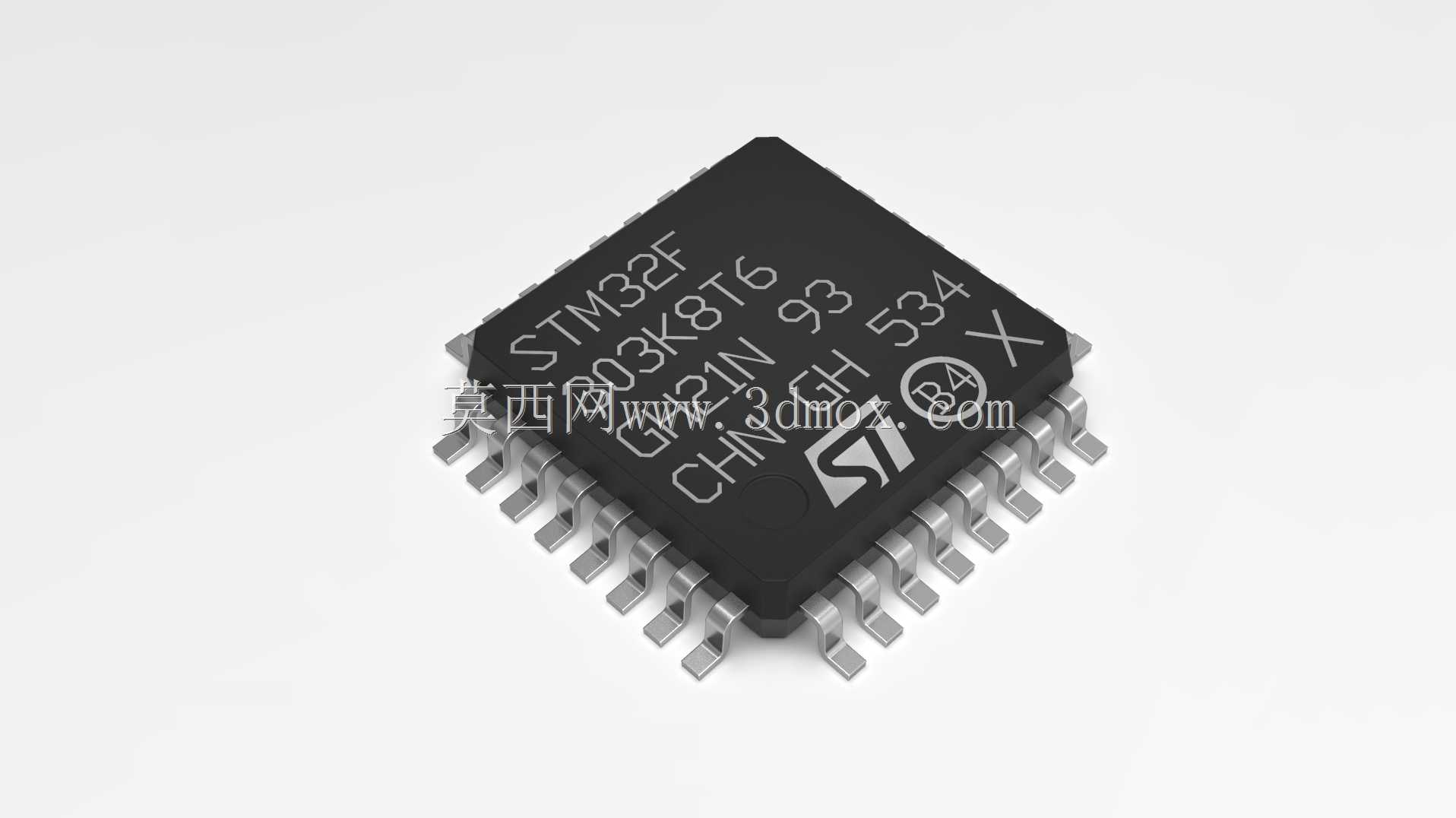

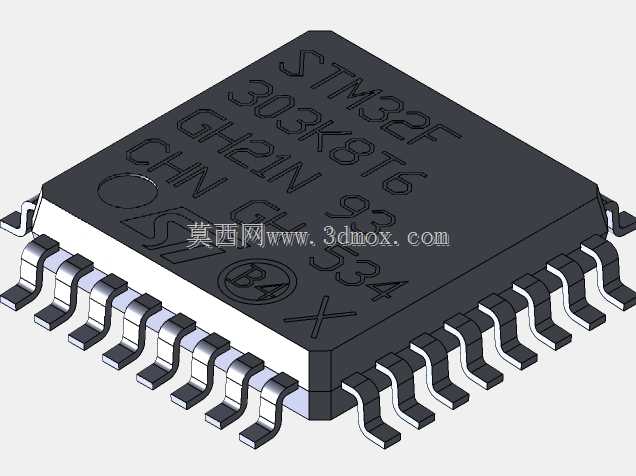

LQFP32封装STM32微控制器三维结构

这款LQFP32封装的STM32微控制器三维结构，还原了工业级通用MCU的真实形态与安装特征，可用于各类电子设备的结构布局设计、PCB装配仿真、整机结构干涉校验场景。在工业控制领域，这类微控制器常作为核心控制单元嵌入小型PLC模块、传感器采集终端、简易自动化执行器的控制板中，承担逻辑运算、信号采集、外设驱动的核心功能；在消费电子领域，它也可用于小型智能硬件、便携检测设备的主控电路，适配低功耗、小体积的产品设计需求。从功能特性来看，该款MCU采用ARM Cortex-M内核，具备多路GPIO、ADC、通信接口资源，可满足多数中小规模嵌入式控制场景的外设扩展需求，LQFP32的封装形式兼顾了引脚数量与焊接便利性，既可以支持手工焊接打样，也适配SMT自动化贴片量产工艺。在设计思路上，该三维结构严格遵循LQFP32封装的机械尺寸规范，精准还原了芯片本体的塑封外形、引脚排布间距、引脚共面度特征，芯片表面的标识区域、引脚的弯折弧度都按照实物比例还原，能够为结构设计阶段的空间预留提供准确的参考。从外形尺寸与安装边界来看，该封装芯片本体为正方形塑封结构，四周引出鸥翼式引脚，相邻引脚中心间距为0.8mm，整体安装占用的PCB板面尺寸符合LQFP32封装的通用标准，引脚伸出本体的长度、引脚底部到PCB板面的焊接高度都按照实际焊接后的状态建模，在进行整机结构设计时，可以直接调用该模型校验芯片周边的结构件间隙，避免出现装配后芯片与外壳、散热件、周边接插件发生干涉的问题，同时也能为散热片选型、三防漆涂覆路径规划提供准确的空间参考。在进行PCB布局时，该模型也可辅助确认芯片周边的丝印标注空间、去耦电容摆放位置，确保生产环节的可制造性，减少打样阶段因尺寸预估偏差带来的改板问题。
