500W无刷主轴铝制夹持固定支架

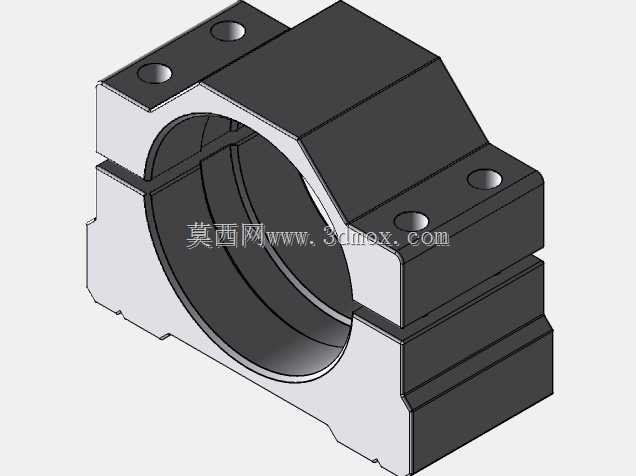

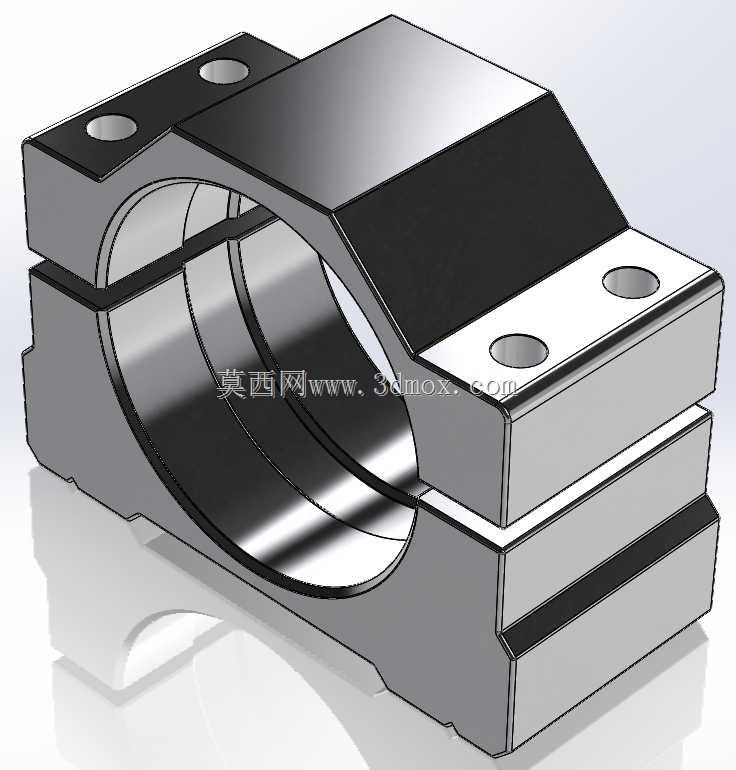

这款铝制主轴夹持支架，主要应用于小型数控雕刻、桌面级铣削加工设备的动力单元固定场景，是配套500W功率BLDC无刷主轴使用的专用安装构件，在小型数控加工设备的动力系统布局中承担核心的定位与承载作用，能够为高速运转的主轴提供稳定的刚性支撑，避免主轴工作过程中出现径向跳动、轴向偏移的问题，保障加工过程中刀具的走刀精度，降低加工振纹出现的概率。从实际使用场景来看，这类支架常被用于桌面级数控铣床、小型精雕机、DIY数控切割设备的主轴安装环节，适配的加工场景涵盖软金属铣削、塑料件切削、木工雕刻、亚克力板材切割等轻载加工工况，能够匹配多数入门级数控加工设备的动力安装需求，解决小功率主轴在设备机架上的定位固定问题。产品采用分体式抱夹结构设计，上下两部分通过侧边的安装孔实现锁紧，依靠抱合面的抱紧力实现主轴的周向与轴向固定，支架顶部与底部的安装平面预留了四个沉头安装孔，可通过螺栓直接固定在设备的Z轴滑台安装面上，安装对位便捷，锁紧后不会出现主轴打滑偏转的问题。支架的整体外形尺寸为89x39mm，中心抱夹孔径为55mm，能够完美适配外径55mm的标准500W BLDC主轴，安装边界清晰，在设计过程中充分考虑了小型数控设备Z轴的安装空间限制，整体结构紧凑，不会占用过多的滑台安装空间，同时预留了足够的锁紧调节余量，能够适配同外径尺寸下存在微小公差的主轴安装需求。设计过程中选用铝合金作为加工材质，兼顾了结构刚性与整体重量，不会给Z轴滑台带来过多的负载负担，同时铝合金材质具备良好的导热性能，能够在主轴高速运转过程中辅助带走部分热量，降低主轴长时间工作的温升速率。结构设计上对抱夹的开合缝隙做了优化，锁紧时缝隙均匀，抱紧力能够均匀分布在主轴的外圆柱面上，不会出现局部应力集中夹伤主轴外壳的问题，同时安装平面做了铣平处理，能够保证安装后主轴的轴线与Z轴进给方向保持平行，避免出现主轴偏斜导致的加工垂直度误差。需要注意的是，该结构设计针对实际使用场景做了公差适配调整，实际零件加工时可根据选用主轴的实际外径公差对抱夹孔径做对应微调，保证锁紧后的抱紧力符合使用要求，避免出现夹持过松或者无法装配的问题。
