同步带轮传动组件结构设计方案

该同步带轮传动组件广泛应用于各类需要精准定比传动的工业场景中，覆盖轻工自动化生产线、小型动力传输工位、精密输送机构、办公自动化设备、小型专用机床进给单元等多个领域，核心作用是在两个平行轴之间传递旋转动力，相比平带传动具备更精准的传动比，不会出现打滑丢转的问题，相比齿轮传动又具备更低的运行噪音、更宽松的中心距适配范围，同时具备一定的缓冲吸振能力，能有效降低动力端的负载冲击。

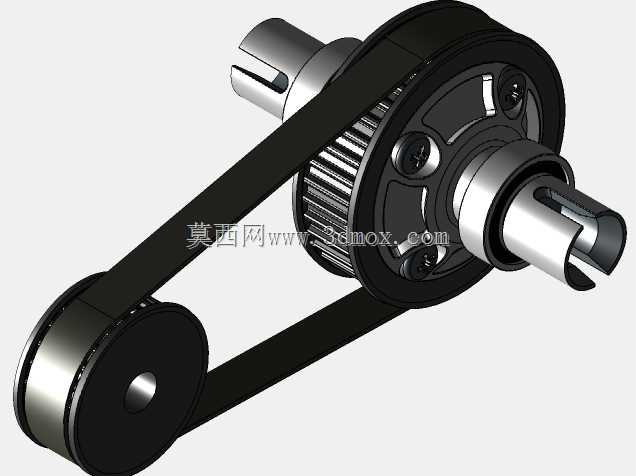

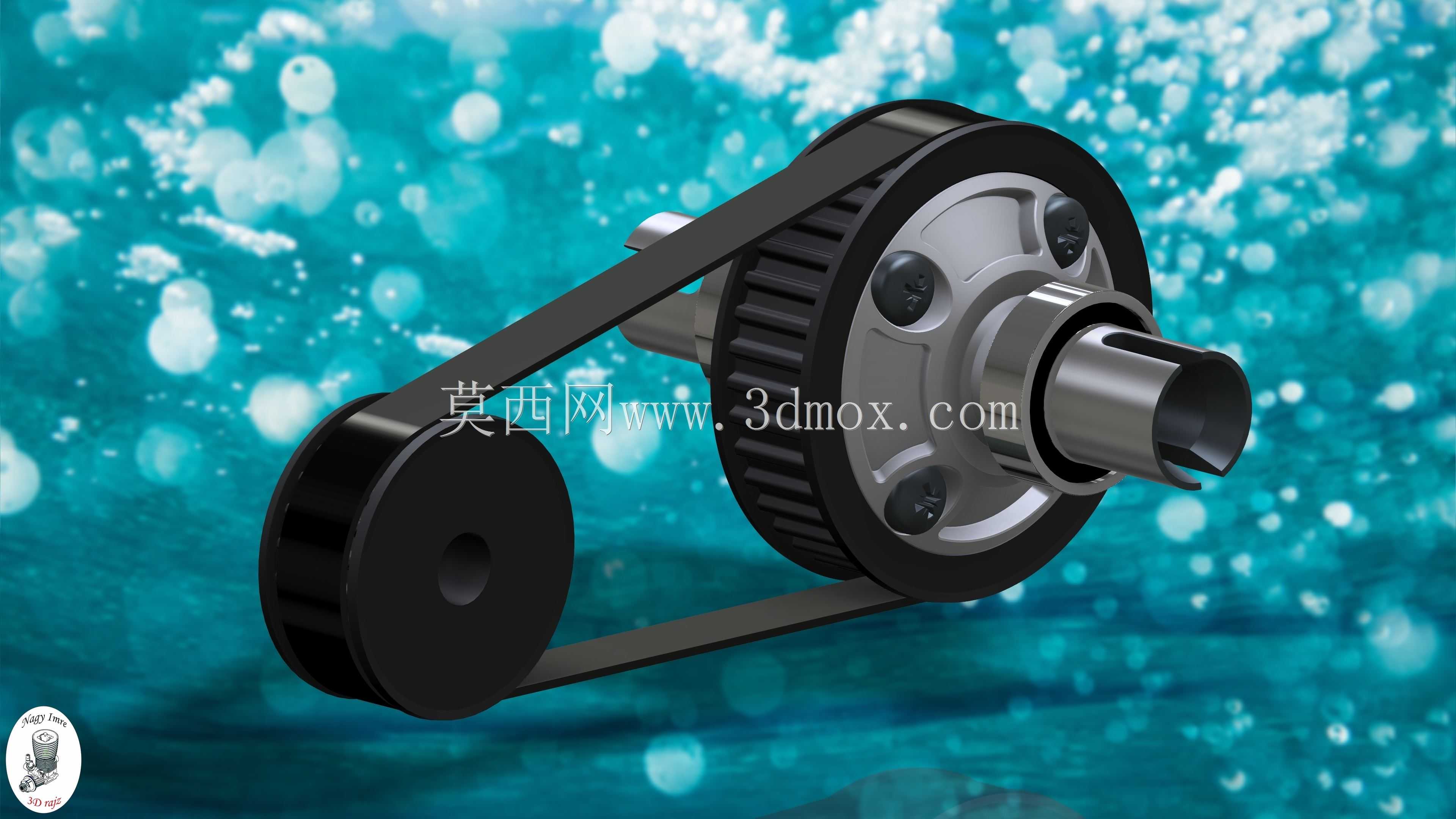

整套组件由主动同步带轮、从动同步带轮、环形同步齿形带、轮体紧固轴套四个核心部分构成，设计过程中首先匹配了齿形参数，采用圆弧齿同步带齿型，确保带齿与轮齿啮合过程中无卡滞、无滑移，啮合接触面积均匀，能在长期运行中减少齿面磨损，延长组件整体使用寿命。主动轮采用辐板式结构，在保证轮体结构强度的前提下尽可能降低自身转动惯量，减少动力启动阶段的惯性损耗，轮芯位置设计有贯通式轴孔与紧定螺钉安装位，可直接与动力输出轴进行锁紧固定，无需额外定制连接法兰；从动轮采用一体化轮毂设计，轮毂位置预留了轴承安装位，可直接套装在固定支撑轴上实现自由旋转，轮体端面设计有均匀分布的螺栓孔位，可适配不同规格的负载连接件，满足不同场景下的动力输出需求。

设计过程中充分考虑了安装边界的适配性，两轮的中心距预留了±5mm的张紧调节余量，无需额外设计张紧轮即可完成皮带的安装与张紧调整，降低了整套传动机构的安装复杂度与整体成本；皮带的包角经过校核计算，小轮包角大于120度，确保传动过程中啮合齿数足够，不会出现跳齿问题。整体外形结构紧凑，轮体边缘做了倒角处理，避免安装过程中锐边划伤操作人员，皮带外侧采用平面设计，不会与周边的防护钣金、走线槽产生运动干涉，可直接嵌入各类设备的内部传动腔体内使用。

在功能特性上，该传动组件可适配中低转速下的动力传输需求，运行过程中无需额外添加润滑油，日常维护仅需定期检查皮带张紧度即可，相比链条传动更加清洁无油污，适合对生产环境洁净度有一定要求的作业场景；轮体与皮带的材质搭配经过优化，金属轮体具备足够的结构刚性，橡胶加线绳的同步带具备足够的抗拉强度与抗疲劳性能，可承受频繁正反转的工况需求，不会出现皮带拉伸变形导致传动失准的问题。
