径向安装式MT-100工业压力表结构设计

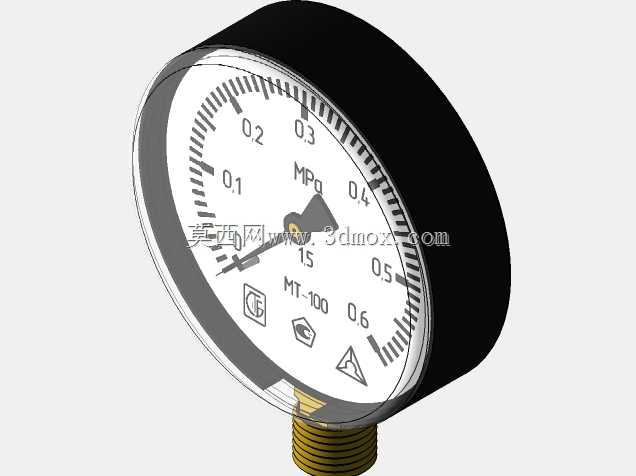

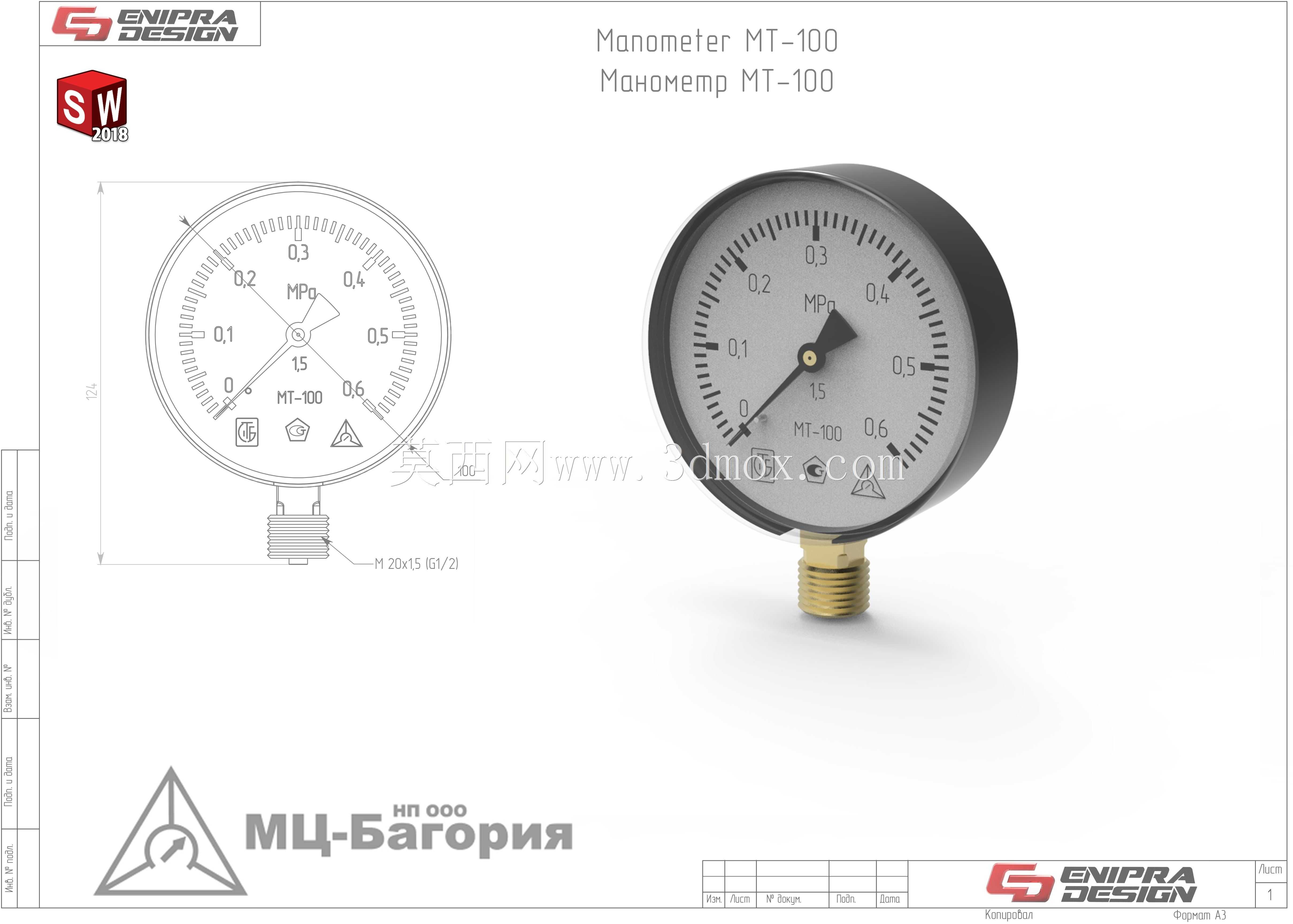

这款MT-100压力表是工业现场流体压力监测的核心测压元件，广泛应用于液压站管路、压缩空气管网、供水供热管线、小型工业锅炉、气动设备回路等场景，能够实时直观反馈密闭管路内的流体压力数值，帮助运维人员快速掌握系统运行压力状态，及时排查超压、欠压等异常工况，避免因压力失稳引发的设备损坏、介质泄漏甚至生产安全事故，是工业生产环节压力参数目视化监测的基础配套部件。从功能特性来看，该表采用弹簧管作为核心压力感应元件，当被测介质从底部接头进入表内后，弹簧管在介质压力作用下产生弹性形变，通过连杆机构带动中心齿轮轴转动，最终驱动表盘上的指针偏转，配合表盘上印刷的清晰刻度线，可直接读取0到0.6MPa量程范围内的实时压力值，表盘上同步标注的对应兆帕与工程大气压换算刻度，能够适配不同行业操作人员的读数习惯，无需额外换算即可快速获取压力参数。在设计思路上，这款压力表充分考虑工业现场的复杂使用环境，整体采用圆形径向安装结构，表壳选用高强度金属材质冲压成型，具备良好的抗磕碰、抗形变能力，可适配车间内常规的震动、温湿度变化工况；表盘采用高对比度白底黑字印刷，搭配醒目的黑色指针，即使在光线一般的设备安装区域，操作人员站在常规操作距离外也能快速识别压力数值，表玻璃采用高透耐磨材质，既可以清晰观察表盘刻度，也能阻挡现场的粉尘、水汽进入表芯内部，延长仪表的使用寿命。从外形尺寸与安装边界来看，该表采用标准的径向螺纹安装方式，底部配置M20×1.5规格的外螺纹连接接头，是工业测压领域通用的安装接口尺寸，可直接匹配绝大多数工业设备预留的测压接口，无需额外加工转换接头；表身整体为规整的圆柱形结构，安装时仅需预留对应直径的安装空间与接头旋合深度，即可完成固定，安装后表盘正面朝向操作人员的观测方向，日常巡检时无需额外调整角度即可快速读数，整体结构紧凑，既可以独立安装在管路上，也可以配套安装在设备面板、控制柜的预留开孔位置，适配不同场景的安装需求。
