可调式手动大力夹持机械夹具结构

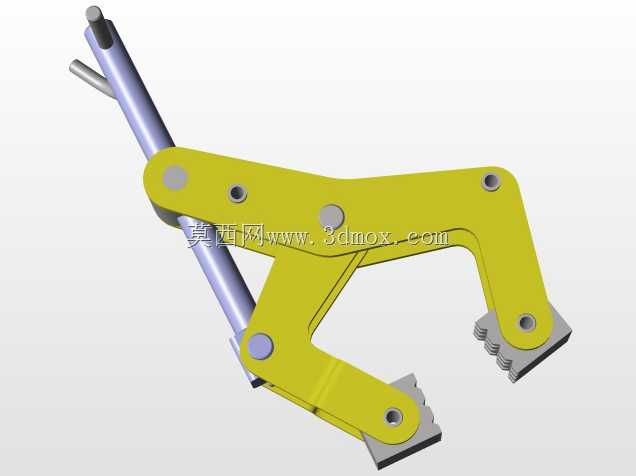

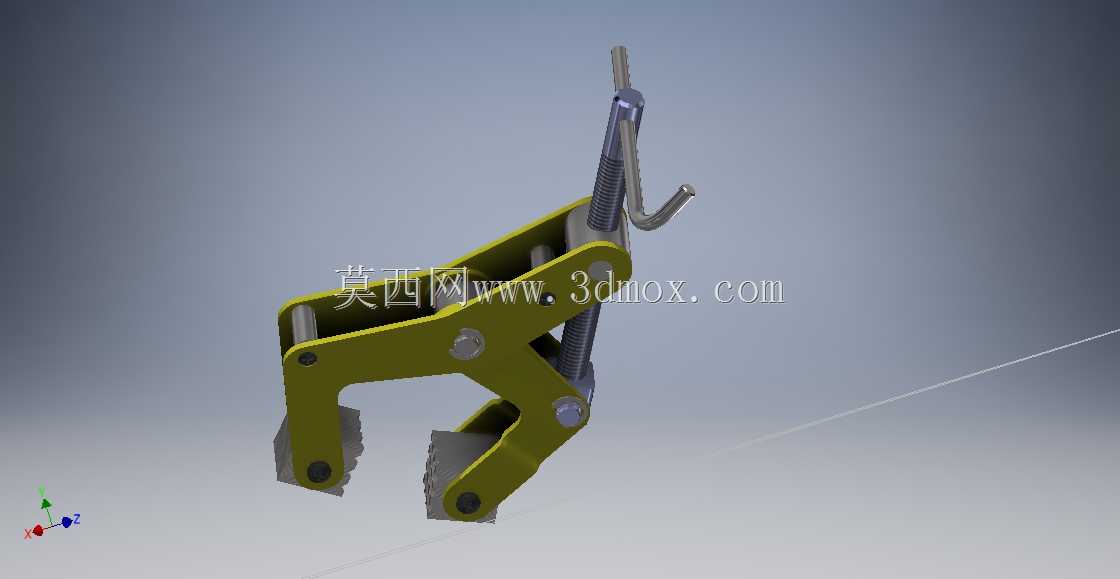

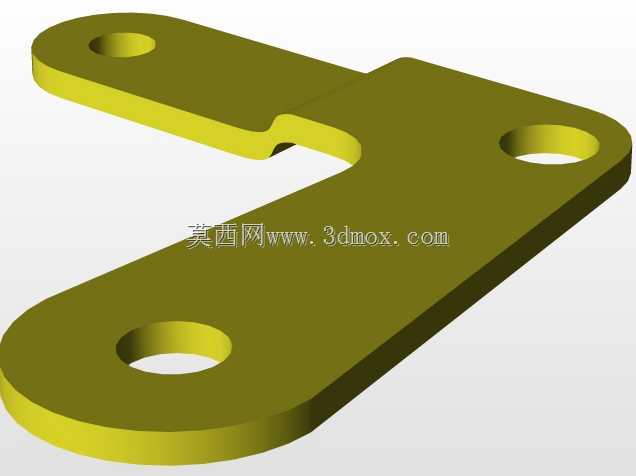

这款手动夹持夹具主要面向车间工件临时固定、零部件焊接定位、小型工件装配夹持、钣金件修配固定等场景设计，是生产现场、维修工位、装配班组常用的手动夹持工具，能够在无外接动力的场景下快速完成工件的夹紧固定，适配多类不规则外形工件的夹持需求，尤其适合单件小批量生产、设备现场维修、户外临时加工作业等缺乏气动、液压动力源的使用场景。夹具采用连杆增力结构设计，通过铰接的钳体臂配合顶部的调节螺杆，实现夹持力的放大与夹持开度的灵活调节，钳口部位设计有锯齿形咬合齿面，能够在夹持金属工件、木质构件、塑料型材时增大接触摩擦力，避免夹持过程中工件出现滑移错位，保障加工或装配过程的稳定性。整体结构采用对称式双钳臂铰接布局，顶部的挂钩式调节手柄既可以作为螺杆旋拧的施力部件，也可作为夹具的临时悬挂点位，方便工位间的收纳与转移。钳体臂采用弯折式结构设计，在保证整体结构强度的同时预留出足够的钳口开合空间，最大夹持开度可覆盖常规中小型工件的夹持尺寸需求，铰接点位采用销轴配合防松结构，长期反复使用也不会出现铰接松旷、夹持精度下降的问题。设计过程中充分考虑手动操作的人机工程需求，调节螺杆的螺距经过匹配设计，既保证足够的夹紧力输出，也避免旋拧过程中阻力过大增加操作人员的劳动强度，钳体的外形轮廓做了圆角过渡处理，避免操作过程中尖锐边角划伤操作人员。钳口的咬合齿采用倾斜排布设计，夹紧受力时齿尖能够嵌入工件表面形成更稳固的咬合，同时不会对工件表面造成过深的压痕损伤，适配表面质量要求较高的成品件临时夹持需求。整体结构无复杂易损部件，日常仅需在铰接点位定期加注润滑脂即可长期稳定使用，能够适应车间多粉尘、少量切削液飞溅的复杂工作环境，夹持力可通过顶部螺杆的旋入深度灵活调节，针对薄壁类工件可适当减小夹紧力避免工件变形，针对厚重毛坯件可加大旋紧力度获得足够的夹持稳定性，无需额外搭配垫块等辅助配件即可完成多数常规工件的夹持作业。
