MIG焊接用紫铜导电焊嘴结构设计

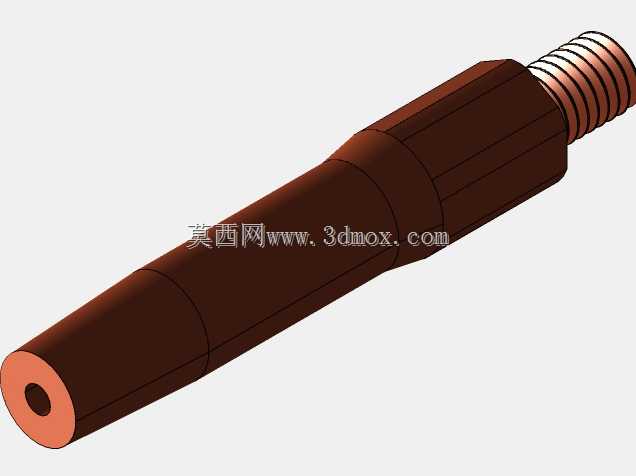

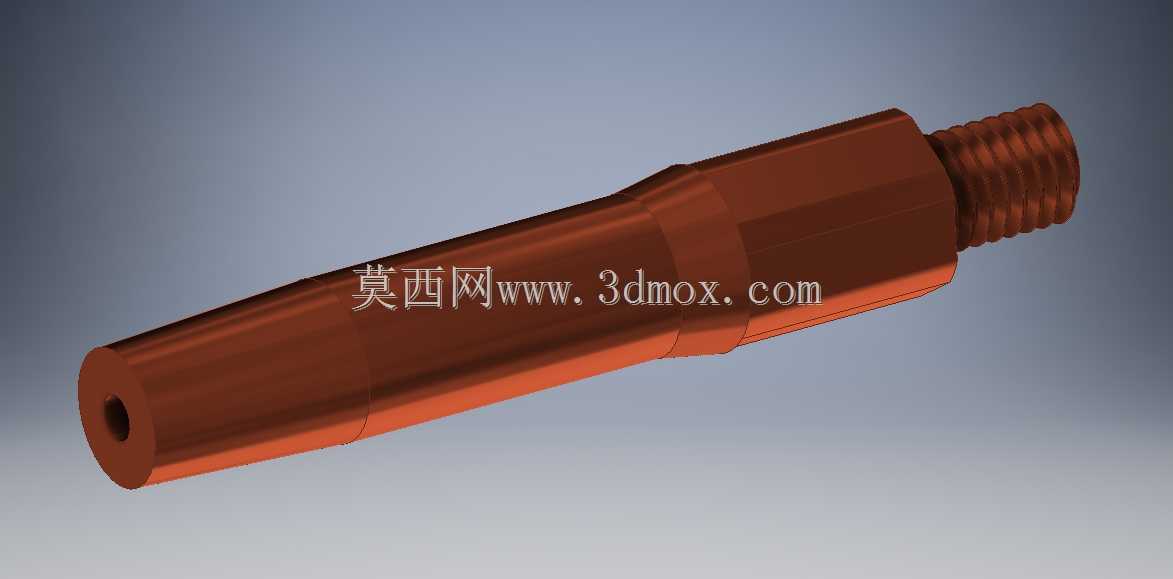

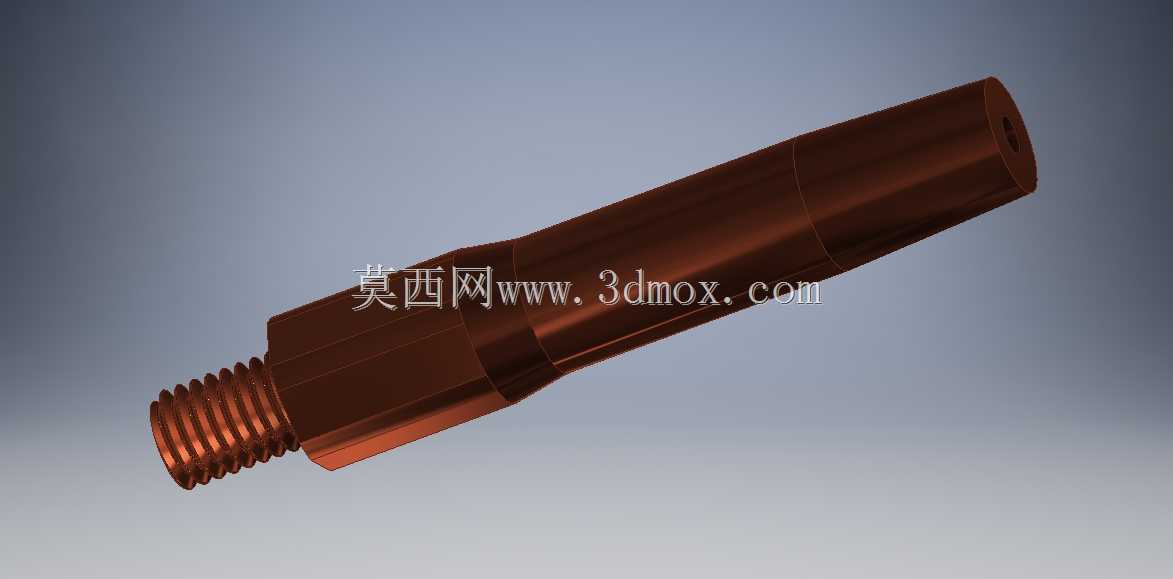

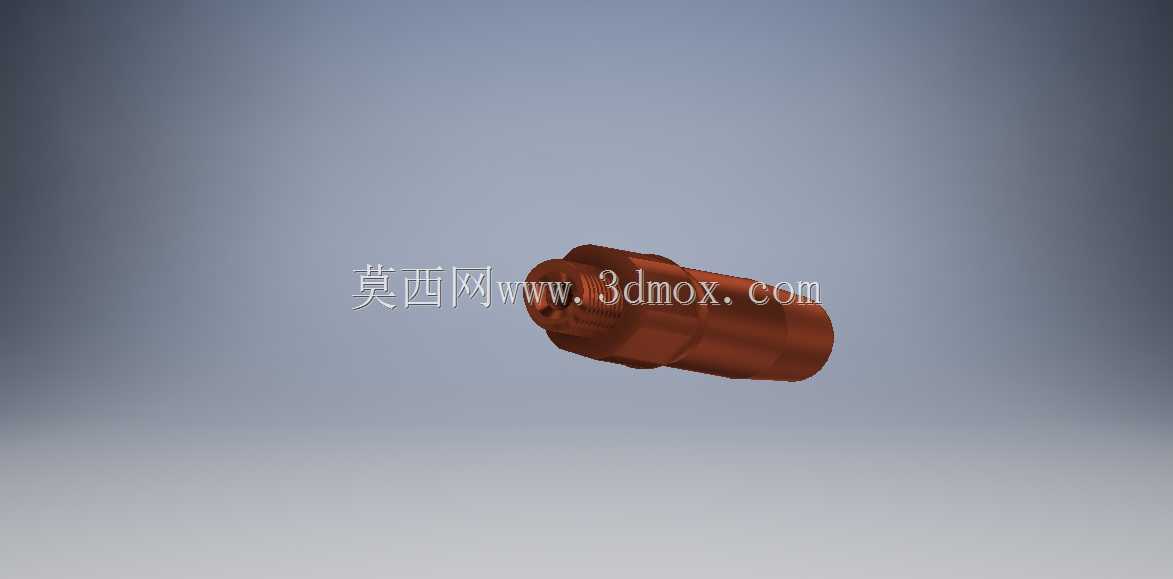

在气体保护焊接作业场景中，焊嘴是直接影响焊接过程稳定性与焊缝成型质量的核心易耗配件，这款针对MIG熔化极气体保护焊设计的焊嘴，采用紫铜材质加工，核心作用是为焊丝提供精准导向，同时将焊接电流稳定传导至连续送出的焊丝，在焊丝与工件之间引燃稳定电弧完成金属熔接。从结构设计逻辑来看，这款焊嘴的外形采用分段式结构设计，一端加工有标准外螺纹，用于和焊枪枪体的导电杆实现可靠螺纹连接，保证装配后接触电阻处于极低水平，避免大电流焊接工况下出现局部过热烧损的问题；中间段设计有六角夹持位，方便现场作业人员使用普通扳手快速完成拆装更换，无需专用工装即可在焊接作业间隙快速完成损耗件替换，适配车间现场快节奏的生产节拍。靠近出丝端的部位采用渐进式收窄的锥形结构，这种设计一方面能够缩小焊嘴端部的体积，让作业人员在进行角焊缝、窄间隙焊缝焊接时获得更好的操作视野，能够清晰观察到焊丝对准焊缝坡口的位置，减少焊偏缺陷的产生；另一方面锥形结构能够让保护气沿着焊嘴外壁形成更均匀的层流气罩，减少焊接区域的空气卷入，降低焊缝产生气孔的概率。从安装边界尺寸来看，这款焊嘴的螺纹规格适配市面主流的500A及以下气保焊枪型号，整体长度控制在常规焊嘴的通用尺寸范围内，不会因为长度过长导致焊丝送出阻力增大，也不会因为长度过短导致保护气覆盖范围不足。内孔的加工精度控制在合理公差范围内，既能够保证焊丝顺畅送出不卡丝，又能保证焊丝和内孔壁保持足够的接触面积，避免导电不良导致的电弧不稳、飞溅增大问题。在实际焊接生产中，这类焊嘴属于高频损耗件，长时间大电流焊接后，内孔会因为焊丝摩擦、飞溅粘附出现磨损或堵塞，需要定期更换，这款结构的焊嘴在设计时充分考虑了现场使用的通用性与拆装便捷性，不需要对现有焊枪结构做任何改造即可直接替换使用，能够适配碳钢、不锈钢、铝合金等多种材质的MIG焊接作业场景，无论是钢结构车间的批量构件焊接，还是机加工车间的零部件补焊作业，都能满足稳定的导电、导丝、辅助气罩成型的使用需求。
