万宝至RS555型直流电机结构设计

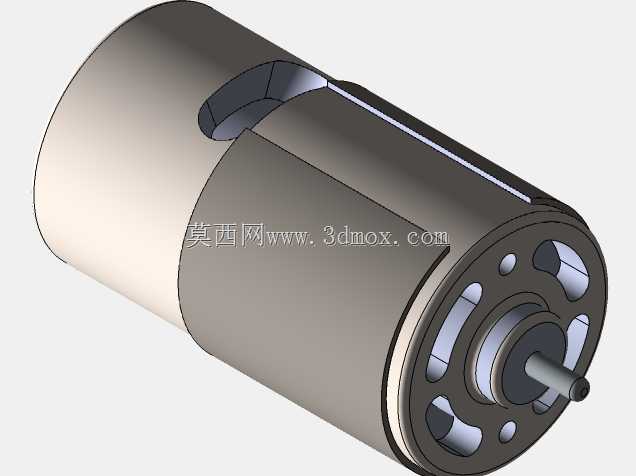

这款微型直流电机是小型动力输出场景中应用极为广泛的核心驱动部件，在民用消费电子、小型工业设备、家用智能电器领域都承担着核心动力转换的作用，常见于桌面小型传动装置、智能小家电动力模块、小型玩具驱动结构、办公自动化设备走纸机构、车载小型电控执行单元等场景，能够将直流电能高效转换为旋转机械能，为配套负载提供稳定的转速与扭矩输出。从功能特性来看，该款电机采用有刷直流供电结构，启动扭矩充足，调速响应速度快，供电适配范围宽，可通过调整输入电压灵活改变输出转速，适配不同负载的动力需求，运行过程中噪音控制表现优异，运转平稳性强，能够满足长时间连续运转的使用要求，适配多数低压直流供电的小型设备动力需求。在设计思路上，整体采用经典的圆筒式机壳结构，机壳采用导磁性能优异的金属材质一体拉伸成型，既作为定子磁钢的安装载体，也构成电机的闭合磁路，有效降低磁漏提升能量转换效率；机壳侧面开设的定位槽用于整机安装时的周向防转，避免电机运转过程中出现跟转移位的问题；输出端采用多孔通风式端盖设计，端盖上的镂空孔洞既可以减轻整机自重，也能为电机内部运转产生的热量提供散热通道，同时端盖内嵌含油轴承，为输出轴提供稳定的径向支撑，降低运转过程中的轴系晃动，提升输出轴的运转同轴度。从安装边界与尺寸适配来看，该款电机为标准555系列规格，机壳外径为行业通用的36mm量级，机身长度适配多数小型设备的安装腔体预留空间，输出轴直径、轴伸长度均符合行业通用的配套尺寸标准，安装时既可以通过侧面的定位卡槽完成周向固定，也可以通过端盖上的安装孔完成端面锁附，能够直接替换同规格的同类型电机，无需对配套设备的安装结构做额外修改，适配性极强。整体结构做了简化设计，保留了电机核心的功能结构特征，去掉了非必要的冗余细节，既能够直观展示555型直流电机的整体构造特征，也可以用于设备装配阶段的安装干涉校验、动力布局模拟，帮助设计人员快速完成整机的动力模块布局验证，提前预判安装过程中可能出现的尺寸干涉、位置冲突问题，缩短小型设备的动力系统开发周期。
