带输出齿轮的剖视结构直流电机

这款直流驱动电机是小型动力输出场景的核心执行部件，广泛应用在消费电子传动结构、小型智能玩具驱动单元、家用小电器动力模块、车载小型执行机构、办公自动化设备进给系统等对安装空间有严格限制、需要稳定低电压动力输出的场景中，能够在直流供电环境下将电能高效转化为旋转机械能，为后端负载提供持续可控的扭矩输出。

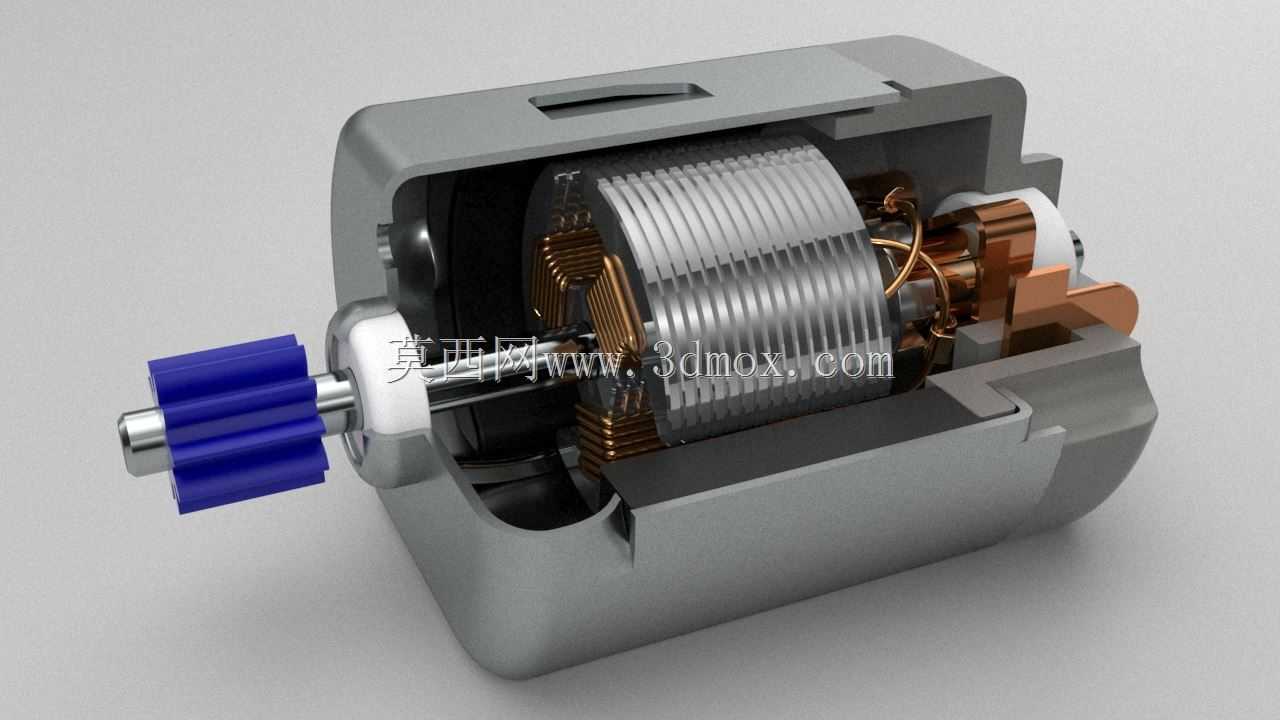

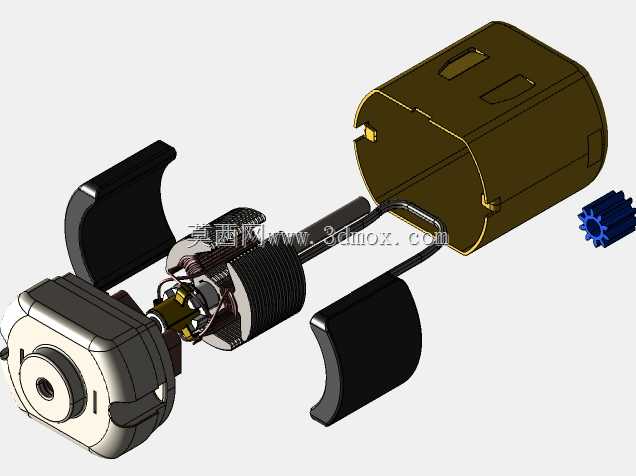

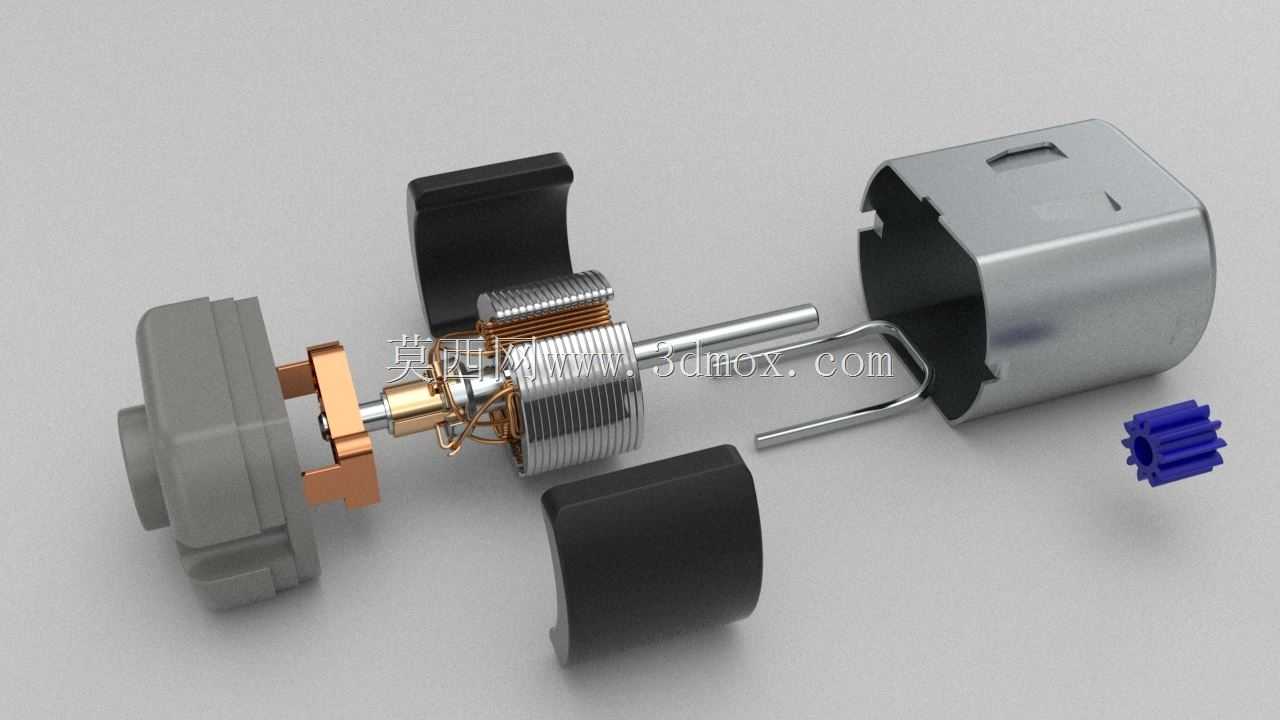

从功能特性来看，这款电机采用经典有刷直流结构设计，剖视结构清晰展现了内部定子永磁体、转子绕线组、换向铜头、碳刷接触组件的排布逻辑，输出端集成了模数适配的蓝色尼龙传动齿轮，可直接与配套减速齿组啮合，省去额外加装输出连接件的工序，降低整套传动结构的装配复杂度。电机外壳采用冲压成型的金属机壳，既能够为内部组件提供可靠的结构防护，抵御日常使用中的轻微磕碰与粉尘侵入，同时金属材质的高导热性可以快速导出转子工作时产生的热量，避免长时间高负载运行下内部绕组过热老化，延长电机的连续工作时长。

在设计思路上，这款电机优先平衡了小体积与输出扭矩的需求，内部转子采用多槽斜极绕线结构，能够有效降低运转时的齿槽转矩，让电机在低速运行时也能保持平稳的输出状态，减少运转过程中的振动与噪音，适配对运行静谧性有要求的使用场景。换向组件采用耐磨铜合金搭配高含碳量碳刷，在保证导电稳定性的同时，能够耐受长时间运转的摩擦损耗，延长电机的整体使用寿命。输出端的轴承采用含油铜套搭配定位挡片的结构，既可以限制输出轴的轴向窜动，保证齿轮啮合的同轴度，也无需频繁添加润滑脂，降低后期维护成本。

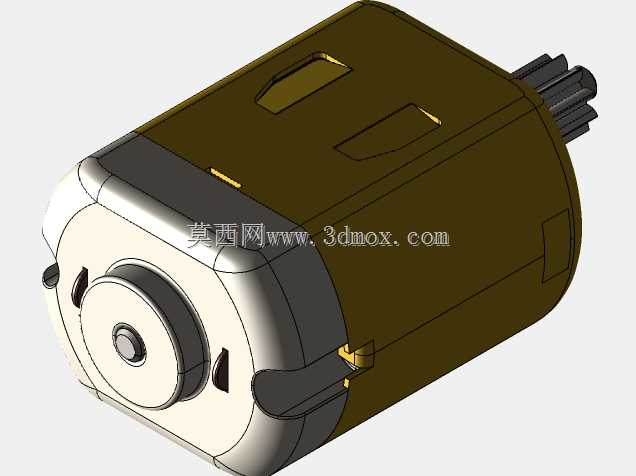

从安装边界来看，这款电机采用标准的方形机壳设计，机壳预留的安装定位槽可以快速嵌入配套的设备安装位，不需要额外设计复杂的固定结构，输出轴伸出长度与齿轮安装位置经过精准匹配，安装后齿轮与后端传动组的啮合间隙控制在合理区间，既不会因为间隙过大产生传动打齿噪音，也不会因为间隙过小导致运转阻力增大、额外消耗电能。电机整体径向尺寸紧凑，轴向长度经过优化，能够在狭窄的设备内腔中完成布置，适配各类小型化设备的空间设计要求，供电引脚的排布位置避开了传动结构区域，接线操作时不会与运动部件产生干涉，提升装配接线的便利性。
