家用电视红外遥控器精细结构设计

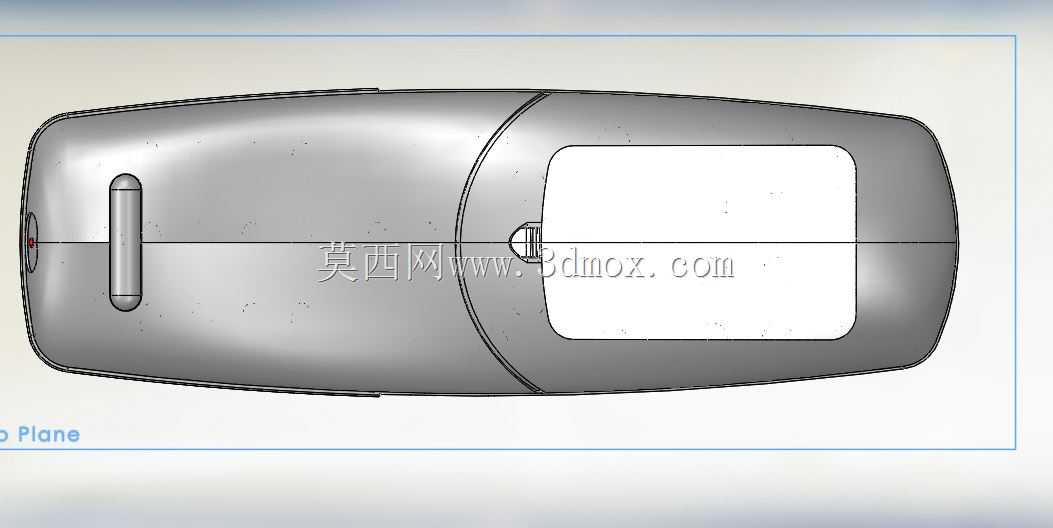

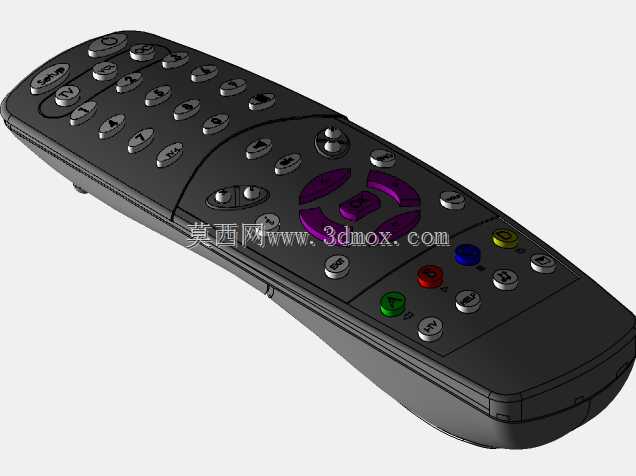

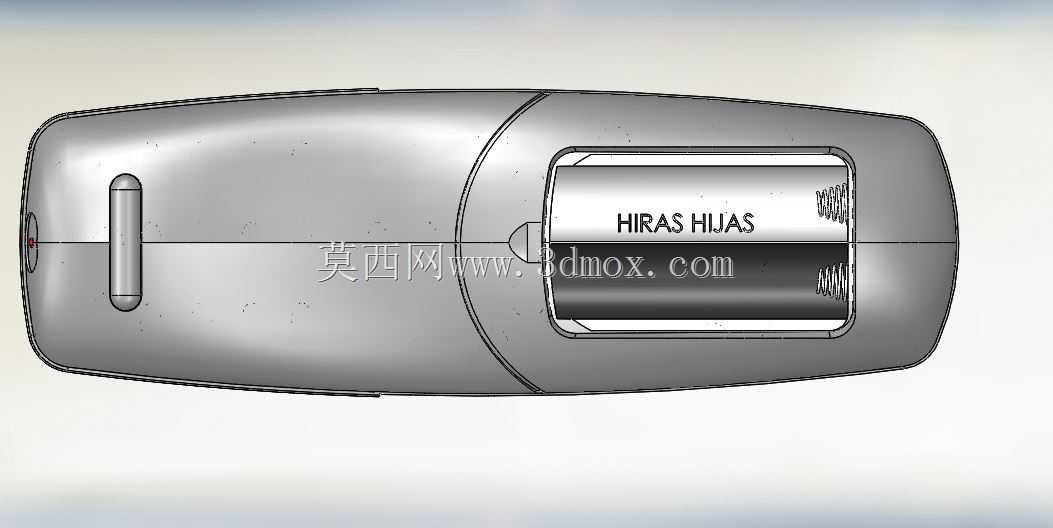

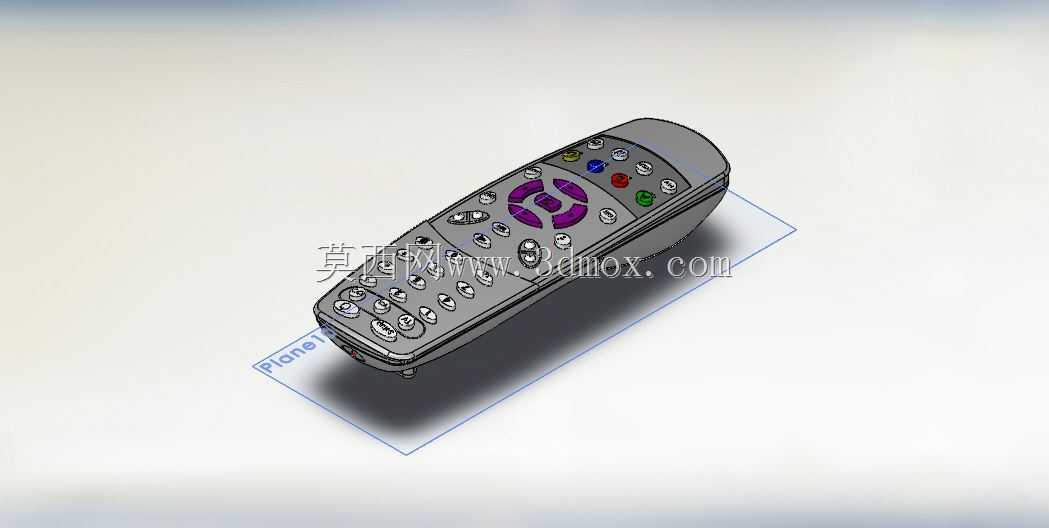

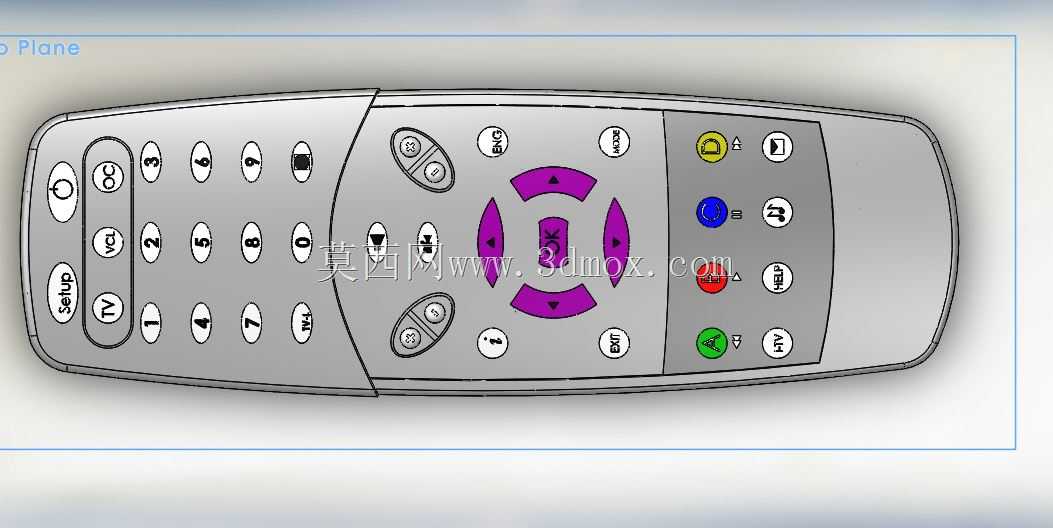

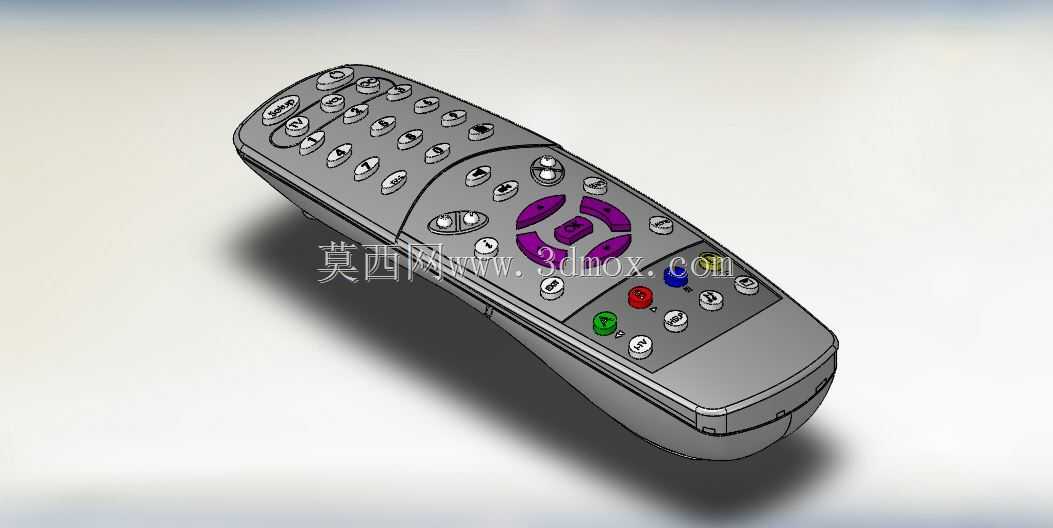

这款遥控器是面向家用影音设备操控场景开发的手持操控终端，核心用途是实现电视等影音设备的远距离红外指令传输，用户无需起身接触设备面板，即可完成频道切换、音量调节、信号源切换、功能菜单调用等常用操作，适配家庭客厅、酒店客房、多媒体会议室等多场景的影音设备操控需求，是民用消费电子领域普及率极高的人机交互终端。在功能特性设计上，整体采用符合人体工学的弧形曲面造型，握持时贴合手掌自然弯曲的弧度，长时间手持操作不易产生酸胀感；按键区域按照使用频率做分区排布，高频使用的数字选台键、音量频道调节键布置在手指自然触控的核心区域，功能复合键、彩色自定义快捷键布置在中下部区域，方向导航键采用辨识度极高的紫色环形布局，搭配不同色彩的功能确认键，用户无需低头查看即可通过触觉和色彩区分按键功能，降低误触概率。结构设计层面充分考虑量产装配与日常使用的可靠性，上下壳体采用唇槽与卡扣配合的装配方式，无需额外螺丝即可实现紧密扣合，接缝处做了错位止口设计，能够有效阻挡日常使用中灰尘、泼溅水渍进入壳体内部，保护内部电路板与电池仓组件；电池仓集成在壳体尾部，采用滑盖式仓门设计，仓门与壳体之间设置定位卡槽与防脱卡扣，更换电池时仓门不会轻易脱落丢失，仓内设置电池极性标识与弹片限位结构，避免电池装反或接触不良的问题。外形尺寸上整体长度控制在180mm左右，最宽处约55mm，壳体最厚处约22mm，整体重量控制在80g以内，单手握持时拇指可覆盖全部核心按键区域，无需调整握持姿势即可完成所有操作；壳体边缘做了R3-R5的圆角过渡处理，没有尖锐棱角，日常握持、放置时不会划伤桌面或手部，表面采用细磨砂晒纹处理，既能够提升握持摩擦力避免滑落，也不易残留指纹与使用划痕，长期使用仍能保持较好的外观质感。设计过程中还充分考虑了注塑成型的工艺可行性，所有壳体壁厚保持均匀的2mm厚度，按键区域的柱位与壳体连接处做了加强筋结构，避免频繁按压导致的柱位断裂，壳体表面的分型线设置在侧面视觉隐蔽区域，保证产品外观的整体性，内部预留了红外发射头、电路板、导电胶按键的安装定位槽位，各部件的安装间隙控制在0.1-0.2mm之间，既保证装配顺畅，也不会出现部件晃动产生的异响问题。
