办公空间空调送风布局仿真三维建模

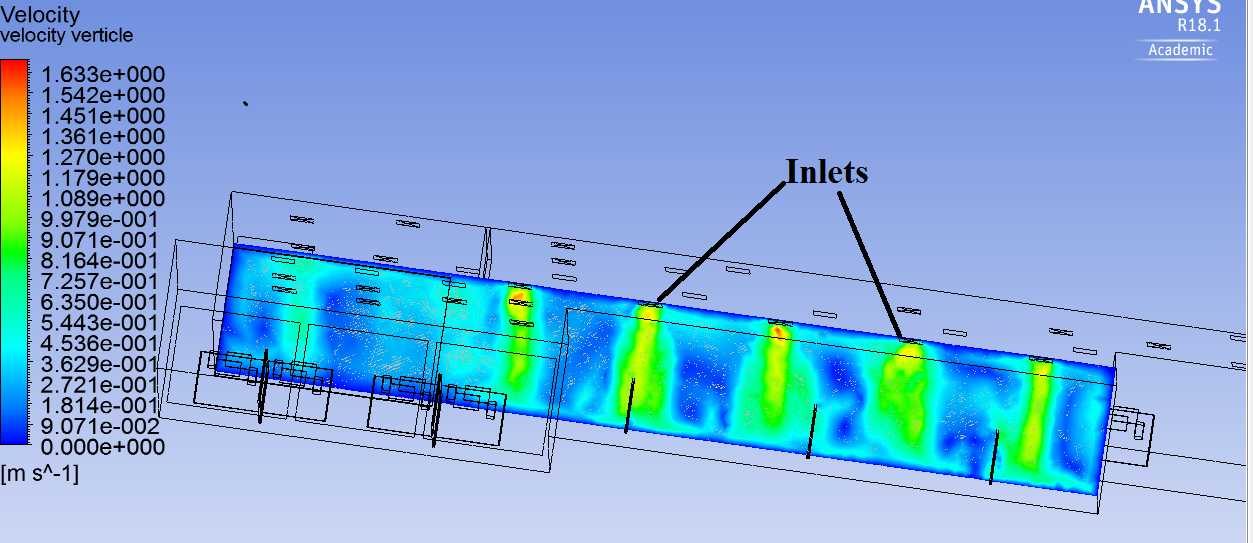

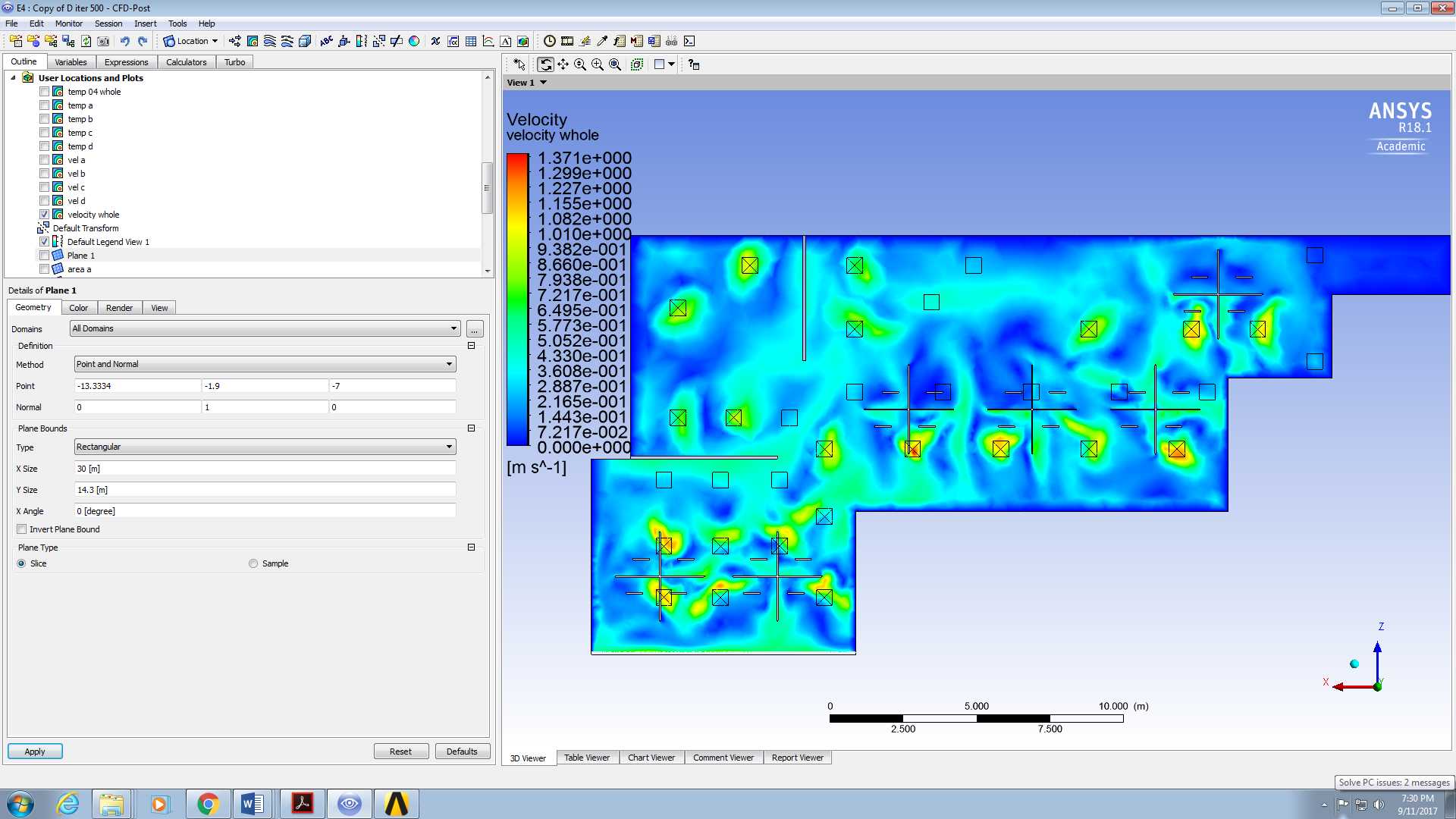

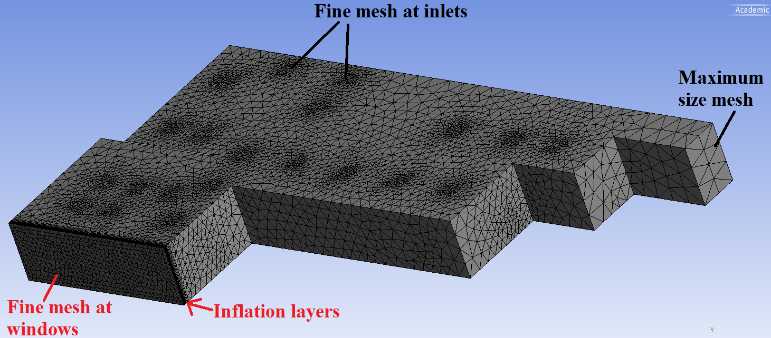

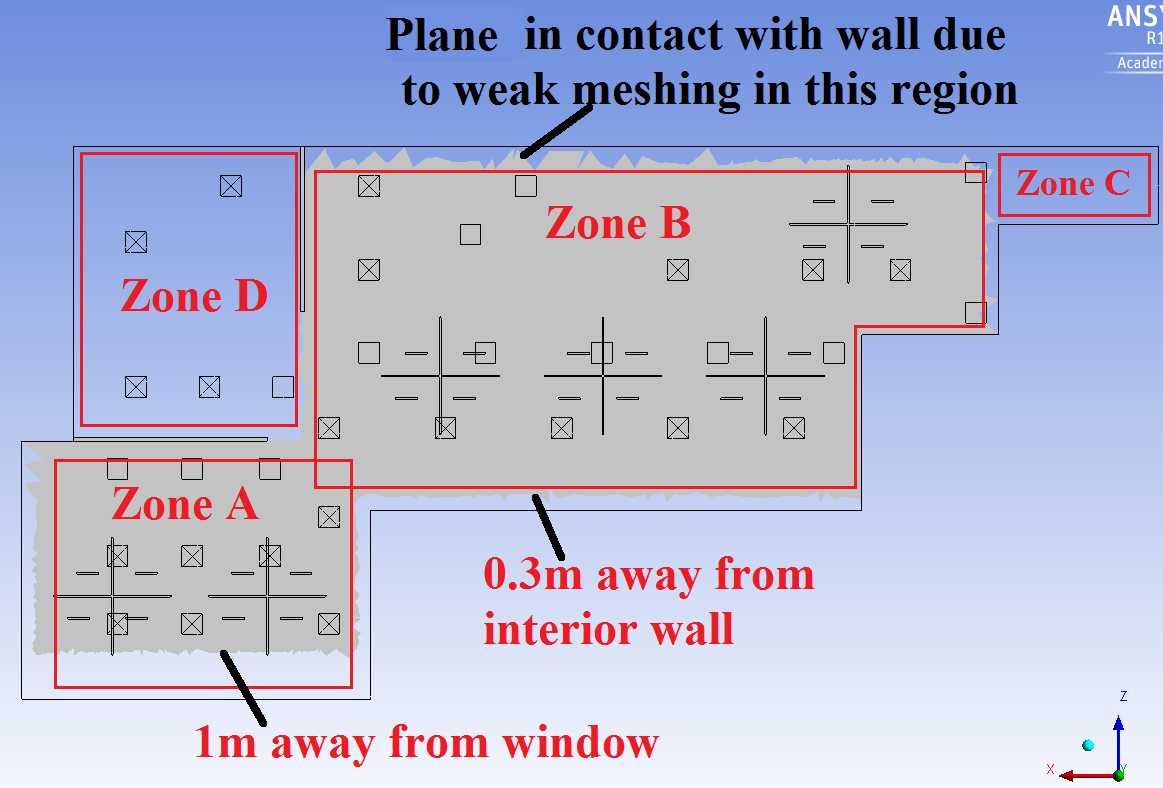

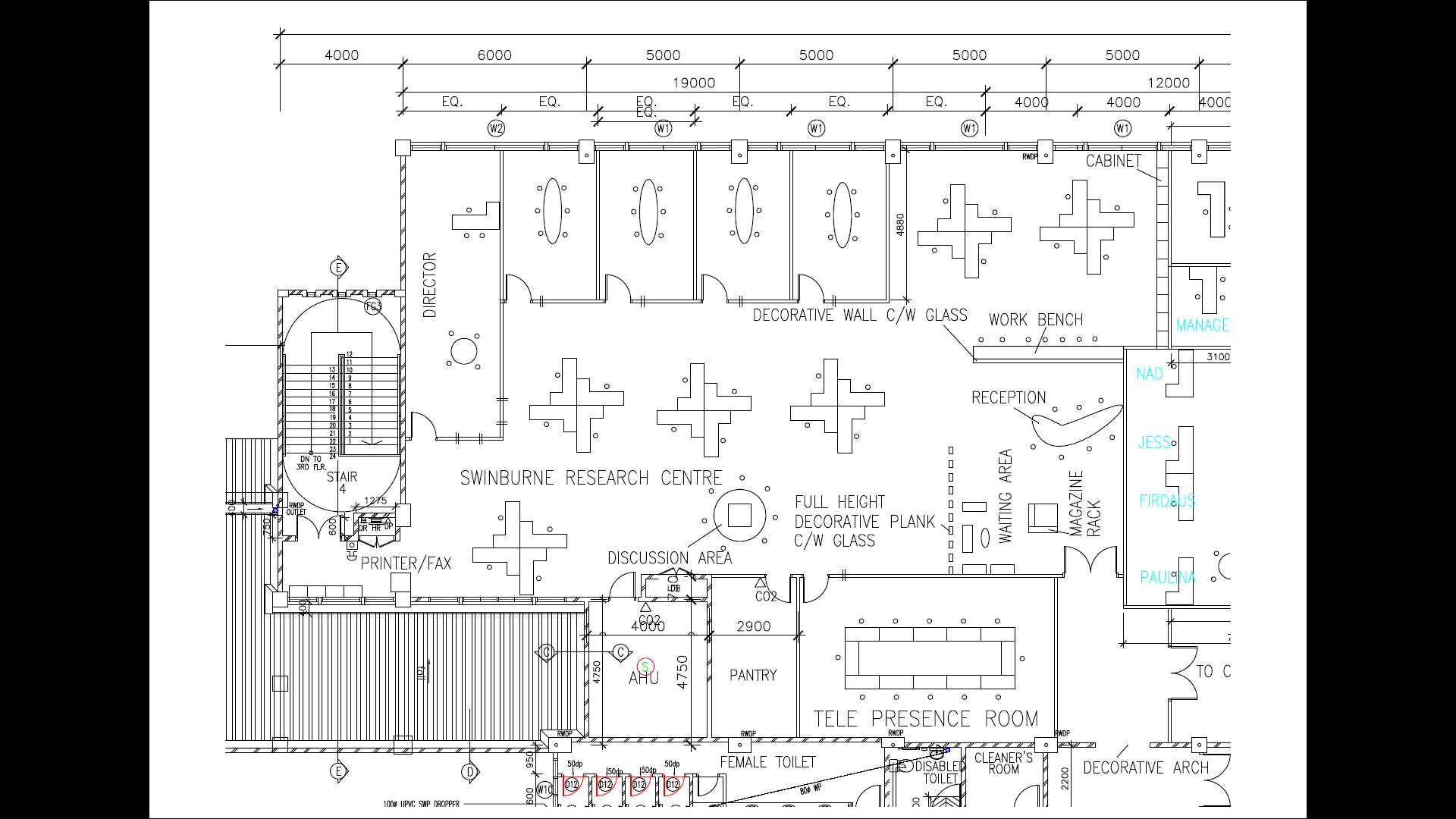

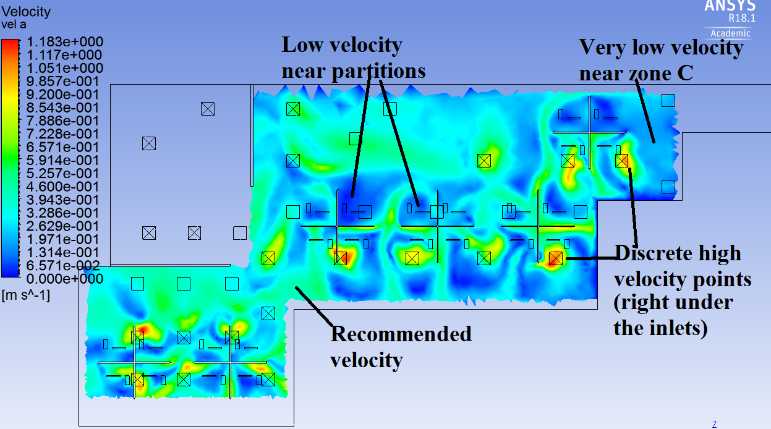

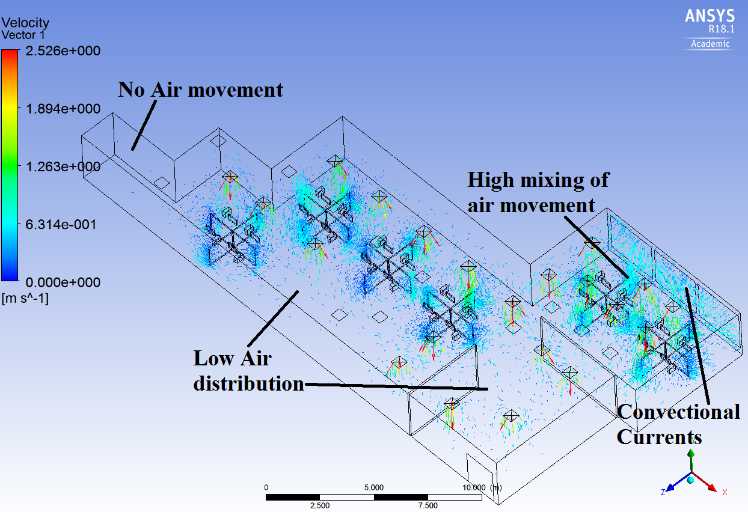

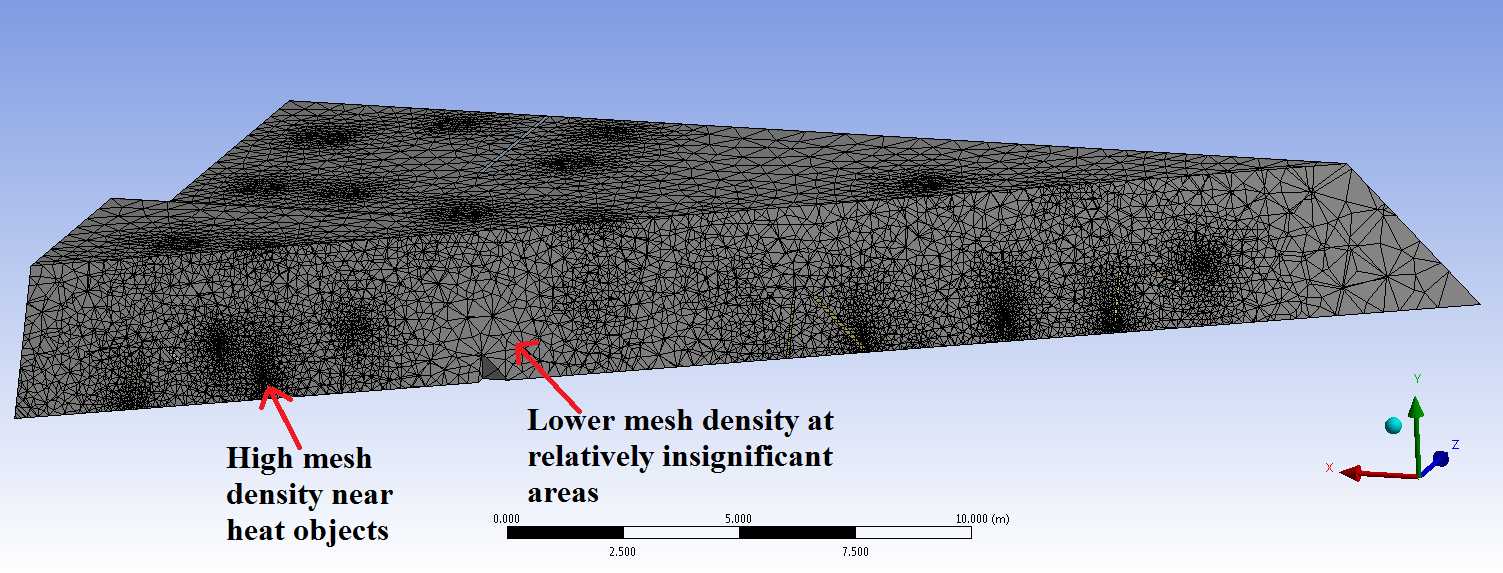

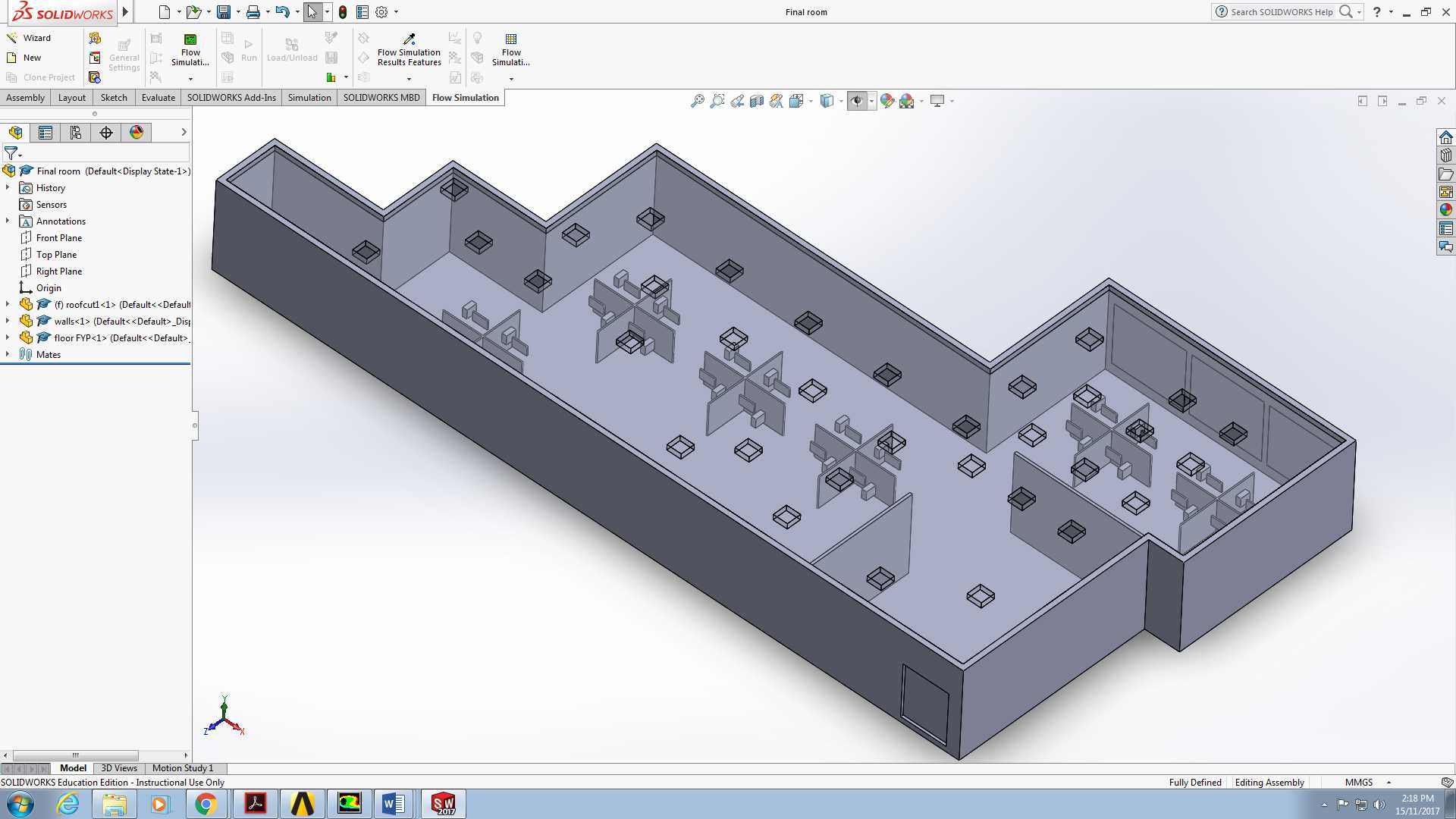

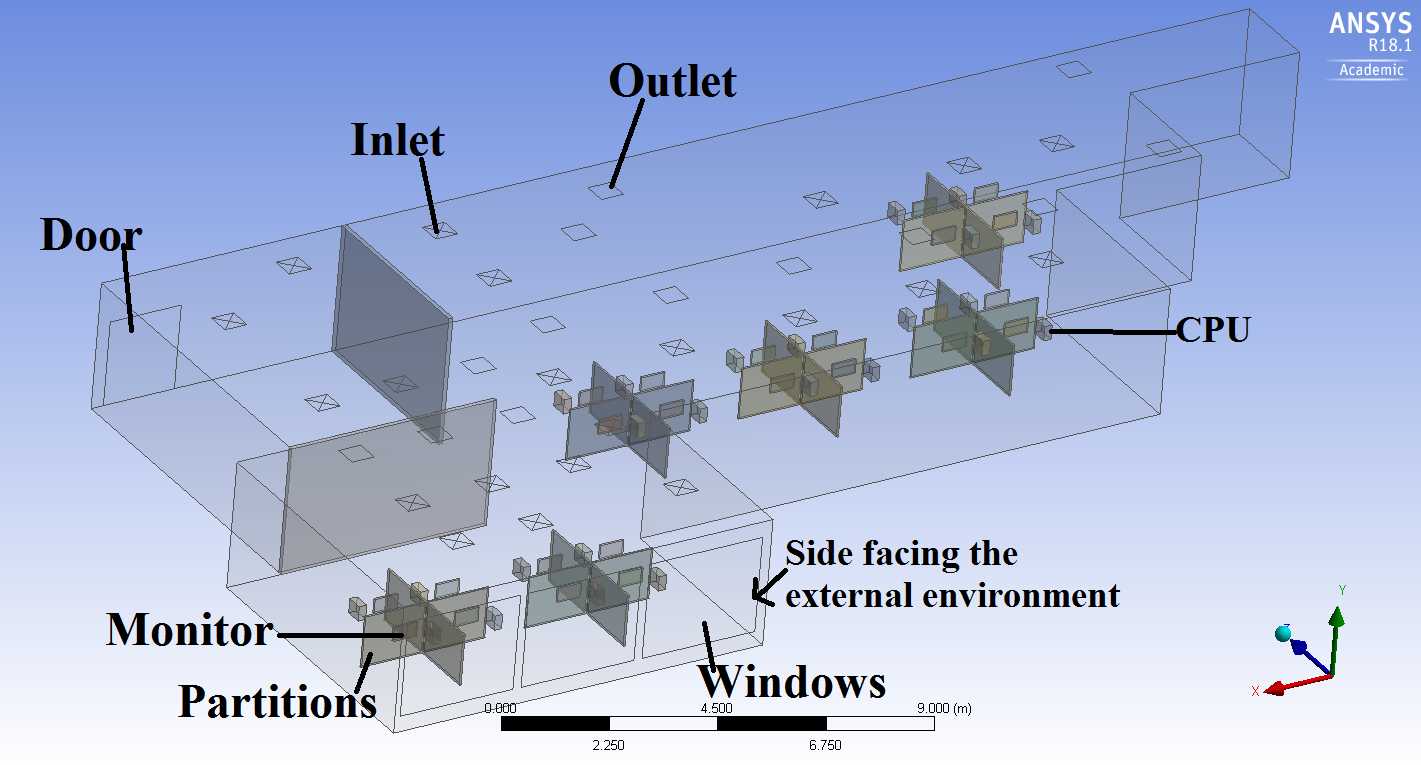

这套建模成果围绕办公研发类空间的空调送风系统优化展开，覆盖了包含独立办公室、开放研讨区、接待区、茶水间、远程会议室在内的完整办公平面，建模过程中先梳理了建筑内部的固定隔断、墙体边界、门窗开口位置，将所有影响气流组织的固定障碍物做了精准还原，包括楼梯间的实体围护结构、玻璃隔断的通透边界、固定工位与办公家具的摆放占位，避免仿真过程中因模型简化出现气流路径计算偏差。从实际工程应用角度看，这类空间的空调送风设计很容易出现局部区域冷热不均、送风死角、人员停留区风速过高导致体感不适的问题，建模时特意保留了各功能区的人员活动范围标注，比如开放工位区的人员常坐位置、会议室的人员落座区域、接待区的等候站位，都在模型中做了对应区域的边界标记，方便后续仿真时针对性提取对应位置的温度、风速、空气龄数据。设计思路上没有直接套用常规办公空间的送风参数，而是先根据各区域的功能属性做了基础负荷预判，比如设备密集的打印传真区、人员集中的研讨区、有热水设备的茶水间，都单独划分了负荷计算区块，建模时对应预留了送风末端的安装位置调整空间，可根据仿真结果灵活调整送风口的布置角度、送风速度与送风温度。模型严格遵循建筑平面的实际尺寸搭建，整体空间的长宽边界、墙体厚度、层高参数都与建筑施工图纸保持一致，所有内部隔断的位置、门洞的开向与宽度、固定家具的占位尺寸都做了1:1还原，能够直接导入流体仿真软件开展气流组织计算，无需二次修正模型尺寸偏差。建模过程中还特意区分了不同围护结构的材质属性边界，比如外墙的传热边界、内墙的绝热边界、玻璃隔断的传热参数，都在模型中做了对应属性标记，减少仿真前的前处理工作量，帮助暖通设计人员快速完成不同送风方案下的室内热环境对比，找到兼顾舒适度与能耗的最优送风方案，避免后期施工完成后再出现送风效果不达标的整改问题。
