丹佛斯ETS50制冷系统电动膨胀阀结构设计

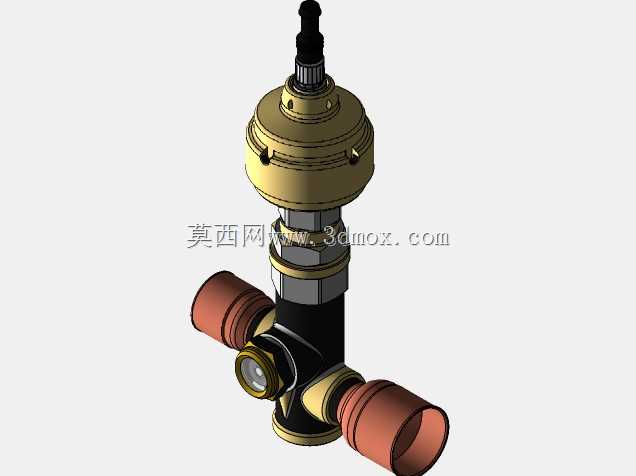

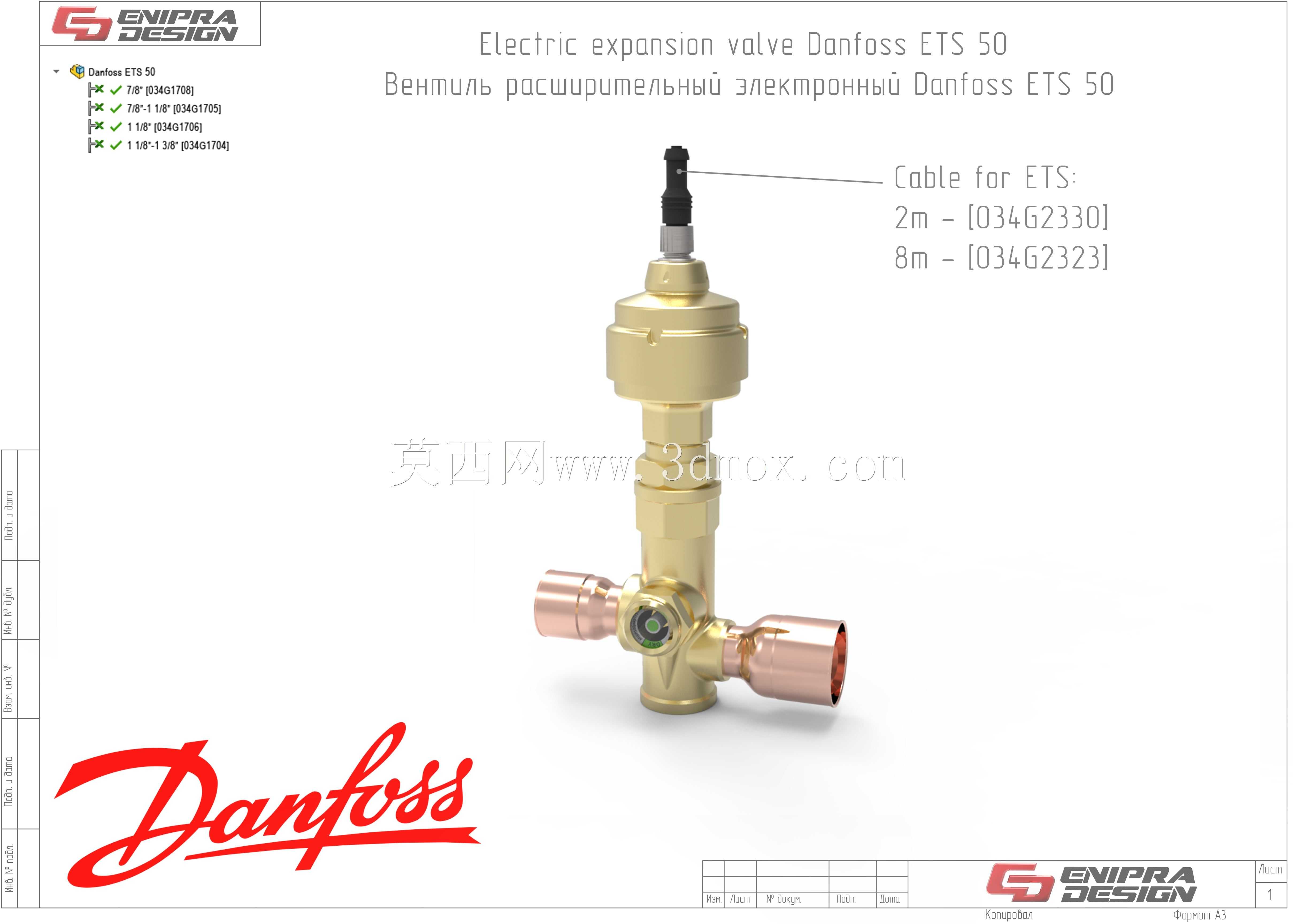

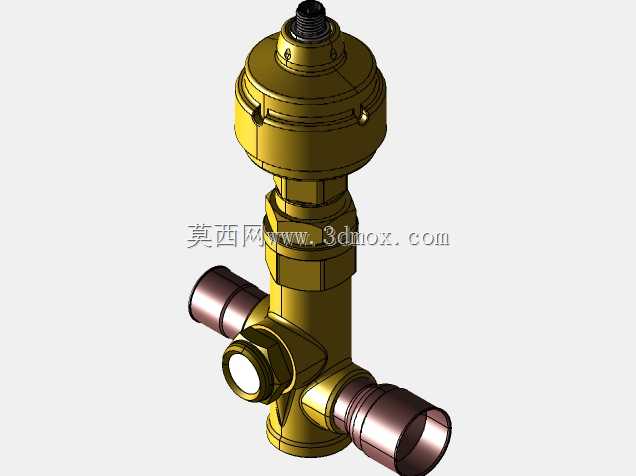

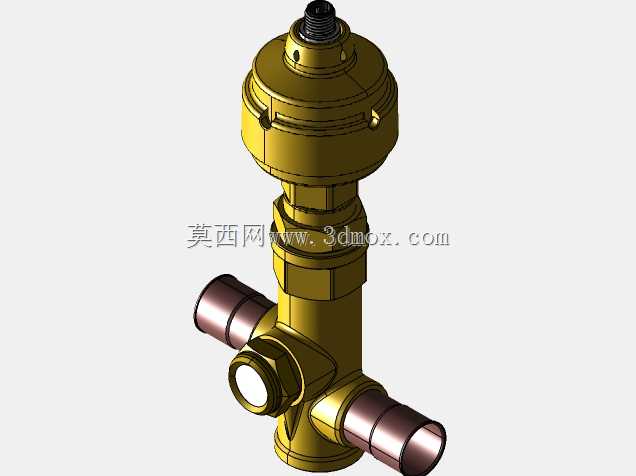

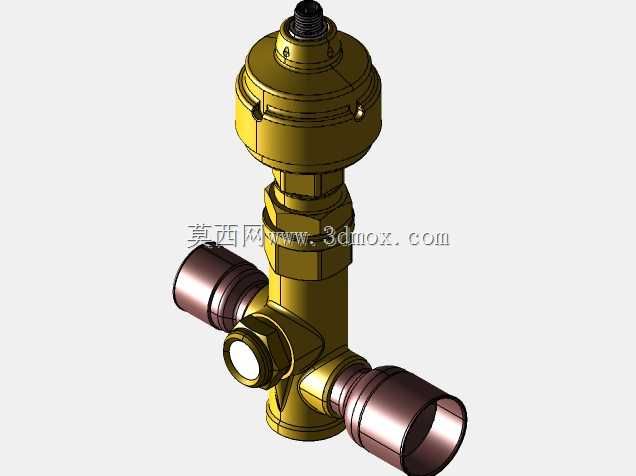

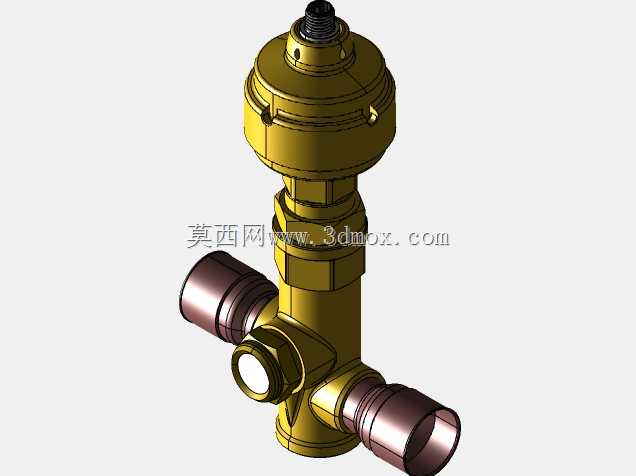

在商用制冷、中央空调、冷链运输以及工业低温冷却系统的管路设计中，电动膨胀阀是冷媒循环回路里不可或缺的核心节流调节部件，这款丹佛斯ETS50型电动膨胀阀，正是面向中大型制冷量场景开发的精准节流元件，承担着将高压液态冷媒节流降压、根据蒸发器实时负荷动态调节冷媒供给量的核心作用，直接决定整个制冷系统的换热效率、运行稳定性与能耗表现。不同于传统热力膨胀阀依靠感温包压力反馈的被动调节逻辑，这款电动膨胀阀采用步进电机直驱的阀芯调节结构，能够接收控制器输出的脉冲信号精准调整阀芯开度，可实现从全闭到全开区间的无级流量调节，调节精度远高于传统热力膨胀阀，能够适配变负荷运行的制冷系统，在部分负荷工况下也能维持蒸发器出口的过热度稳定，避免出现液击、蒸发器换热面积不足或者冷媒供液过量的问题。从产品结构设计来看，阀体主体采用锻造黄铜一体加工成型，兼顾了耐压强度与冷媒兼容性，能够适配R410A、R134a、R404A等多种常用制冷冷媒，阀体两侧采用焊接式铜接头设计，能够直接与制冷系统的紫铜管管路钎焊连接，接头的通径匹配50冷吨量级的制冷流量需求，安装时预留的管路操作空间充足，不需要额外加装异形转接头即可适配常规管径的冷媒管路。阀体上部的步进电机腔体与下部阀腔之间采用多重密封结构，能够承受制冷系统高压侧的工作压力，杜绝冷媒外泄漏的风险，阀体侧面预留的视液镜结构，能够让安装调试人员直观观察阀前的冷媒状态，判断系统供液是否充足。顶部的线缆接口采用密封快插结构，可适配不同长度的专用连接线缆，满足不同机组电控箱安装位置的布线需求，线缆与阀体的连接部位做了防拉脱、防冷凝水渗入的结构设计，能够在低温高湿的机房或者户外机组环境下长期稳定工作。在实际系统安装布局中，该阀需要垂直安装在蒸发器入口的供液管路上，阀前需配套安装干燥过滤器去除冷媒中的杂质，避免阀芯卡滞，安装时要预留顶部电机部分的拆装空间，方便后期维护检修，阀体的进出口方向做了清晰的流向标识，能够避免安装方向错误导致的调节失效。这款阀的调节响应速度快，能够匹配电子控制系统的过热度算法，在冷库降温、空调负荷突变、冷柜启停等动态工况下快速调整供液量，让整个制冷系统始终维持在最佳运行状态，相比传统膨胀阀能够有效降低系统整体能耗，同时延长压缩机的使用寿命，避免湿冲程故障的发生。
