偏心距20mm奥尔德姆联轴器结构设计

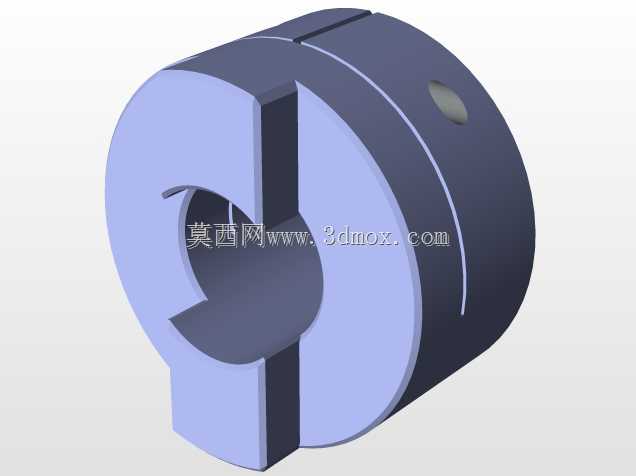

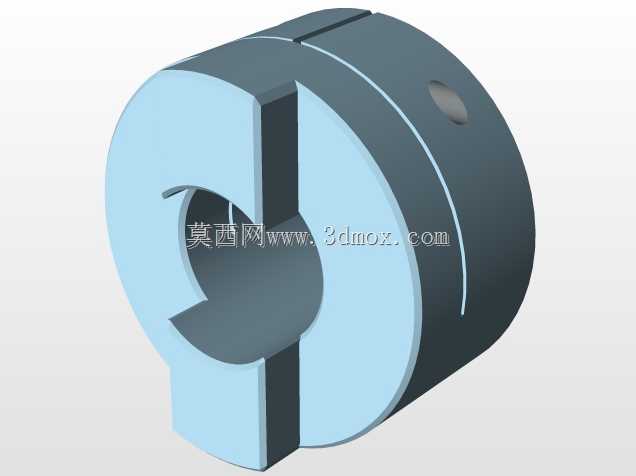

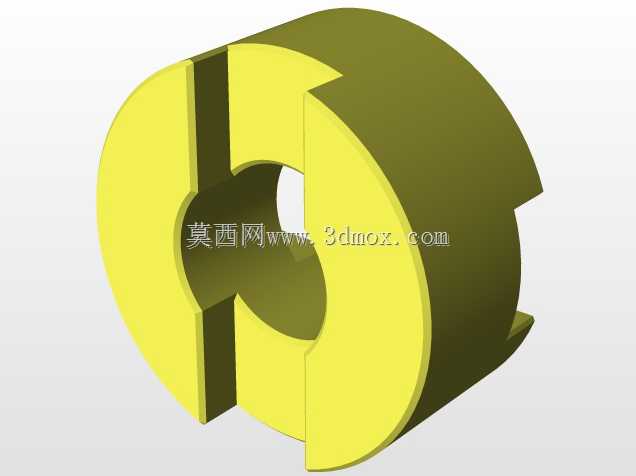

这款奥尔德姆联轴器，也就是常说的Oldham联轴器，核心应用场景集中在存在平行偏心误差的两轴传动链路中，可适配20mm的轴间偏心距，在轻工输送设备、小型机床进给机构、自动化生产线传动单元、包装设备动力传输段都有广泛的使用空间，能够在两轴无法实现严格同轴安装的工况下，稳定完成旋转动力的传递，避免刚性连接带来的轴系憋劲、轴承额外磨损、传动噪音过大等问题。从实际用途来看，它区别于刚性联轴器无法补偿安装误差的短板，也不同于弹性联轴器依靠弹性元件变形补偿误差的原理，通过中间十字滑块与两侧轴套的滑动配合来抵消平行偏心，传动过程中无背隙、传动精度保持性好，适合对传动同步性有一定要求的中低速轻载传动场景，不会像弹性体联轴器那样出现长期使用后弹性元件老化、蠕变导致传动精度下降的问题。从功能特性来看，这款联轴器的两侧轴套分别与主动轴、从动轴通过锁紧结构固定，中间的十字滑块两侧带有互相垂直的凸榫，分别嵌入两侧轴套对应的凹槽内，当两轴存在平行偏心时，滑块可在凹槽内做小范围径向滑动，动态补偿偏心量，同时保证两端轴的旋转角速度完全同步，不会出现传动比波动，传动过程中冲击小、运行平稳，配套的安装支座可直接固定在设备安装基板上，为轴系提供稳定的径向支撑，避免长轴传动出现的挠曲变形。从设计思路来看，整体采用模块化拆分设计，两侧轴套、中间滑块、支撑支座均可独立拆装，维护时无需拆卸两端的动力端和负载端设备，仅需拆分联轴器本身即可完成检修更换；轴套与轴的配合面采用公差适配的锁紧结构，保证传动过程中无相对打滑，滑块与凹槽的配合面预留了合理的滑动间隙，既保证滑动补偿的顺畅性，又避免间隙过大带来的传动空程。从外形尺寸与安装边界来看，整体轴系长度适配常规小型传动单元的安装空间，支座底部的安装孔位按照通用安装间距设计，可直接适配常见的设备安装基板孔位，轴端的连接结构可适配对应直径的动力输出轴与负载输入轴，安装时仅需保证两端轴的平行度在允许范围内，无需严格校准同轴度，大幅降低现场安装调试的难度，同时整体结构的径向尺寸紧凑，不会占用过多的设备内部安装空间，可适配空间受限的传动布局需求。
