地空战术导弹精细化三维结构设计

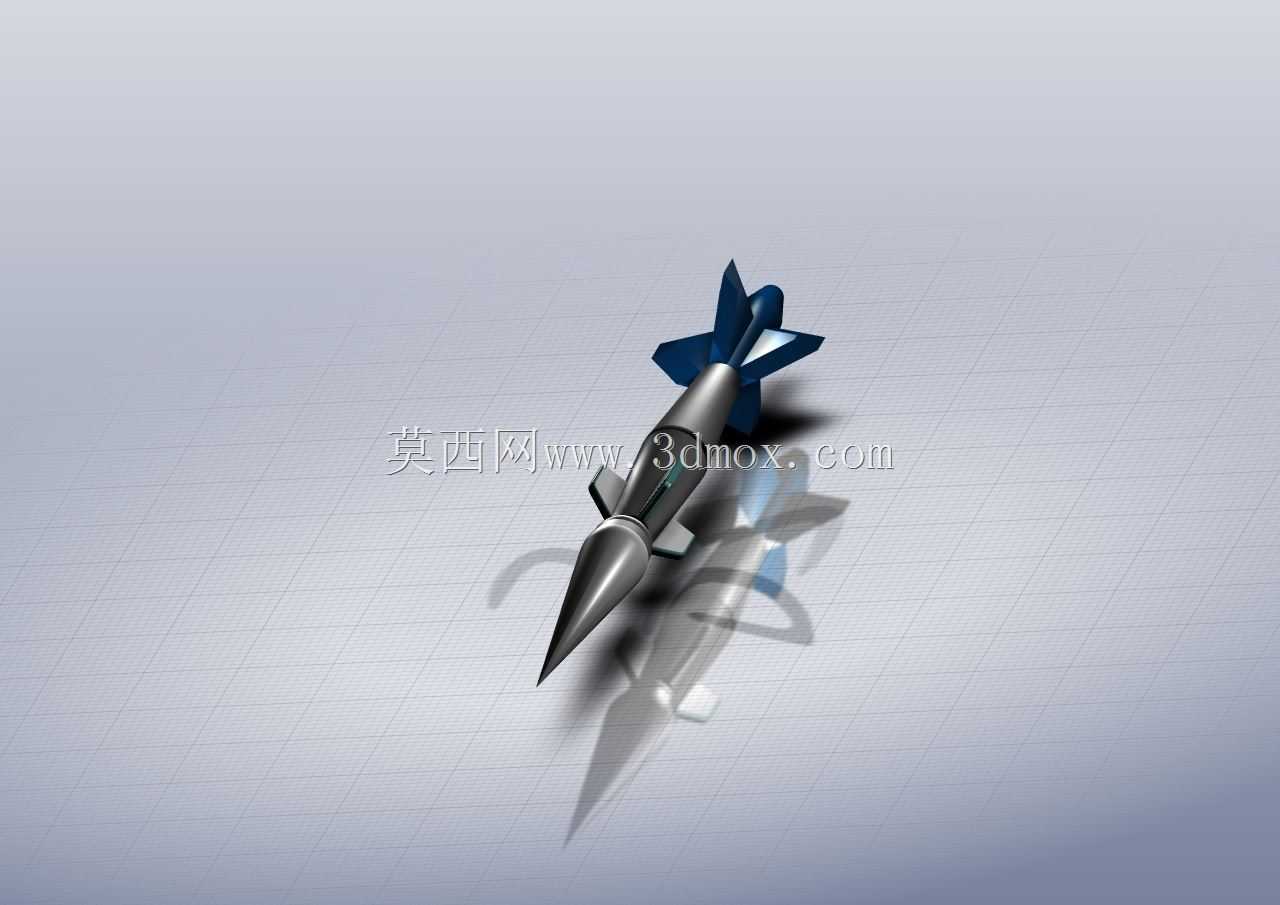

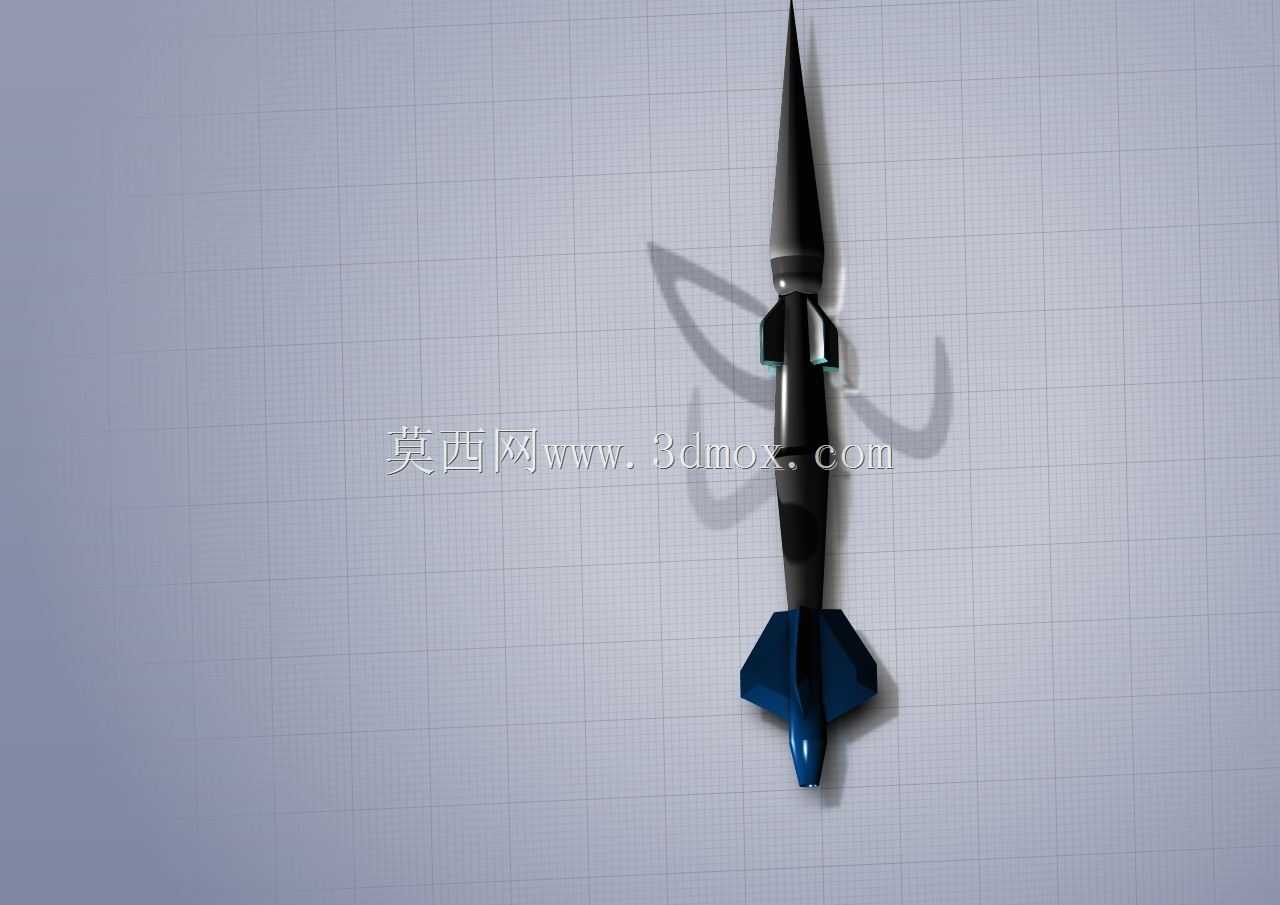

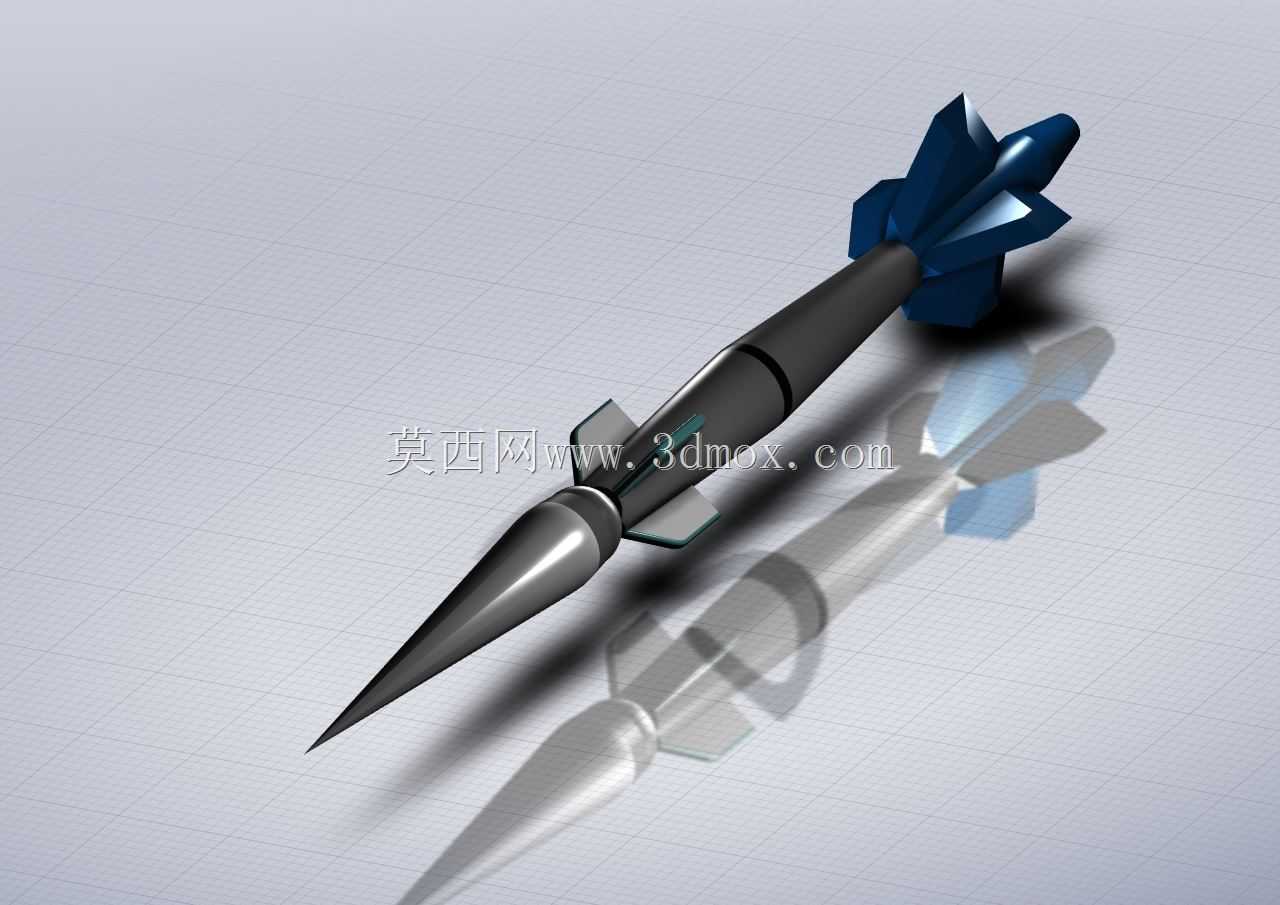

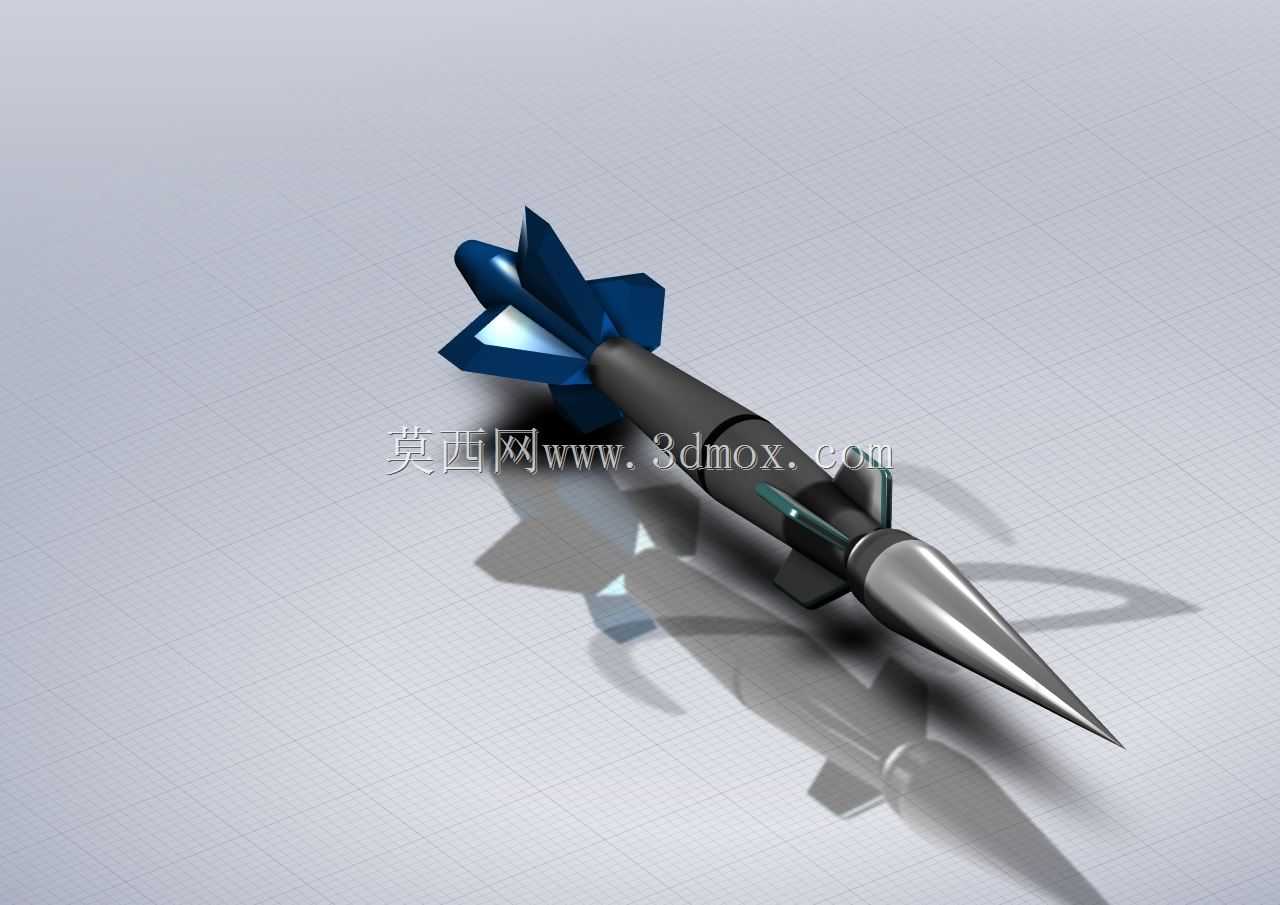

这款地空导弹三维结构设计，主要面向近程要地防空、野战伴随防空的应用场景，可承担拦截低空突防飞行器、巡航导弹、低空无人机等作战任务，是地面防空作战体系里的末端拦截核心装备之一。从实际用途来看，该型导弹可适配车载机动发射平台、固定阵地发射架等多种搭载场景，能够在复杂电磁环境、复杂气象条件下完成目标跟踪、动力推进、精准毁伤的全流程作战动作，为地面作战单元、重点防护目标构筑低空防御屏障。在产品功能特性层面，该设计完整还原了导弹的核心功能模块：尖锥形头部设计可有效降低高速飞行过程中的空气阻力，减少激波对飞行姿态的干扰，适配高速拦截的飞行速度要求；中部弹体为动力舱与制导舱集成段，预留了制导组件安装、固体火箭发动机装配的结构空间，弹体中部设置的小型稳定翼可在飞行初段调整弹体姿态，保障发射初始阶段的飞行稳定性；尾部的多面切角尾翼为气动控制面，可在飞行过程中通过偏转调整飞行轨迹，配合制导模块完成对机动目标的跟踪拦截，尾翼的切角设计可减少大角度偏转时的气动干扰，提升机动过载能力。从设计思路来看，该模型采用模块化分段设计逻辑，将弹体划分为导引头舱、战斗部舱、动力舱、尾舵控制舱四个独立结构段，各段之间预留标准连接接口，既符合实际导弹装备的生产装配逻辑，也便于后续开展结构优化、部件迭代设计，同时能够清晰展示各功能模块的空间布局与装配关系，可用于装备原理展示、作战仿真推演、结构教学演示等场景。在外形尺寸与安装边界层面，该弹体整体长径比符合近程地空导弹的典型设计比例，弹体最大外径适配常见的多联装发射筒内径要求，尾翼展开尺寸满足发射筒内装填、出筒后展开的动作空间要求，各翼面的偏转角度预留范围覆盖了拦截机动目标所需的最大舵偏角，弹体整体重心位置经过气动布局优化，位于弹体中部靠前位置，保障飞行过程中的姿态稳定性，各结构段的连接法兰尺寸、安装定位基准都按照实际装备的装配公差逻辑设计，可直接用于搭载适配性仿真、发射流程模拟等相关工作。
