奥林SD431扶轮社回转式减震器结构模型

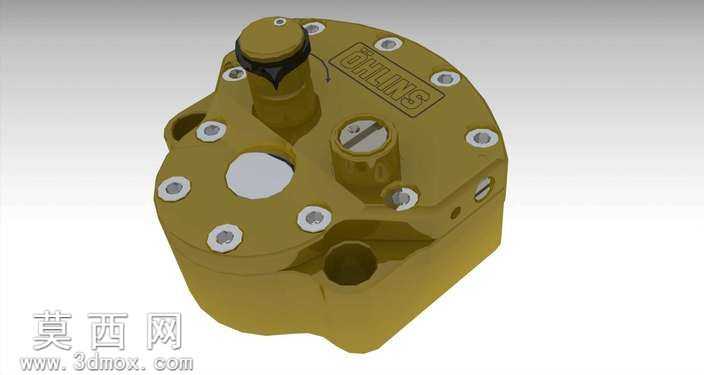

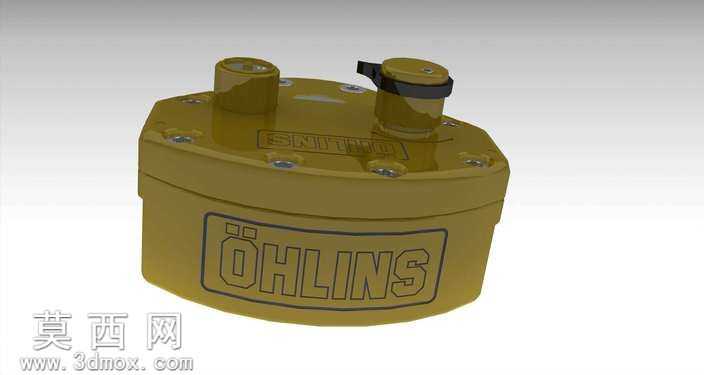

本模型为奥林SD431扶轮社回转式减震器的三维结构建模作品，建模过程围绕回转式减震器的核心功能结构展开，首先基于回转式减震器的工作原理梳理整体布局，确定主体壳体、调节旋钮、安装孔位、油路腔体等核心结构的比例关系，在三维建模软件中先通过草绘绘制主体壳体的端面轮廓，利用拉伸、切除等基础特征构建壳体的基础实体，再对壳体上的多个螺栓安装孔进行阵列排布，保证孔位的位置精度符合设计要求，控制尺寸最大误差在0.2范围内。针对顶部的阻尼调节旋钮结构，单独建模完成旋钮的防滑纹理、密封结构以及与壳体的配合卡位，还原旋钮的调节功能对应的结构特征。模型的外观渲染部分，为主体壳体赋予了金色金属漆面材质，模拟减震器外壳的阳极氧化金属质感，调节旋钮部分采用黑色橡胶与金属结合的材质表现，螺栓紧固件则赋予亮银色金属材质，通过材质的区分清晰展现不同部件的材质属性与功能分区。建模过程中对壳体上的品牌标识区域做了浮雕特征处理，还原产品的标识细节，同时对壳体上的油路开口、腔体凹陷结构做了精准的结构还原，虽然未构建内部的阻尼阀、弹簧等精细内部组件，但对外部可见的所有结构特征、安装位置、轮廓尺寸都做了准确的还原，清晰标识出各结构的位置与规模，能够直观展现该款回转式减震器的外部装配形态、安装接口位置与整体外观造型，可用于摩托车、自行车配套减震部件的结构参考、装配演示以及相关产品的设计参考，帮助设计者快速理解回转式减震器的外部结构布局与安装适配特征。
