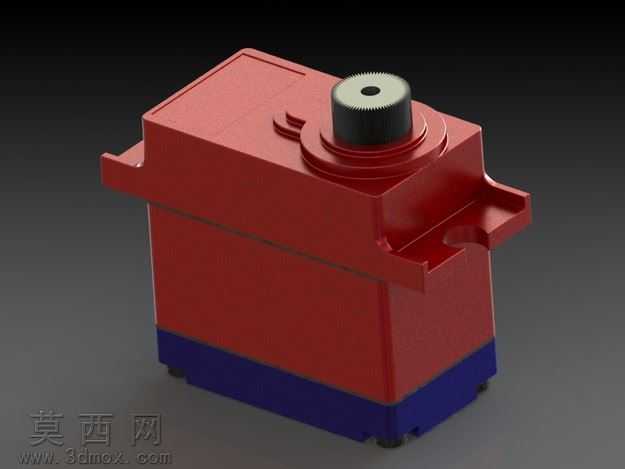

Traxxas微型舵机伺服结构三维建模作品

本作品为Traxxas配套微型伺服舵机的三维建模成果，建模过程依托主流三维设计软件完成，整体遵循实物1:1比例还原，完整复现了微型伺服的全部外部结构与装配特征。建模初期先梳理微型伺服的整体布局逻辑，将模型拆分为上盖壳体、下盖基座、输出轴组件、侧装固定耳、底部限位凸点五大核心模块，采用自底向上的建模思路逐块构建特征，避免整体建模出现的特征混乱、参数难调整问题。壳体部分采用实体拉伸结合拔模特征构建，还原了工程塑料壳体的壁厚均匀特性，壳体表面的加强筋、装配卡扣、定位凹槽均通过扫掠、切除命令完成，边角处做了符合注塑工艺要求的圆角过渡，避免出现应力集中的尖锐结构，还原真实量产零件的工艺特征。输出轴组件部分，顶部的齿形输出盘采用圆周阵列特征完成齿形构建，中心轴孔与输出轴的配合间隙按照实际装配公差设置，还原了花键配合的结构细节，输出轴根部的密封凸台、限位台阶均逐一还原，保证结构的装配合理性。两侧的固定安装耳做了安装孔的沉头特征设计，孔位间距符合微型舵机的通用安装标准，可直接适配各类遥控模型的安装位。材质渲染阶段，壳体部分赋予深蓝色哑光工程塑料材质，调整材质的粗糙度、反射率参数还原ABS塑料的哑光质感，输出轴部分赋予金属材质，添加轻微的金属磨砂质感与边缘磨损细节，还原金属输出轴的真实视觉效果，底部的减震凸点赋予黑色软胶材质，调整材质的凹凸纹理还原橡胶垫的防滑质感。整体模型完成装配校验，所有部件不存在干涉问题，各活动部件的运动行程符合微型伺服的实际转动范围，既可以用于遥控模型的整机装配演示，也可作为微型伺服结构教学的演示模型，帮助学习者理解小型伺服舵机的外部结构、安装方式与布局逻辑，模型结构规整，特征参数可编辑，可根据需求调整尺寸适配不同的设计场景。
