七英寸HDMI接口触控显示模组结构设计

这款七英寸HDMI触控显示模组，主要面向嵌入式开发、小型智能设备人机交互场景设计，可直接适配开源硬件开发平台，也可集成到小型工业控制终端、便携检测设备、桌面级智能交互装置中作为可视化操作界面使用，能够为各类需要图形化显示、触控输入的小型设备提供成熟的显示交互解决方案，无需额外搭建复杂的显示驱动电路，即可快速实现设备的人机交互功能搭建。

从实际用途来看，该模组承担着设备状态可视化输出、用户操作指令触控输入的核心作用，通过HDMI接口可直接传输高清视频信号，无需额外的信号转换模块，支持热插拔操作，能够快速对接各类具备HDMI输出能力的主控板卡；集成的触控层可直接识别用户的点击、滑动操作，将触控信号传输至主控端，替代传统的实体按键、旋钮输入，大幅简化设备的操作面板设计，缩小设备整体体积。

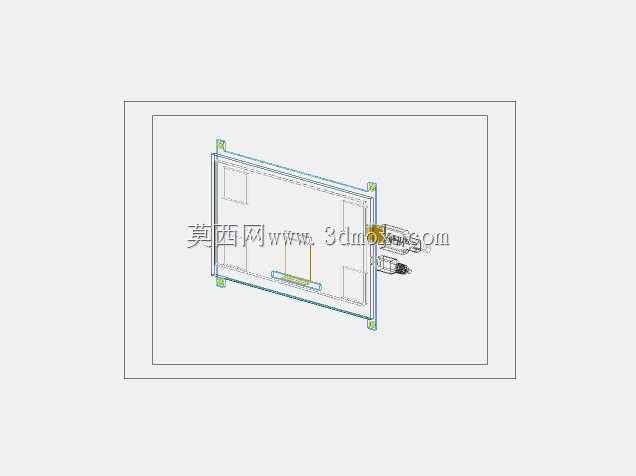

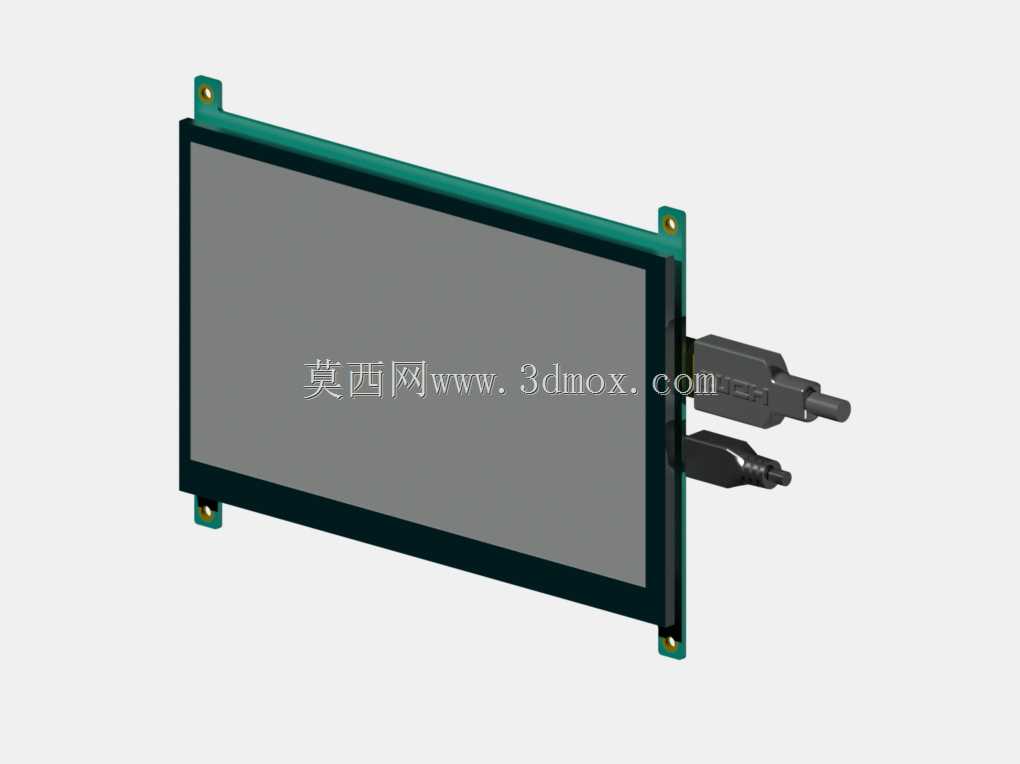

在功能特性上，该模组采用一体化集成设计，将液晶显示层、电容触控层、接口转接电路整合在同一块PCB基板上，侧边引出HDMI信号接口与触控通讯接口，接口采用卧式侧插布局，避免接口突出于模组正面或背面，能够有效压缩设备的整体厚度；屏幕四周设计有带金属衬套的安装固定孔，孔位做了等距对称布局，可直接通过铜柱或螺丝固定在设备外壳内部的安装柱上，安装后屏幕正面与设备外壳的视窗开口可实现齐平贴合，避免出现屏幕偏移、漏光的问题。

设计过程中，工程师充分考虑了嵌入式设备的安装空间限制，将屏幕驱动电路、触控处理电路全部布置在屏幕背面的边缘区域，避开屏幕显示区域的正后方，有效降低了模组整体厚度，同时在接口位置做了补强设计，避免多次插拔接口导致的焊盘脱落问题；屏幕边框采用窄边设计，在保证结构强度的前提下尽可能压缩边框宽度，提升屏占比，适配小型设备的紧凑外观设计需求。

从安装边界来看，该模组整体为矩形结构，四个安装孔分别布置在屏幕的四个角位置，孔中心距屏幕边缘留有足够的安全距离，安装时不会与屏幕边缘的密封胶条产生干涉；接口伸出长度经过精准核算，安装后接口端部不会超出设备外壳的内壁，避免与外壳结构产生碰撞；屏幕正面的显示区域边缘做了遮光处理，安装后可完全遮挡设备外壳视窗的边缘缝隙，避免内部光线透出影响显示效果。
