供热泵电气控制柜体结构设计

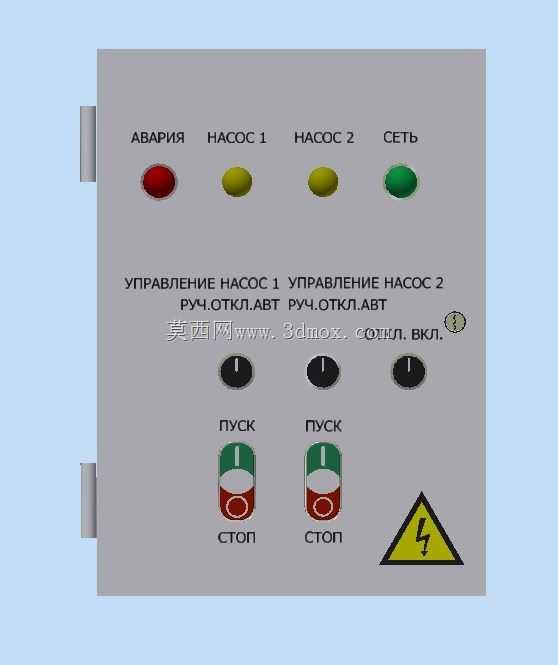

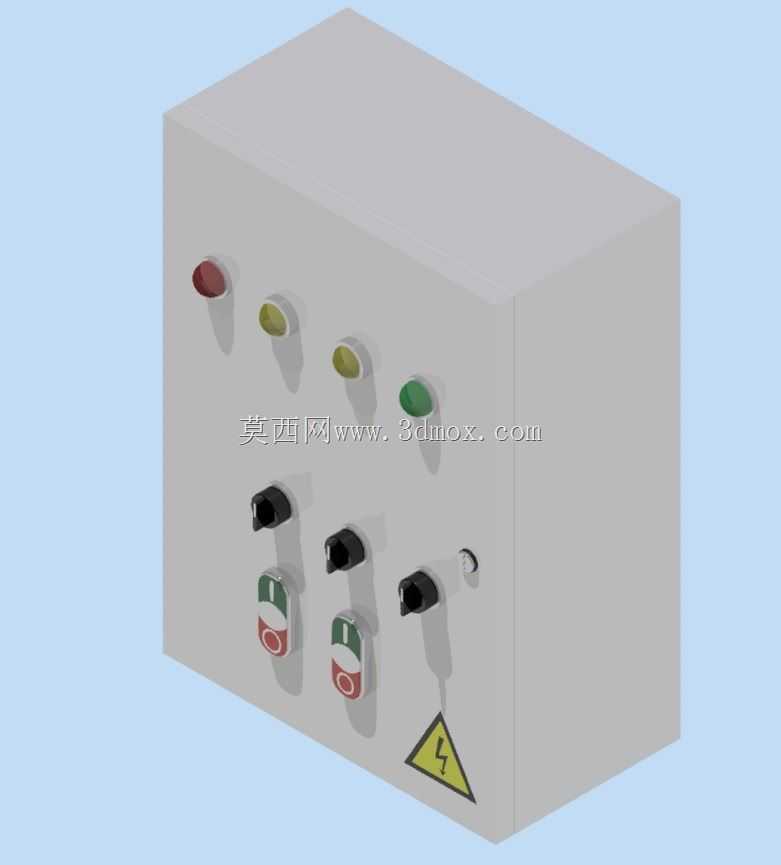

这款供热泵控制柜是民用及商用供热系统中承担核心控制功能的电气集成载体，主要应用于小区集中供热站、商用建筑采暖机组、工业生产供热配套系统等场景，作为供热泵组的控制中枢，它承担着泵组启停控制、运行状态切换、工况调节、异常断电保护等核心作用，是保障供热系统稳定运行、实现供热工况按需调整的关键电气设备。从实际使用场景来看，这类控制柜一般安装在供热机房内临近泵组的位置，需要适配机房多尘、存在一定温湿度波动的环境，因此柜体采用封闭式钣金结构设计，能够有效阻挡粉尘侵入内部电气元件，避免线路积灰引发的接触不良、短路等故障，同时规整的柜体结构也便于机房内的布线整理与日常运维巡检。在功能布局设计上，柜体正面的操作区域做了清晰的分区排布：上方设置四枚不同色标的状态指示灯，从左至右分别对应故障报警、泵组运行、加热待机、正常供电四类状态，运维人员在巡检时无需打开柜门，站在柜体前方即可快速判断设备当前的运行状态，及时识别异常工况；指示灯下方排布三枚旋钮开关与两档带保护盖的启停按钮，旋钮分别对应泵组功率档位切换、手动自动模式切换、加热回路通断控制，带保护盖的启停按钮可以避免日常巡检时的误触操作，降低误操作引发的供热中断风险；柜体右下角设置高压警示标识，明确提示内部带高压电，警示非专业运维人员不要随意开启柜门，规避触电风险。在设计思路上，这款柜体充分考虑了现场安装与运维的便利性：整体外形尺寸为500x350x200毫米，属于紧凑型壁挂或落地安装柜体，安装时不需要占用过大的机房空间，200毫米的柜体深度可以适配常规的墙装支架尺寸，也可以直接落地放置在预制的设备基座上，柜体内部预留了充足的元件安装空间，可以容纳交流接触器、热继电器、接线端子排、控制主板等常规电气元件，同时预留了布线槽位，方便内部线路的规整排布；柜门与柜体之间采用常规的铰链连接，开启角度可以满足运维人员更换元件、检修线路的操作需求，柜体侧面预留了进出线开孔，可以根据现场布线方向选择上进上出或者下进下出的布线方式，适配不同机房的管线排布要求。从实际使用的角度来看，这款控制柜的操作界面布局符合一线运维人员的操作习惯，所有操作元件与状态指示都集中在正面可视可及的区域，不需要侧身或者探身操作，不同功能的元件做了明显的区分，即使是新上岗的运维人员也可以快速识别对应功能，降低学习成本；封闭式的柜体结构可以适配绝大多数供热机房的使用环境，不需要额外加装防护外罩，紧凑的尺寸也让它可以在空间有限的小型供热站点内安装使用，兼顾了功能性与空间适配性。
