重型自锁滚珠抽屉导轨三维设计

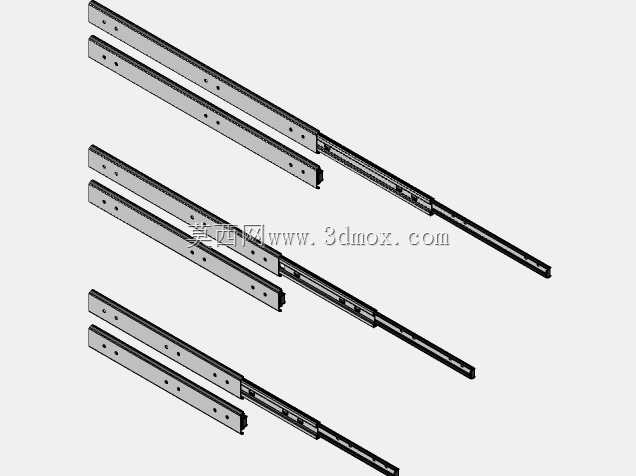

这款重型自锁滚珠抽屉导轨，主要面向高承重储物场景的滑动连接需求，常见于工业设备柜体、重型工具柜、特种车辆储物舱、大型实验台抽屉等对承重与锁止可靠性有严格要求的应用场景，能够在抽屉完全闭合后自动触发锁止机构，避免设备移动、柜体晃动过程中抽屉意外滑出引发的工具掉落、物品磕碰甚至安全隐患，相比普通轻型导轨，其承重能力可达150kg级别，完全满足重载储物的使用需求。在功能特性设计上，这款导轨采用双排滚珠对称排布的结构，滚珠与导轨滚道之间做了适配高载荷的型面匹配，滑动过程中滚珠受力均匀，不会出现局部应力集中导致的卡顿、磨损过快问题，即使满载状态下抽拉也能保持顺滑无阻滞的手感；关闭位置的锁止结构采用弹性卡扣式设计，抽屉推至闭合行程末端时，卡扣会自动卡入导轨预设的锁止槽内，无需额外手动操作锁件，需要开启时只需轻拉抽屉即可触发解锁，操作逻辑符合日常使用习惯，不会增加额外的操作步骤。在设计思路层面，这款导轨采用嵌入式钢质结构，整体选用冷轧钢作为基材，兼顾结构强度与成型便利性，导轨的截面型线经过反复校核，在保证整体壁厚满足承重要求的前提下，尽可能压缩安装占用的空间，避免导轨本身占用过多柜体内部的储物容积；导轨的安装孔位采用标准化间距设计，能够适配市面上多数主流重型柜体的侧板安装尺寸，不需要用户额外对柜体进行打孔改造，降低现场安装的适配难度。在外形尺寸与安装边界方面，这款导轨完全伸展后的行程与闭合后的长度做了精准匹配，嵌入式安装时导轨的主体结构完全隐藏在柜体侧板与抽屉侧板的预留间隙内，不会外露在储物空间中影响物品摆放，安装时只需要保证抽屉侧板与柜体内侧板之间预留对应厚度的安装间隙，将导轨的固定段与柜体侧板锁紧、活动段与抽屉侧板锁紧即可完成装配，不需要额外调整滑动间隙，导轨本身的加工精度已经保证了两侧导轨的平行度公差在合理范围内，装配后不会出现抽拉卡滞、两侧不同步的问题。同时导轨的钢材表面做了防锈处理，即使在车间、仓储等相对潮湿的使用环境中，也能长期保持结构稳定，不会因为锈蚀影响滑动性能与锁止可靠性，整体结构没有易损的塑料连接件，所有受力部件均为钢质材质，长期重载使用下的结构寿命远高于普通轻型导轨，能够满足高频次抽拉的使用需求。
