重载静音自锁嵌入式钢珠抽屉滑轨

　　这套三节式钢珠滑轨针对需要频繁抽拉、承载较重且对关闭到位状态有明确要求的柜体与设备舱门场景开发，常见于工业检测仪器的内置抽拉托盘、机床附属工具抽屉、商用厨房高温设备旁的储物舱、医疗检验设备的耗材抽拉架以及车载改装储物单元。在这类工况里，普通轻载滑轨容易出现拉出后下垂、推入后回弹虚位、运输途中自行滑出的问题，因此选型阶段首先要核对单副滑轨的额定承载、全拉伸长度与柜体内部净深的匹配关系。

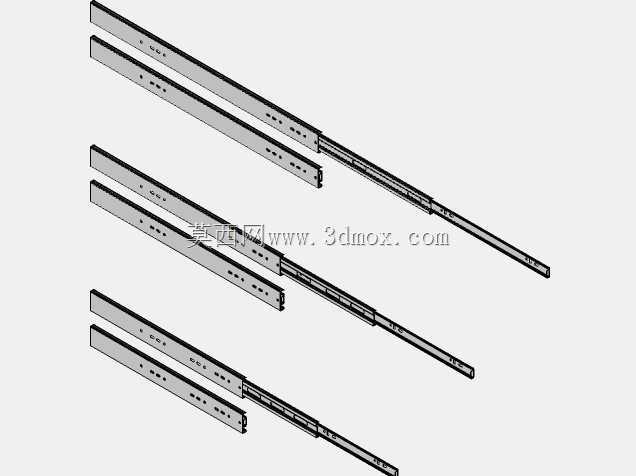

　　从结构组成看，每根滑轨由外固定轨、中间联动轨、内活动轨三层嵌套型材构成，层与层之间通过保持架约束的双排钢珠实现滚动导向，相比传统两轮式托底滑轨，侧向抗扭能力更强，抽拉过程中不会出现明显的左右晃量。轨体采用冷轧钢板逐段辊压成型，截面经过多道折弯形成封闭加强腔，在壁厚不大的前提下获得足够的抗弯刚度，表面镀锌或镀蓝锌处理，兼顾车间潮湿环境下的防锈能力与装配面的导电连续性。

　　功能层面，该滑轨集成了软关闭阻尼器、关闭位置锁止钩以及拉出限位挡点。当抽屉被推至距完全闭合仅剩一小段行程时，阻尼油缸开始介入，将剩余动能平缓吸收，避免重物抽屉猛烈撞击柜体前脸产生噪音与紧固件松动；完全闭合后锁止机构卡入对应卡口，即使整机随生产线转运或车辆颠簸，抽屉也不会自行滑出。向外拉动时，内轨行进到额定全伸位置会被端部挡点卡止，防止操作人员用力过猛将整个抽屉连带重物直接拽脱轨。

　　建模时需要重点还原的装配边界包括：外轨侧壁上的沉头安装孔阵列，孔位间距与柜体侧板预留孔对应，安装时通过沉头螺丝将外轨固定在柜体内侧，内轨则通过侧面或底面孔位固定在抽屉侧板；两节轨体叠合后的总厚度决定了抽屉侧板与柜体内壁之间必须预留的侧向间隙，间隙过小会出现推拉卡滞，过大则会降低导向刚性。滑轨的额定闭合长度对应柜体深度方向的最小容纳尺寸，全伸后内轨相对外轨的伸出量决定抽屉可被拉出的有效行程，选型时要保证托盘完全拉出后，最内侧放置的工件仍能被操作人员无障碍取放，不必探身进入柜体。

　　在设备整体布局阶段，结构工程师通常会依据托盘满载重量除以两根滑轨的单根承载，留出足够安全系数，再根据舱体内部可用深度反推滑轨规格；安装面的平面度也需控制，若柜体侧板焊接后变形，强行贴装滑轨会导致轨体弯曲，钢珠滚动阻力骤增。三维建模过程中应保留各层轨体的配合间隙、钢珠保持架的运动包络以及阻尼器的安装槽位，便于后续在总装里做运动干涉检查，模拟抽屉从闭合到全伸再带阻尼回落的完整行程，确认托盘边缘、柜内线束与管路在抽拉全程均无刮蹭。
