剖视结构蒸汽轮机动力设备三维设计

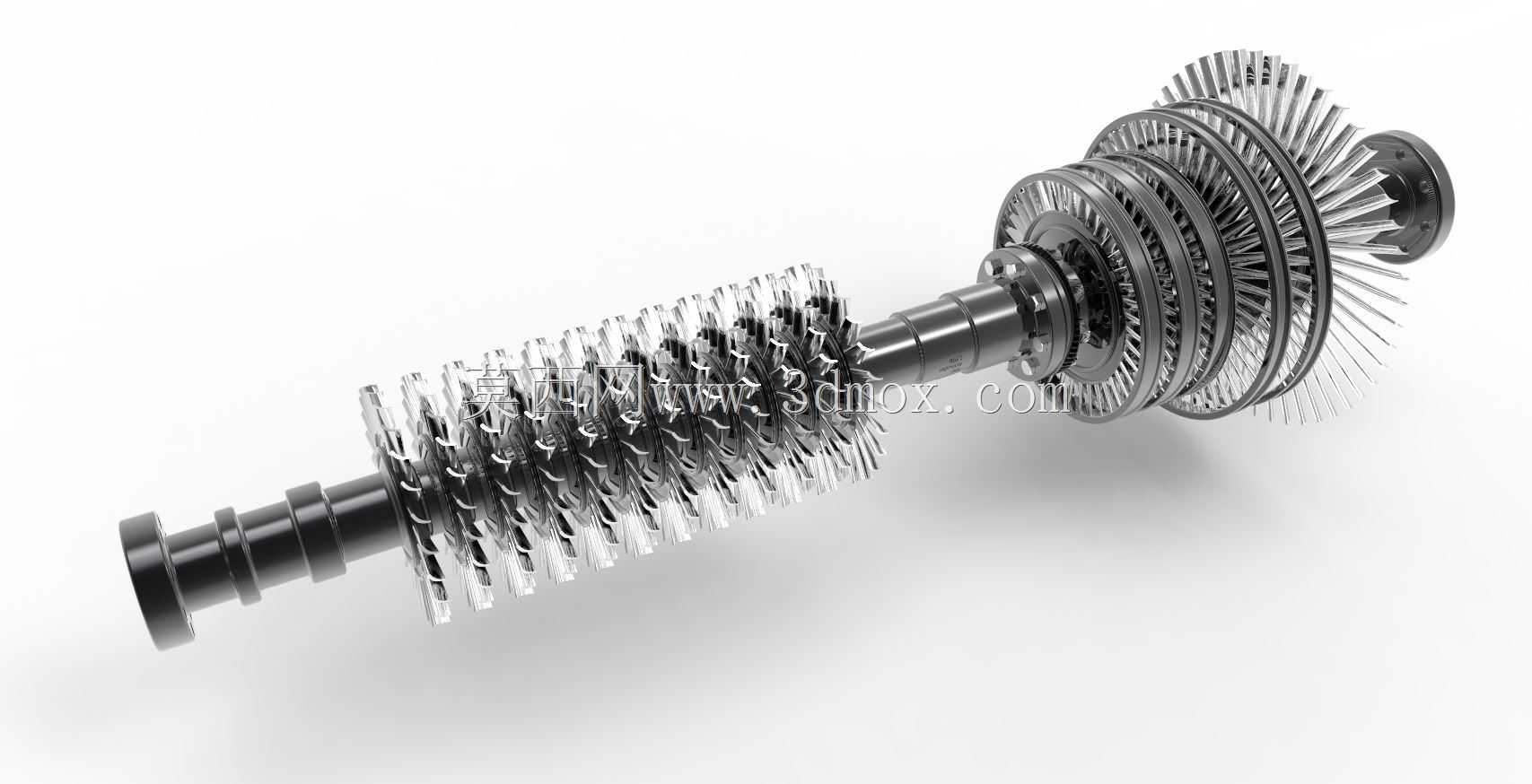

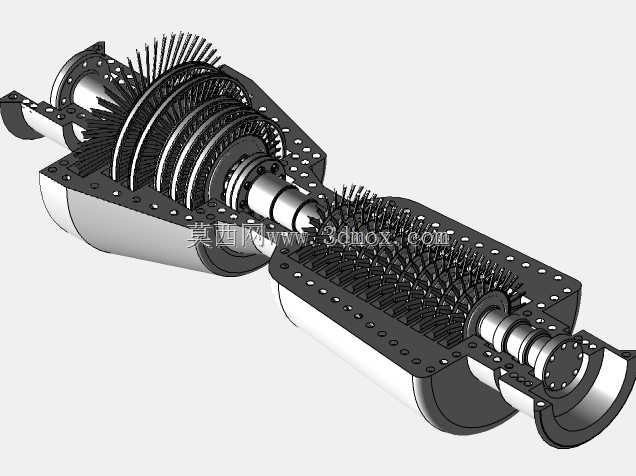

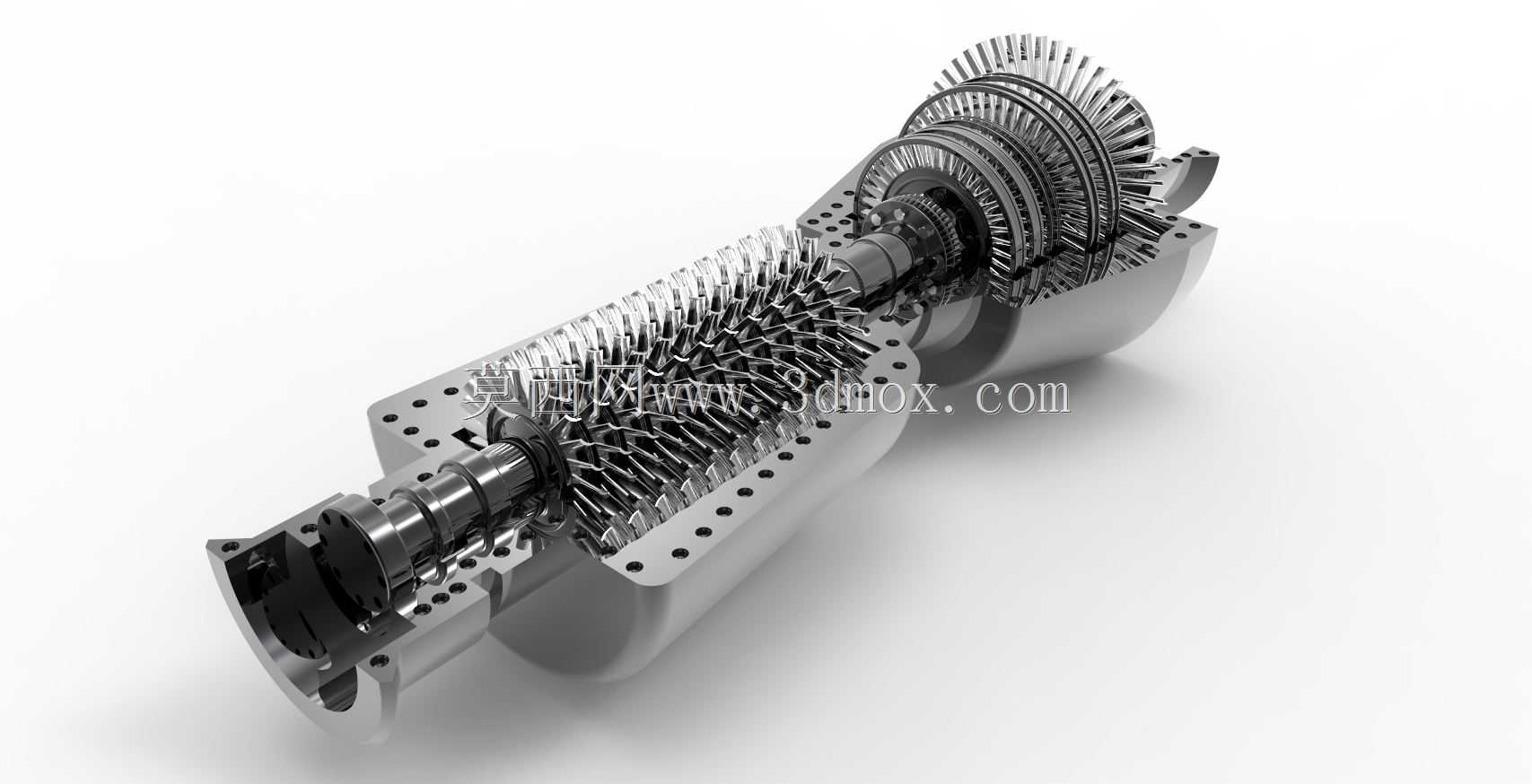

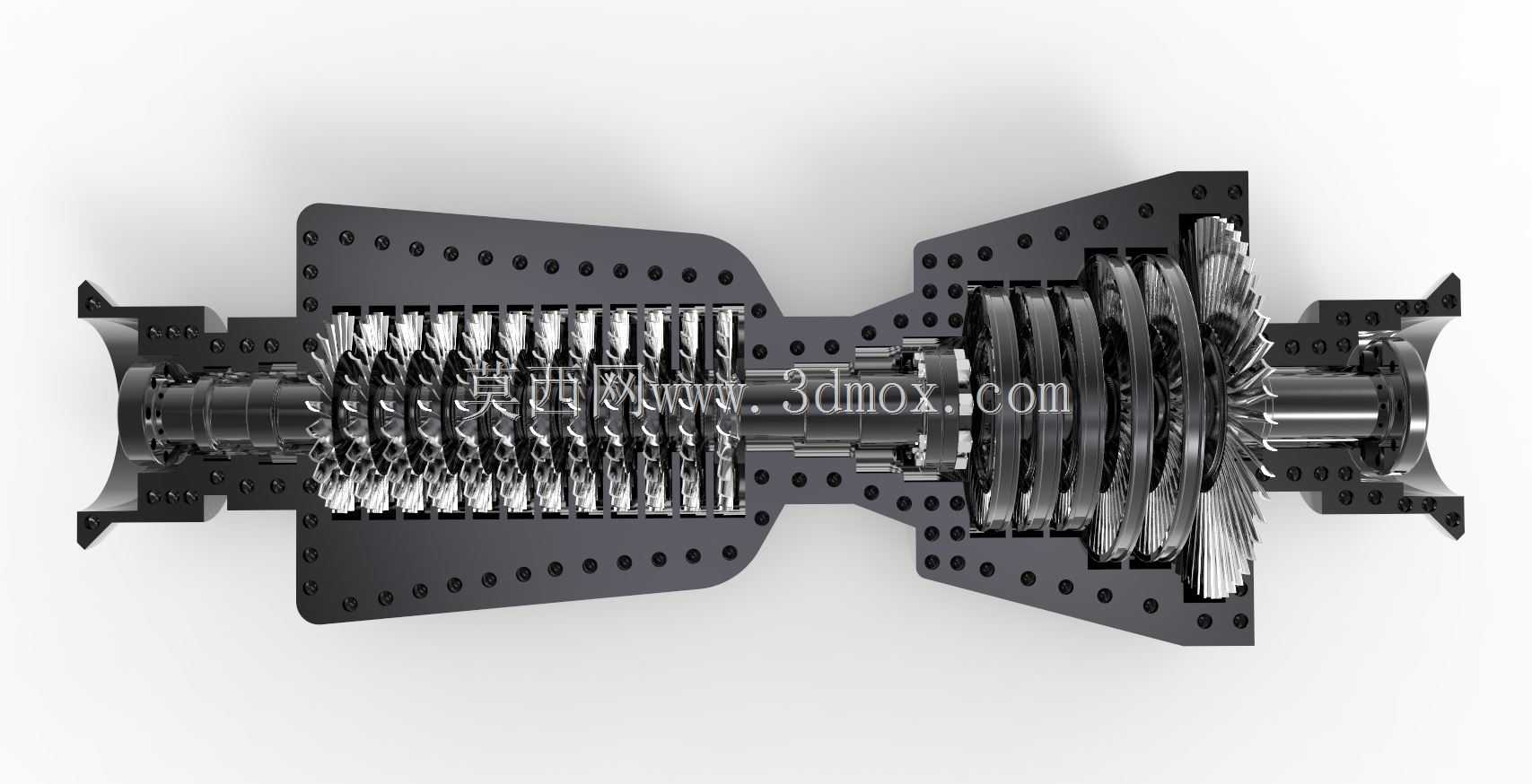

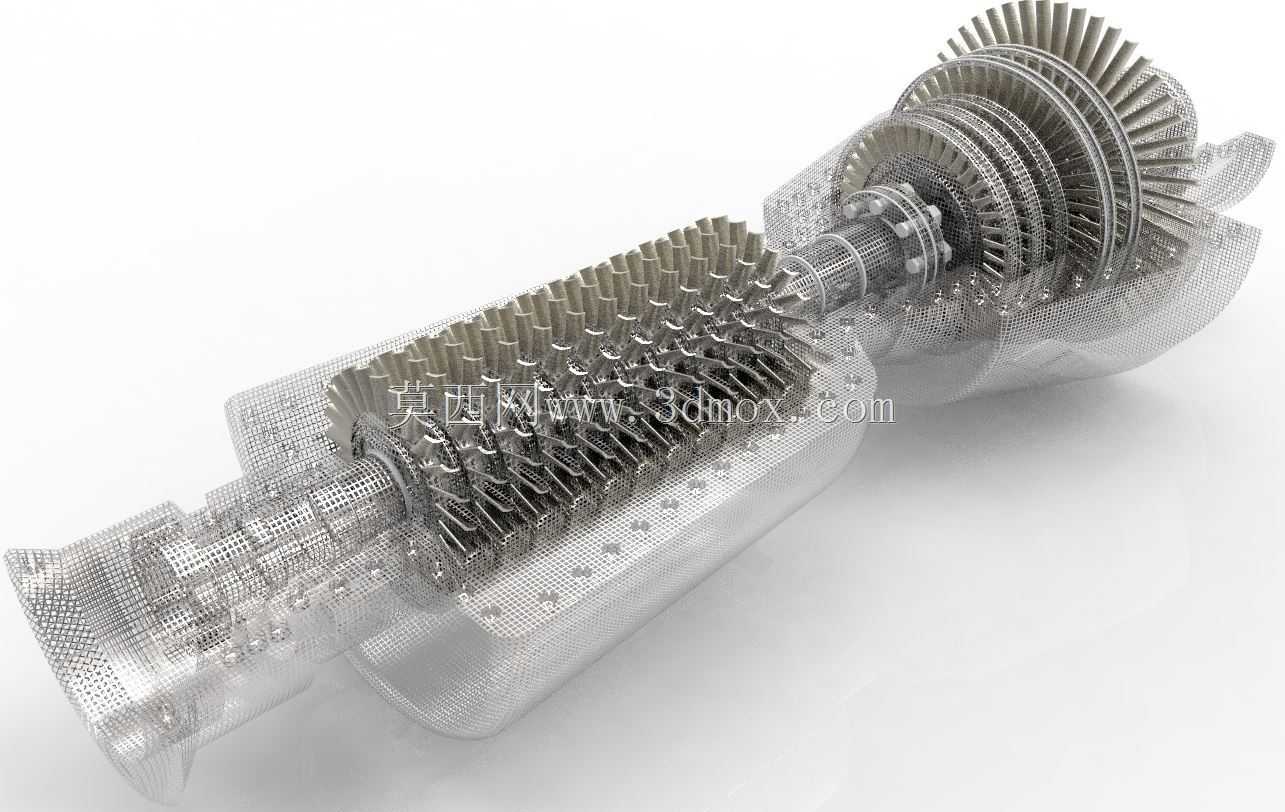

这款蒸汽轮机的三维设计，完整还原了多级冲动式汽轮机的内部核心构造，采用半剖视的呈现形式清晰展现从进汽腔室到排汽端的全流程动力传递路径，主要面向火力发电、工业驱动、船舶动力等核心应用场景，可作为热力系统方案论证、设备结构教学、运维拆装培训的直观参考载体。设备的核心功能是将高温高压蒸汽携带的热能转化为旋转机械能，既可以直接驱动给水泵、压缩机等工业旋转负载，也可以联动发电机实现电能输出，是热电联产、集中供热、大型工业自备电站中的核心动力源。从功能特性来看，该设计采用了多级渐扩式通流结构，沿转子轴向依次布置多组不同叶高的冲动式动叶与隔板静叶，蒸汽每经过一级静叶导流加速后冲击对应动叶做功，逐级释放热能的过程中蒸汽比容逐步增大，因此动叶叶高沿蒸汽流动方向逐级递增，匹配蒸汽容积流量的变化规律，最大化降低通流部分的能量损失。缸体部分采用水平中分面的剖分结构设计，上下半缸通过法兰螺栓实现紧固密封，既满足高温高压工况下的承压密封要求，也为后期检修时的转子吊装、叶片更换预留了充足的操作空间，进汽端设置的平衡活塞结构可以抵消蒸汽作用在转子上的轴向推力，降低推力轴承的负载，提升设备长期运行的稳定性。设计过程中充分考量了实际安装的边界约束，转子两端的支撑轴颈采用标准化的轴系配合尺寸，可适配常规滑动轴承的安装座尺寸，排汽端的法兰接口匹配行业通用的排汽管道连接标准，整机轴向尺寸按照中小功率工业汽轮机的常规厂房预留空间设计，不需要对现有安装基础做大规模改造即可完成适配。转子上的叶片采用枞树型叶根结构与轮盘连接，保证高速旋转下的连接强度，同时兼顾单叶片更换的便捷性，缸体表面布置的多组螺栓孔、定位销孔位置完全对应实际装配的工艺要求，所有配合面的尺寸公差都按照热力设备的设计规范做了预留，能够直接用于后续的工程化细化设计。
