立式手动快速压紧夹具结构设计

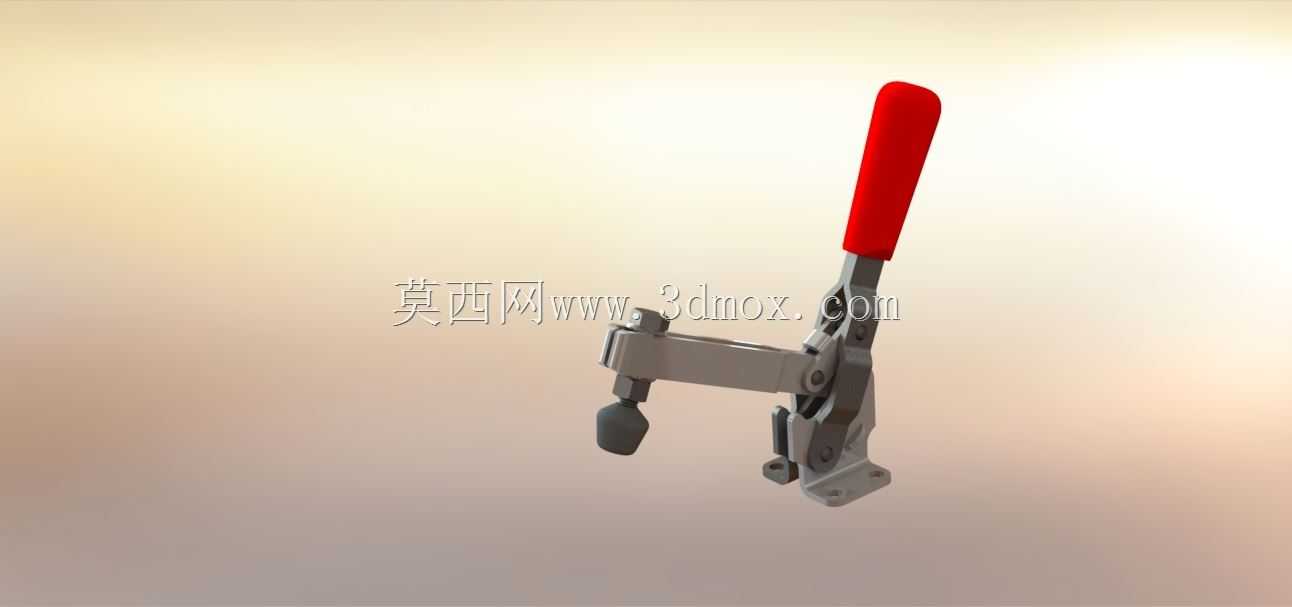

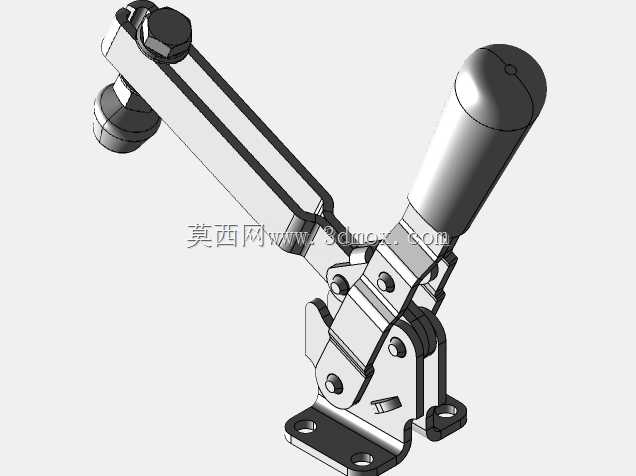

这款手动拨动式压紧夹是工装夹具领域应用极为广泛的快速夹紧元件，在各类机加工工位、焊接工装台、装配流水线、检具定位场景中都能见到它的身影，主要用于工件加工过程中的快速压紧固定，替代传统螺栓压紧的繁琐操作，大幅降低装夹辅助时长，提升工位作业效率。在实际生产场景中，它常被安装在焊接工装的基板上，用于固定钣金待焊工件，避免焊接过程中工件受热移位；也会布置在机加工工作台的侧边，对小型铝件、塑料件进行钻孔、攻丝前的压紧固定，防止切削力带动工件偏移；在电子产品装配线上，它还能配合定位治具，对壳体类工件进行压合前的位置固定，保证装配精度。从功能特性来看，这款夹具采用肘节式死点锁紧结构，当操作人员向下扳动红色手柄到锁紧位置时，内部连杆机构会越过力学死点，此时即便压紧端受到工件的反向顶推力，夹具也不会自行松脱，能够提供稳定可靠的压紧力，锁紧状态下的抗振性能优异，即便在有冲击振动的焊接、冲压辅助工位也能保持稳定夹持。它的压头端采用橡胶包覆的可调式压头，能够根据工件的实际厚度调整压杆伸出长度，适配不同高度的工件装夹需求，橡胶材质的压头接触面还能避免硬质金属压头刮伤工件表面，尤其适合对表面质量要求较高的钣金件、喷涂件装夹使用。在设计思路上，这款夹具优先考虑了操作的人机工程性，加长的红色防滑手柄让操作人员扳动时更省力，单手握持即可完成锁紧和松开的全部操作，手柄的握持角度经过优化，锁紧状态下手柄处于竖直向上的位置，不会占用过多工作台操作空间，也避免手柄突出剐蹭操作人员。底座采用带安装孔的法兰式结构，两个对称的安装孔可以通过螺栓直接固定在工装台的T型槽或者基板的螺纹孔上，安装边界清晰，底座整体轮廓尺寸紧凑，不会占用过多的工装安装面空间，多台夹具并排布置时也不会出现干涉问题。夹具体的主体结构采用高强度冲压钢板铆接成型，各转动销轴位置都做了耐磨处理，长期反复扳动也不会出现松旷间隙，能够保证长期使用后的夹紧精度稳定性，压杆的直线运动轨迹经过校准，压紧时压头垂直向下施力，不会出现侧向分力导致工件移位的问题。
