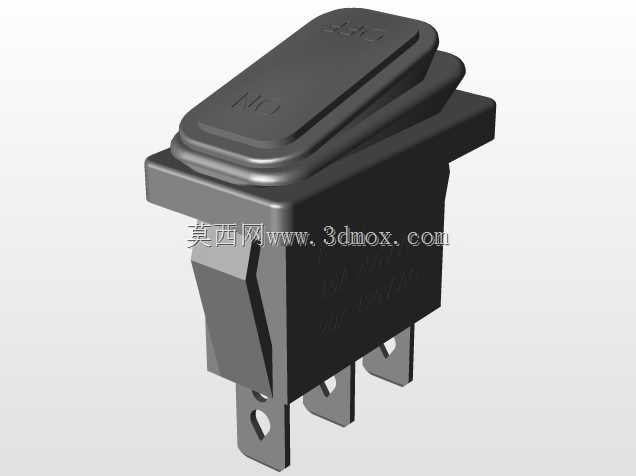

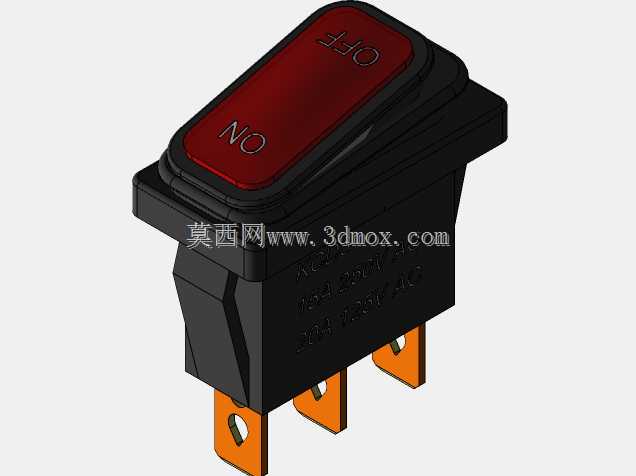

防水型船形翘板电源开关结构设计

这款翘板式电源开关主要面向户外设备、潮湿工况下的电气通断控制场景，常见于园林电动工具、户外清洗设备、小型农用机械、车载改装电器、工业手持设备的电源回路中，能够在多尘、短时淋水的使用环境下稳定完成电路通断操作，避免常规开关在恶劣工况下出现触点氧化、进水短路、误触碰触发的问题。开关采用IP65防护等级的结构设计，按键与基座之间设置了多层密封胶圈，安装面板位置搭配一体式防水垫圈，在完成面板安装后，可阻挡外界粉尘、飞溅水滴进入开关内部接触导电部件，适配户外露天布置、潮湿作业环境的使用需求。功能层面采用单刀双掷通断逻辑，翘板按键两端分别对应通、断两个档位，按键表面做了凹凸防滑纹理处理，操作人员佩戴劳保手套也可准确完成档位切换，按键表面的档位标识采用模内注塑工艺成型，长期摩擦触碰也不会出现标识磨损脱落的问题，三个插片式接线端采用镀锡铜材质，导电性能优异，接线时可直接插装对应规格的冷压端子，无需额外焊接，装配效率更高，插片与基座之间做了防松脱卡位结构，设备运行过程中的振动不会导致接线端子松脱移位。设计过程中优先考虑了安装适配性与操作可靠性，整体基座采用阻燃耐高温的工程塑料注塑成型，可耐受回路通断时的短时温升，避免高温形变导致的卡键、接触不良问题；翘板按键的摆动角度经过反复调校，按压力度设置在适合日常操作的区间，既不会因为力度过轻导致运输、使用过程中误触发，也不会因为力度过大造成操作费力。外形方面采用行业通用的船型开关安装尺寸，基座为标准卡入式结构，安装时只需在设备面板开设对应尺寸的矩形安装孔，将开关整体推入即可依靠侧边的弹性卡扣完成固定，无需额外螺丝紧固，三个接线插片的间距符合电气安全间隙要求，接线后不会出现极间打火短路的问题，安装后按键突出面板的高度经过优化，既方便操作按压，也不会因为突出过多容易被外物磕碰误触发，可适配绝大多数需要外露式电源开关的低压电气设备，替换原有同规格开关时无需修改面板开孔尺寸，通用性较强。
